- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Controller ist defekt oder die Signaldrähte
sind in den Input-Anschluß gerutscht.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) in den letzten Scanner zu stecken, um
eine saubere Übertragung auf der DMX-Datenverbindung zu gewährleisten. (nur bei Setup's von mehr als
100m Länge).
Funktionen, die über Fernbedienung steuerbar sind
Farbrad
Der Revolution enthält ein Farbrad mit 12 Farbpositionen. 11 dichroic Farben und Weiß. Das Farbrad kann
zwischen zwei nebeneinander liegenden Farben in jeder Position positioniert werden. Es ist auch möglich,
das Farbrad kontinuierlich zu verschiedenen Geschwindigkeiten rotieren zu lassen ("Regenbogen-Effekt" in
beide Richtungen).
Rotierendes Goborad
Dieses rotierende Goborad hat 3 Metallgobos, 3 Glasgobos und offen. Die Gobos haben einen
Außendurchmesser von 27mm und einen Bilddurchmesser von 23mm.
Shutter/Dimmer/Strobe
Das Dimmen (0-100%) erfolgt über eine einfache mechanische Shutter-Einheit. Diese Einheit kann auch für
den Strobe-Effekt (1-10 Blitze pro Sek.) benutzt werden.
Funktionen der Steuereinheit
Die Steuereinheit befindet sich auf der Vorderseite der Basis und gibt zahlreiche Kurzinfos. Sie können
ganz einfach die DMX-Adresse einstellen, Master/Slave-Modus, einen Neustart durchführen und auch viele
Funktionen benutzen, um Vorgaben einzustellen. Wenn Sie die
-Taste drücken gelangen Sie ins
Hauptmenü der Steuereinheit [MODE] - drücken Sie diese Taste bis das Display
anzeigt (mit der
aktuell gespeicherten Adresse).
Adressierung

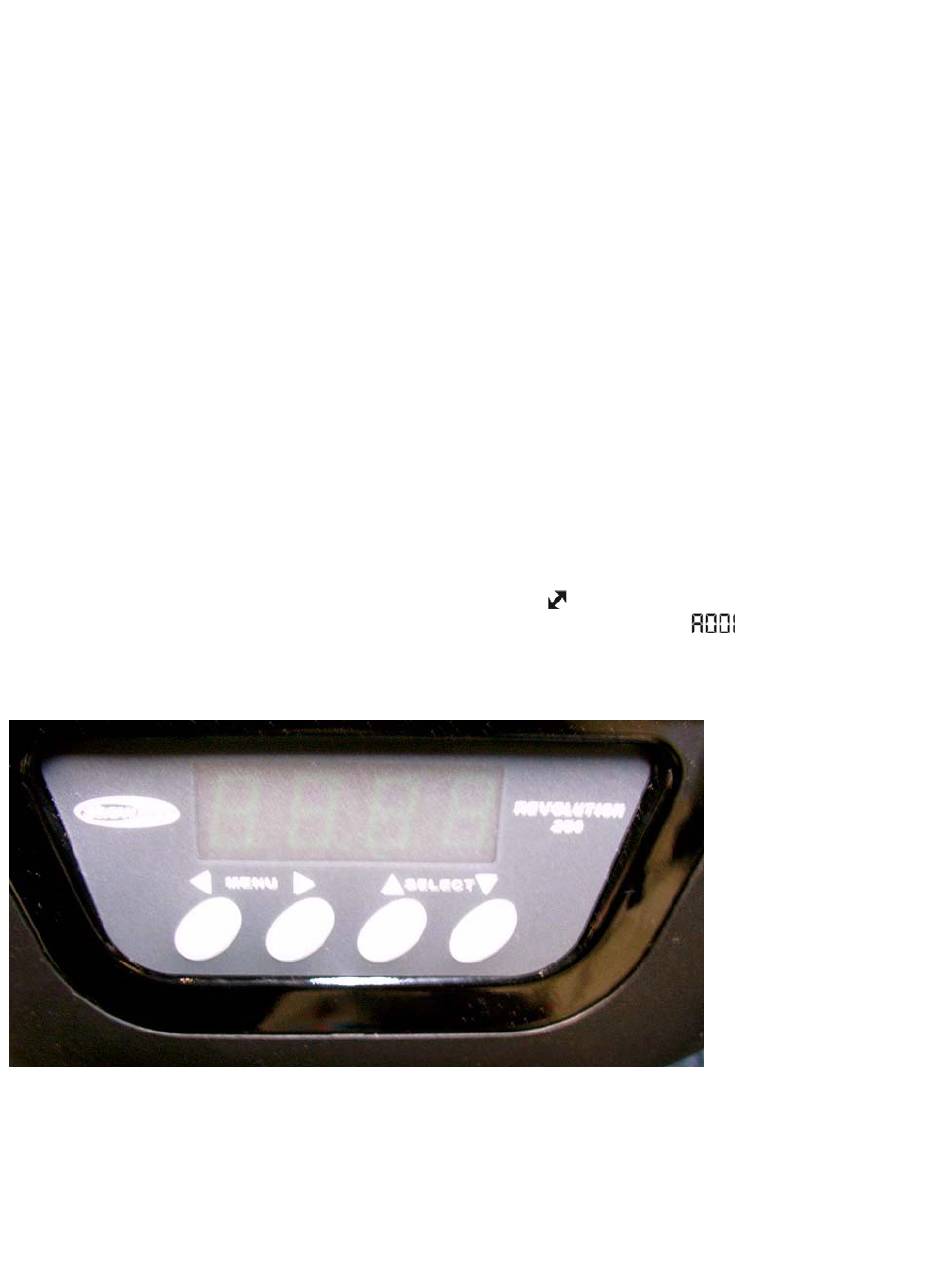

Abb. 6
Anzeige mit Menü und Wahlfunktionen.
12
