DMX-Protokoll
Dieses Gerät verfügt über 12 Kanäle.
Der Revolution 700 kann mit einem Controller im Control-Modus oder ohne Controller im Demo-Modus
bedient werden.
Steuer-Modus
Wenn das Licht der Anzeige brennt bedeutet dies, dass der Revolution arbeitet.

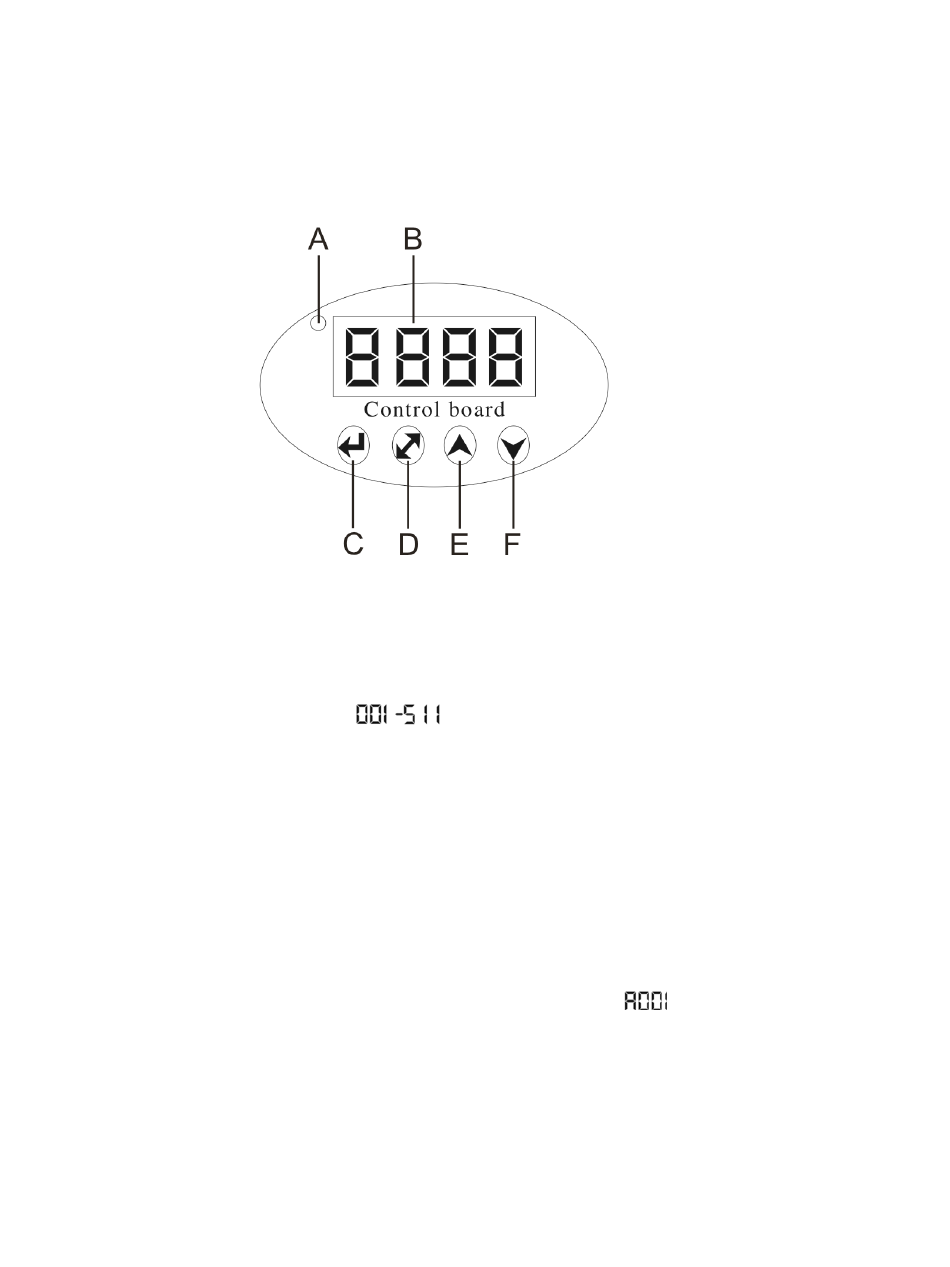

A. LED
B. Display
C. [ENTER]-Taste
Steuer-Modus
Die Scanner sind individuell adressiert
angeschlossen. Die Scanner antworten auf das DMX-Signal des Controllers (wenn Sie die DMX-Adresse
auswählen und sichern, zeigt der Controller die gespeicherten DMX-Adressen das nächste Mal an).
DMX-Adressierung
Die Steuereinheit auf der Frontseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Scanner-Adressen,
dies ist der erste Kanal von dem aus der Revolution auf den Controller antwortet.
Bitte denken Sie daran: Wenn Sie den Controller einsetzen verfügt das Geräte über 12 Kanäle.
Wenn Sie mehrere Revolution benutzen vergewissern Sie sich, dass Sie die DMX-Adressen richtig
eingestellt haben. Deshalb sollte die DMX-Adresse des ersten Revolutions 1 (A001) sein; die DMX-Adresse
des zweiten Revolutions sollte 1+12=13 (A013) sein; die DMX-Adresse des dritten Revolutions sollte
13+12=25 (A025) sein, etc. Bitte stellen Sie sicher, dass sich keine Kanäle überschneiden, um jeden
Revolution korrekt steuern zu können. Wenn zwei oder mehr Revolution gleich adressiert sind, arbeiten sie
simultan. Zur Adreßeingabe schauen Sie bitte unter "Addressing" (Menü
Steuerung:
Nachdem alle Revolution adressiert sind, können Sie diese jetzt über Ihren Light-Controller steuern.
Hinweis: Nachdem er eingeschaltet ist, stellt der Revolution automatisch fest, ob DMX-512-Daten
empfangen wruden oder nicht. Wenn keine Daten am DMX-Input empfangen wurden, leuchtet die "LED"
auf der Steuereinheit nicht auf.
Das Problem könnte folgende Ursachen haben:
- Das XLR-Kabel vom Controller ist nicht mit dem Input des Revolutions verbunden
D. [MODE]-Taste
E. Up-Taste
F. Down-Taste
auf einer Datenverbindung und an eine Steuerung
11
Abb. 5
) nach.
