Digitale Audio-Eingänge
Der FR-2 verarbeitet an seiner digitalen Eingangsbuchse [DIGITAL IN] (XLR-3-31, Pin 2 heiss) Signa-
le der Formate IEC 60958 (AES/EBU) oder IEC 60958 (S/PDIF). Während einer Aufnahme erkennt
der FR-2 automatisch das Format der digitalen Quelle.
Wenn der FR-2 an seiner Eingangsbuchse [DIGITAL IN] ein digitales Signal empfängt, wird eine PLL-
Schaltung (Phase-Locked Loop) aktiviert und der FR-2 synchronisiert sich auf das Clocksignal der
digitalen Eingangsquelle.
<Hinweis>:
Information enthält, nimmt der FR-2 unabhängig von der Position seines Abtastraten-Wahlschalters [FS
(kHz)] mit der Abtastrate der Digitalquelle auf.
Wenn der Recorder ein Digitalsignal empfängt, das in seinem Subcode (Statusbits) keine Abtastraten-Infor-
mation enthält, nimmt der FR-2 mit der Abtastrate auf, die der Position seines Abtastraten-Wahlschalters [FS
(kHz)] entspricht.

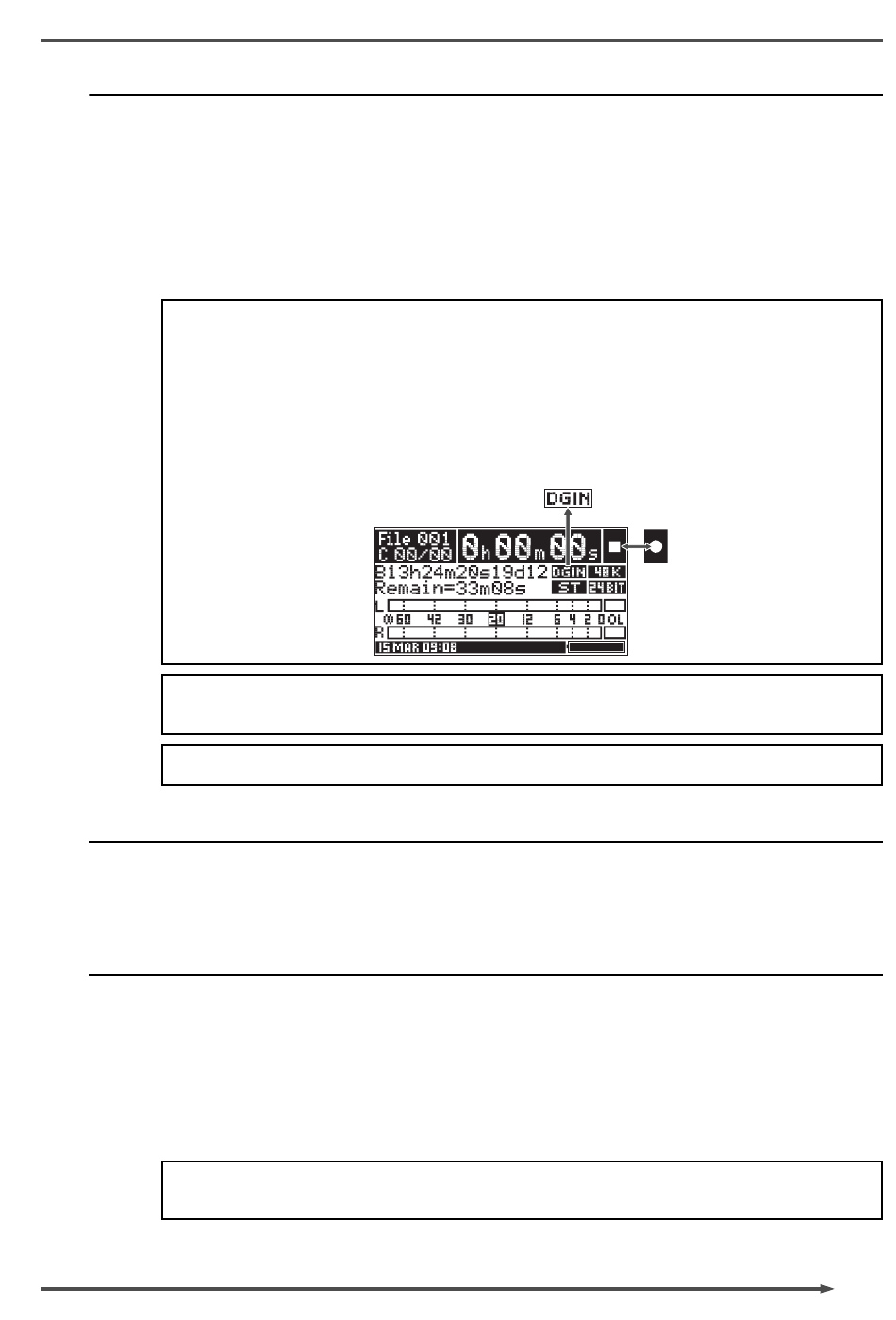

Wenn der Recorder ein Digitalsignal empfängt, das in seinem Subcode keine Abtastraten-Information enthält,
und das Gerät in den Record-Standby-Modus geschaltet wird, erscheint im Display die Anzeige "DIG IN" in
inverser Darstellung.
<Hinweis>:
empfangen.
<Hinweis>:
Analoge Audio-Ausgänge
Die unsymmetrischen Cinch-Ausgangsbuchsen [ANALOG OUT] geben analoge Audiosignale mit -10
dBV aus.
Digitale Audio-Ausgänge
Digitale Audiosignale können an der Buchse [DIGITAL OUT] in den Formaten IEC 60958 (AES/EBU)
oder IEC 60958 (S/PDIF) ausgegeben werden.
Das gewünschte digitale Ausgangsformat (AES/EBU oder S/PDIF) kann im Menü „Digital Output
Type" des „Setup"-Menüs im MENU-Modus eingestellt werden. Die Werksvoreinstellung ist „AES/
EBU".
Der Digitalausgang ist als symmetrisch beschaltete XLR-Buchse des Typs XLR-3-32 (Pin 2 heiss)
ausgeführt.
<Hinweis>:
und 192 kHz.
FR-2 Field Memory Recorder (Kapitel 4: Die wichtigsten Anschlüsse)
FR-2 FR-2
FR-2 FR-2
Wenn der Recorder ein Digitalsignal empfängt, das in seinem Subcode eine Abtastraten-
Während der Aufnahme eines Analogsignals kann der FR-2 keine digitalen Eingangssignale
Der FR-2 kann keine digitalen Eingangssignale mit 176,4 oder 192 kHz verarbeiten.
Die Buchse [DIGITAL OUT] unterstützt keine Digitalsignale mit den Abtastraten 176,4 kHz
