FR-2LE
Field Memory Recorder (Kapitel 4: Die grundlegenden Anschlüsse)
Die Sektion [ANALOG IN] des FR-2LE bietet symmetrische Kombo-Anschlüsse, die eine
XLR-3-31-Buchse (Pin 2 = Signal) mit einer Stereoklinkenbuchse kombinieren. Diese
Anschlüsse sind für eine Vielzahl von Signalen mit Mikrofon- oder Line-Pegel ausgelegt.
Um ein externes Mikrofon oder ein externes Line-Gerät als Aufnahmequelle zu verwenden,
stellen Sie den Menüeintrag „Source Sel" des „Setup"-Menüs im MENU-Modus auf „In-
put" ein (für die Aufnahme mit den internen Mikrofonen wählen Sie „I MIC L" oder „I
MIC R".) Einzelheiten dazu finden Sie auf Seite 57 und 94.

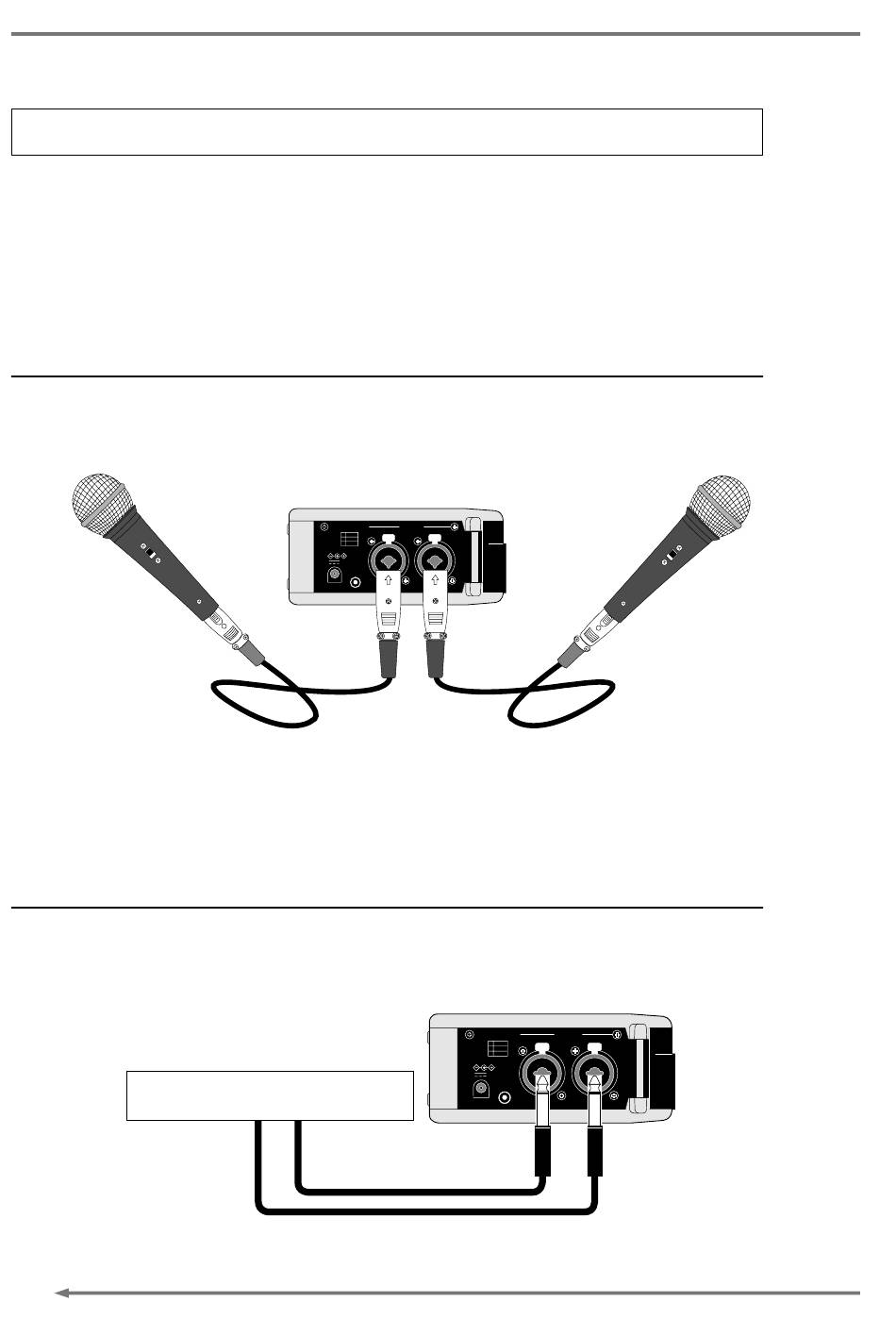

Anschluss eines externen Mikrofons
Verbinden Sie das Gerät über die Buchsen [MONITOR OUT] (Cinch) auf dem rechten
Seitenteil mit einer externen Abhöranlage. Die Lautstärke wird über den Regler [MONI-
TOR] eingestellt.
Der FR-2LE verfügt über einen HPF (Hochpassfilter) und eine Limiter-Funktion, die
sich gut für die Aufnahme mit externen Mikrofonen eignen. Er bietet zudem +48V
Phantomspeisung für Kondensatormikrofone. Einzelheiten zum De-/Aktivieren des HPF
und der Limiter-Funktion finden Sie auf Seite 55 und 92. Einzelheiten zum De-/
Aktivieren der Phantomspeisung finden Sie auf Seite 95.
Anschluss eines externen Geräts an den Line-Eingängen
Sie können die Line-Ausgänge eines externen Geräts mit 6,3 mm Monoklinkensteckern
an den Anschlüssen [ANALOG IN (L, R)] anschließen.
Die Klinkenbuchsen verarbeiten analoge Audiosignale mit einem Pegel von -10dBV.
50
Audio-Anschlüsse
1
GND
2
HOT
3
COLD
12V
REMOTE
Externes Audiogerät
ANALOG IN
L
R
XLR-Anschlüsse
ANALOG IN
L
1
GND
2
HOT
3
COLD
12V
REMOTE
R
Klinken-
buchsen
