Aufnehmen Analoger Audiosignale; Anwählen Der Eingangsquelle; Einstellen Der Eingangsverstärkung; Hochpassfilter - Fostex FR-2 Bedienungsanleitung

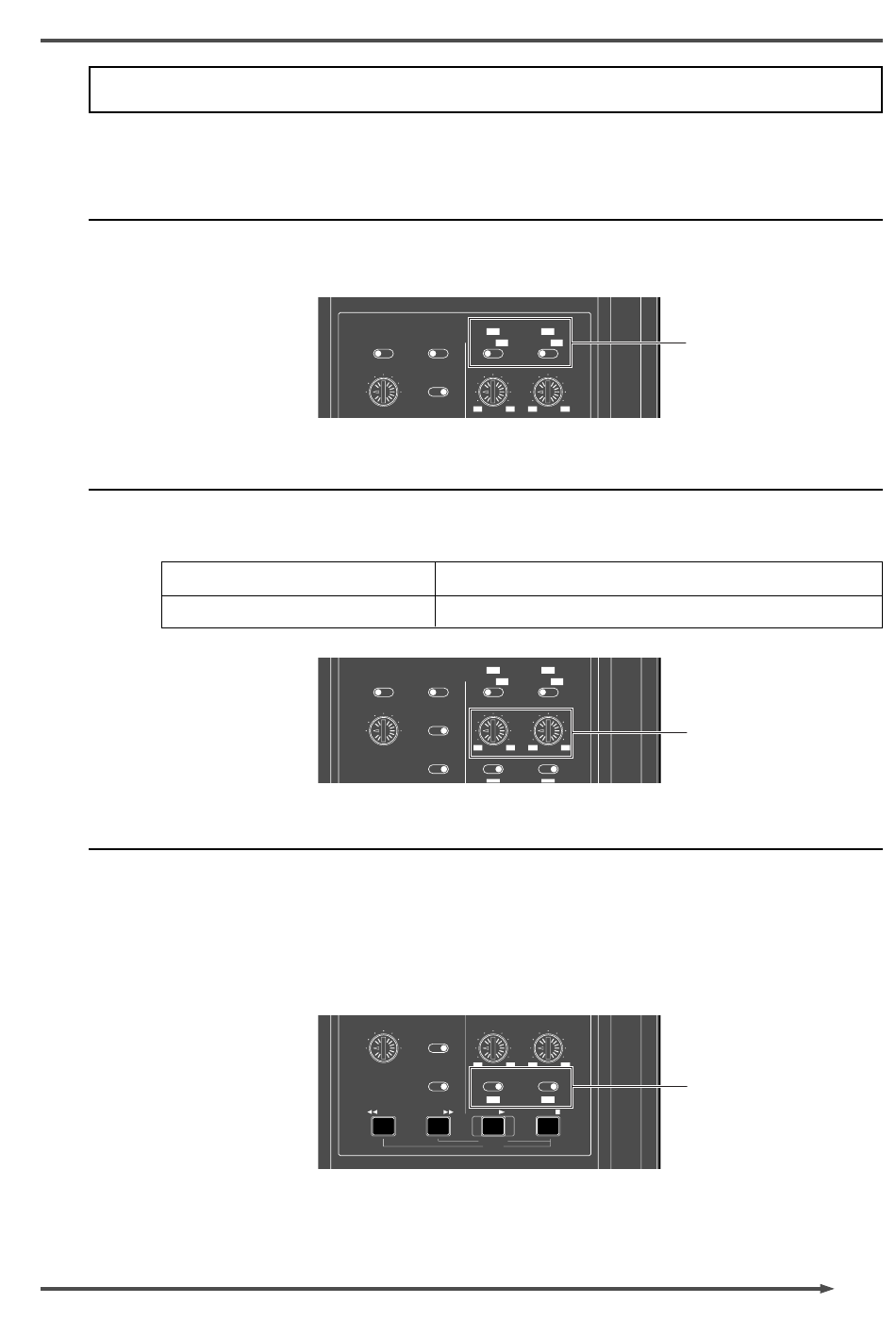

Zum Aufnehmen analoger Audiosignale sind einige Regler- und Schalterstellungen zu beachten.
Anwählen der Eingangsquelle
Stellen Sie den Schalter [LINE/MIC] für beide Kanäle auf den richtigen Signalpegel (Mikrofon oder
Line) für die Quellen ein, die an die Buchsen [ANALOG IN] (L/MONO oder R) angeschlossen wurden.
Einstellen der Eingangsverstärkung
Die beiden Regler [TRIM] ermöglichen die Einstellung der Eingangsverstärkung für beide Kanäle im
folgenden Bereich:
Schalter [LINE/MIC] in Position LINE
Schalter [LINE/MIC] in Position MIC

Hochpassfilter

Der FR-2 verfügt über Hochpass-Filterschaltungen in beiden Kanälen. Die Ansatzfrequenz liegt bei
100 Hz und die Flankensteilheit beträgt -12 dB/Okt.. Der Schalter [HPF] ON/OFF schaltet das Hoch-
pass-Filter in jedem Kanal ein oder aus.
Die Filter sind nützlich, um Windgeräusche bei Außenaufnahmen oder tieffrequente Störsignale bei
Sprach- und Geräuschaufnahmen zu eliminieren.
