Es liegt in der Verantwortung des Installateurs, die
Materialien auf Grundlage der vorgesehenen Nutzung
auszuwählen, die Arbeiten fachgerecht und sorgfältig
auszuführen, den Zustand der Anlage zu kontrollie-
ren, an die das Gerät angeschlossen werden soll, und
eine sichere Verwendung auch im Hinblick auf War-
tungsarbeiten und die Möglichkeit zur Untersuchung
der Anlage zu garantieren.
I
Die Whirlpools MaxiJacuzzi® sind Geräte der Klasse I und müs-
sen daher dauerhaft, ohne Zwischenschaltungen, an die elek-
trische und die Erdungsanlage angeschlossen werden.
Die elektrische Anlage des Gebäudes muss mit ei-
nem Fehlerstromschutzschalter von 0,03 A und einer
effizienten Schutzschaltung (Erdung) versehen wer-
den. Kontrollieren Sie die korrekte Funktionsweise
des Fehlerstromschutzschalters durch Drücken der
Taste für die Funktionsprüfung (TEST-Taste); er müss-
te daraufhin ausgelöst werden.
Die Teile, die elektrische Komponenten enthalten, mit
Ausnahme von Fernbedienungen, müssen so abge-
legt oder befestigt werden, dass sie nicht in die Wan-
ne fallen können. Unter Spannung stehende Bauteile
und Geräte dürfen nicht für diejenigen zugänglich sein,
die sich im Whirlpool befinden.
I
Für den Anschluss an das Stromnetz muss ein Leistungsschal-
ter gemäß den angegebenen Werten im Kapitel "Elektrische Ei-
genschaften" installiert werden. Der Installationsort muss mit den
Sicherheitshinweisen entsprechen und darf nicht von den Benut-
zern erreichbar sein, die sich im Whirlpool MaxiJacuzzi® befinden.
Die Einhaltung dieser Bestimmungen ist obligatorisch. Jede ande-
re Vorgehensweise ist verboten.
I
Die Installation von elektrischen Einrichtungen und Geräten (Stecker,
Schalter, usw.) in der Nähe des Whirlpools MaxiJacuzzi® muss unter
Berücksichtigung der gesetzlichen Vorschriften und Normen des Lan-
des erfolgen, in dem der Whirlpool MaxiJacuzzi® installiert wird.
I
Die Trennvorrichtungen müssen gemäß den Installationsvorschriften
am Stromnetz vorgesehen werden.
1
14
13
2
4
5
8
6
12
12

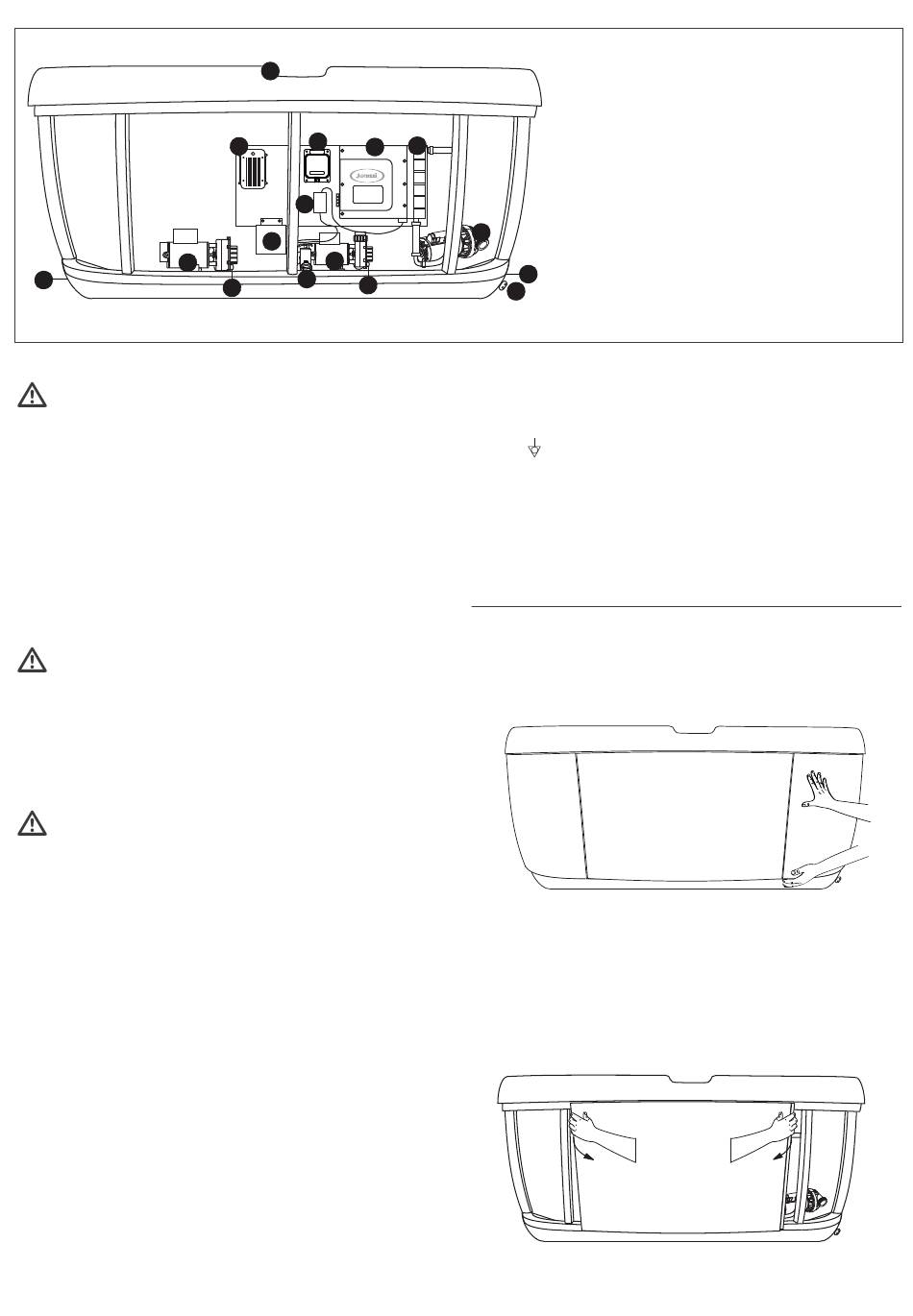

1 Bedienfeld aus Glas ProTouch™
2 Schaltkasten ProTouch™
3 Heizgerät
4 Stromregler (für das CLEARRAY-System)
5 Wasseraufbereitungssystem CLEARRAY
6 QuickDrain™
3
7 Pumpen der Düsen
8 Filter/Umwälzpumpe
9 Pumpen der Düsen
10 Versorgungseingang/-eingänge
9
11 Abflussventil des Whirlpools
12 Abflussstopfen der Pumpe
10
13 Drahtlose Stereoanlage BLUEWAVE 2.0
11
14 Modul des Fernüberwachungssystems Jacuzzi
I
Für den Potentialausgleich im Sinne der spezifischen nationa-
len Bestimmungen muss der Installateur die vorhandene Klemme
im Anschlusskasten (Norm EN 60335.2.60) nutzen, die mit dem
Symbol
gekennzeichnet ist.
ausgleich für alle metallischen Massen hergestellt werden, die den
Whirlpool umgeben, wie zum Beispiel Wasser- und Gasleitungen,
Metallplattformen usw.
Weitere Informationen zu Stromversorgung und Anwei-
sungen finden Sie auf dem Vorinstallationsblatt.
Elektrische Anschlüsse
Für den Zugriff auf die Versorgungsklemmenleiste müssen die Eck-
und mittleren Verkleidungspaneele des Kastens entfernt werden.
Ziehen Sie das Paneel dazu vorsichtig nach vorn, um es aus sei-
nem Befestigungsclip auszuhängen.
Legen Sie das Eckpaneel so ab, dass es vor versehentlichen
Schäden geschützt ist. Wiederholen Sie die Schritte zum Entfer-
nen des anderen Eckpaneels.
Nun muss das mittlere Paneel entfernt werden. Greifen Sie das
Paneel an den Seiten und ziehen Sie die Verkleidung vorsichtig
nach vorn, bis sich alle Clips gelöst haben. Ziehen Sie das Paneel
dann nach oben, um es zu entfernen.
6
Insbesondere muss ein Potential-
