EIGENSCHAFTEN UND BEDIENELEMENTE
21
22
1
19
21
Die Spezifikationen des Whirlpools können jederzeit und ohne Vorankündigung verändert werden.
J-575

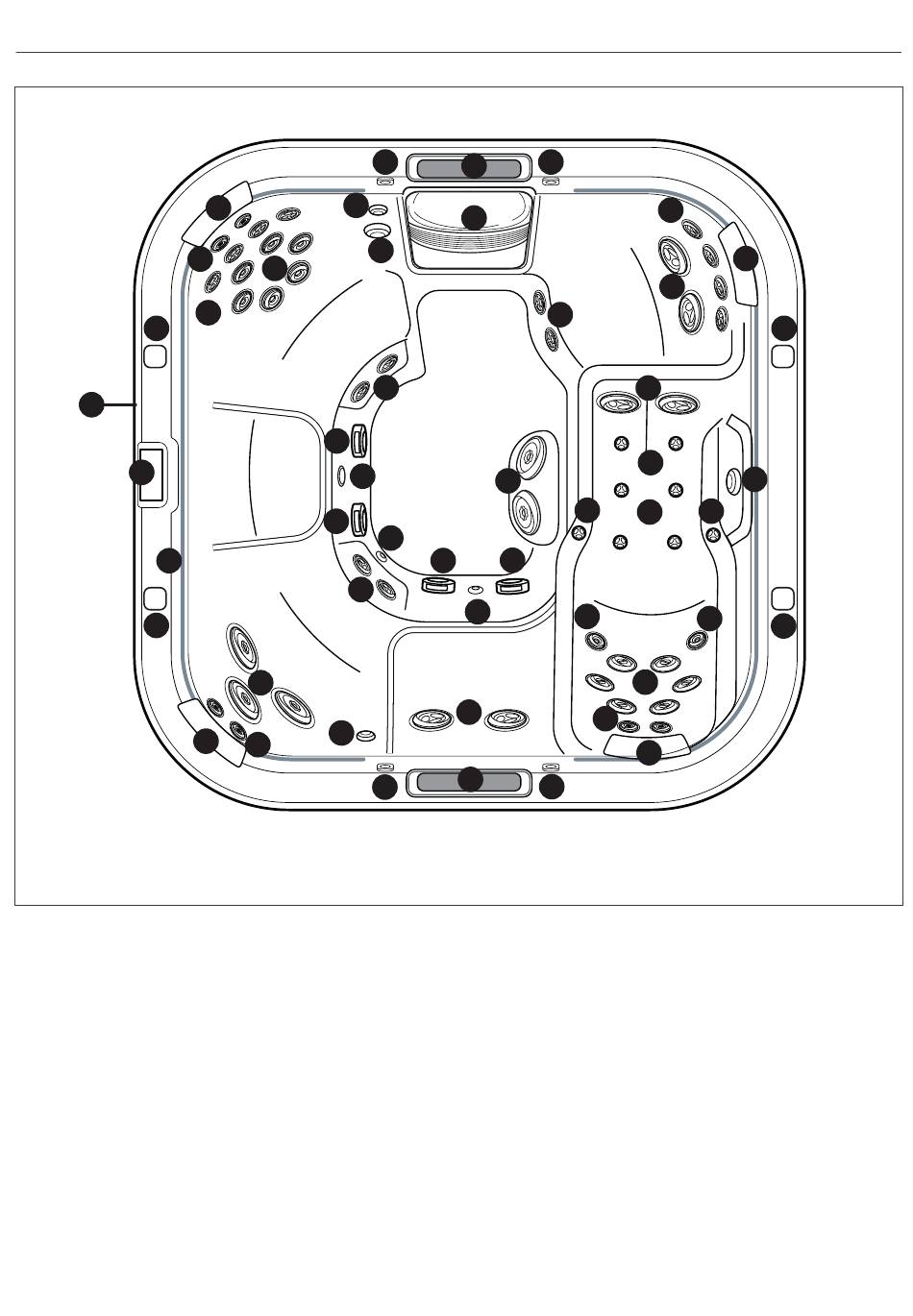

1. Bedienfeld
2. Luft-Steuerventil (4) führt bestimmten Düsengruppen Luft zu
3. Steuerventil der Luftzufuhr (2)
4. Massage-Wahlschalter (2) Steuern bestimmte Düsengruppen
5. Kopfstützen
6. Gitter Skimmer/Filter
7. Wasserfälle (2)
8. Abdeckungen der Ansaugung (4)
9. Unterwasserstrahler
10. Düsen NX (6)
11. Rotierende Düsen FX (14)
12. Düsen FX (6)
13. Düsen RX (6)
14. Schwenkbare Düsen FX (2)
3
5
10
12
11
8
9
8
11
17
3
5
10
2 2
7
6
4
11
17
18
8
8
20
16
7
2 2
15. Düsen PX (8)
16. Düsen FX2-S (6)
17. Düsen MX2 (5)
18. Gravitationsabfluss/Einlass Heizgerät/Rücklaufanschluss
CLEARRAY
19. Umlaufende Innenbeleuchtung
20. Filterrücklauf Wasserfall
21. Lautsprecher Audiosystem (Sonderausstattung) (4)
22. Drahtloses Stereo-Audiosystem BLUEWAVE 2.0 (Sonder-
ausstattung; positioniert hinter der Verkleidung)
