Einbau Heizgerät - Webasto Thermo Top Z/C Einbauanleitung

Thermo Top Z/C
Einbau Heizgerät

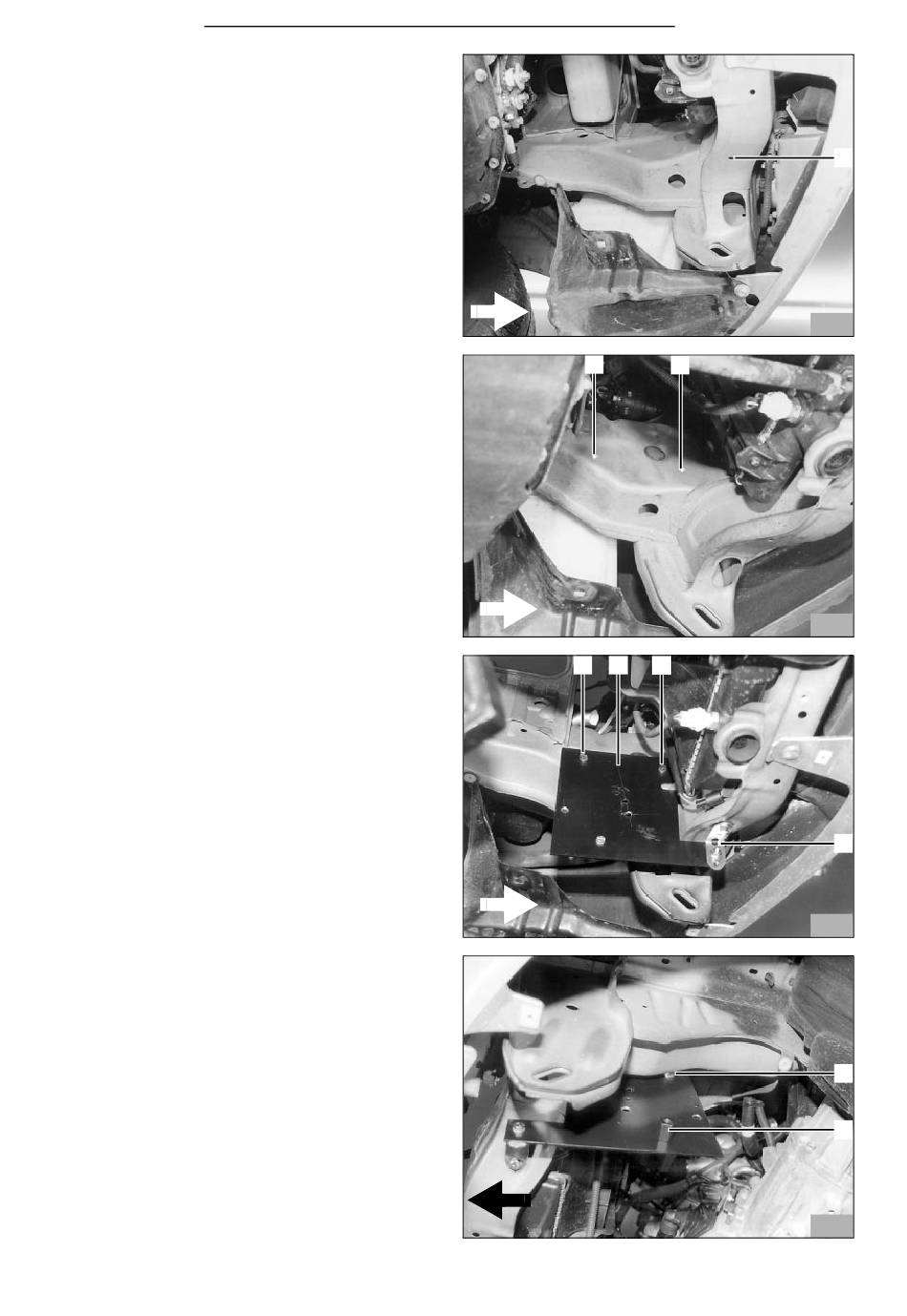

- Vorhandene Bohrung (8/1) im Rahmenquerträger
auf ø 9 mm aufbohren
- Einnietmutter M6 einsetzen
- Vorhandene Bohrungen (9/1, 2) im Rahmenlängs-
träger auf ø 9 mm aufbohren
- 2 Einnietmuttern M6 einsetzen
HINWEIS:
Bei der Montage des Halters Distanzscheibe (11/1)
zwischen Rahmenlängsträger und Halter einsetzen!
- Halter (10/2) vorne mit Schraube M6x20 (19/3), Ka-
rosseriescheibe und Federring in Einnietmutter be-
festigen
- Halter (10/2) hinten unter Verwendung einer Di-
stanzscheibe 10 mm (11/1) mit Schraube M6x30
(10/1), Karosseriescheibe und Federring in Einniet-
mutter befestigen
- Lochband (10/4) gemäß Bild 10 biegen
- Lochband (10/4) am Querträger (Einnietmutter M6)
mit Schraube M6x20, Scheibe und Federring be-
festigen
- Lochband (10/4) am Halter (10/2) mit Schraube
M6x20, Scheibe und Bundmutter befestigen
- Distanzmutter M6x20 (11/2) am Halter mit Schrau-
be M6x20, Scheibe und Federring befestigen
6
TOYOTA Picnic
1
2
1 2 3
1
8
9
4
10
1
2
11
