2 Installation

Dieses Kapitel beschreibt
•
den mechanischen Einbau des Cerabar S mit und ohne Druckmittler
•
den elektrischen Anschluß

2.1 Einbauhinweise ohne Druckmittler (PMC 731, PMP 731)

Cerabar S ohne Druckmittler werden nach den gleichen Richtlinien wie ein Manometer
montiert (DIN EN 839-2). Wir empfehlen die Verwendung von Absperrarmaturen und
Wassersackrohren. Die Einbaulage richtet sich nach der Meßanwendung.
•
Messung in Gasen:
Montage auf Absperrarmatur oberhalb
des Entnahmestutzens, damit Konden-
sat zurück in den Prozeß fließen kann.
•
Messung in Dämpfen:
Montage mit Wassersackrohr unterhalb
des Entnahmestutzens.
Das Wassersackrohr reduziert die Tem-
peratur vor der Membran auf nahezu
Umgebungstempertur. Das Wasser-
sackrohr muß vor der Inbetriebnahme
mit Füllflüssigkeit gefüllt werden.
Endress+Hauser
Cerabar S
ohne Druckmittler
– PMC 731
– PMP 731
0 - 10 bar

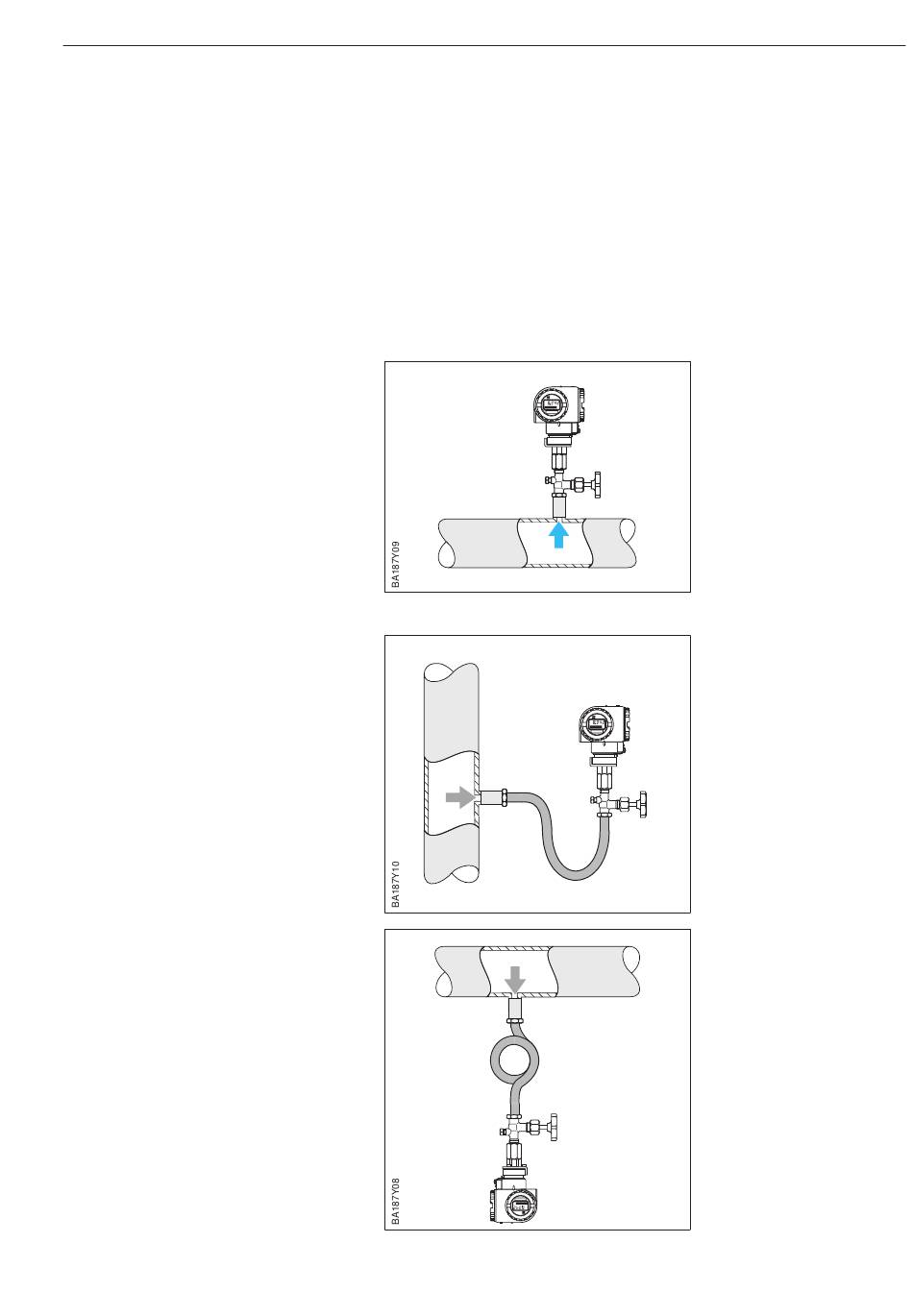

Abbildung 2.1
Montage auf Absperrarmatur zur
Messung in Gasen
0 - 10 bar
Abbildung 2.2
Montage mit Wassersackrohr in
U-Form zur Messung in Dämpfen
Abbildung 2.3
Montage mit Wassersackrohr in
Kreisform zur Messung in
Dämpfen
