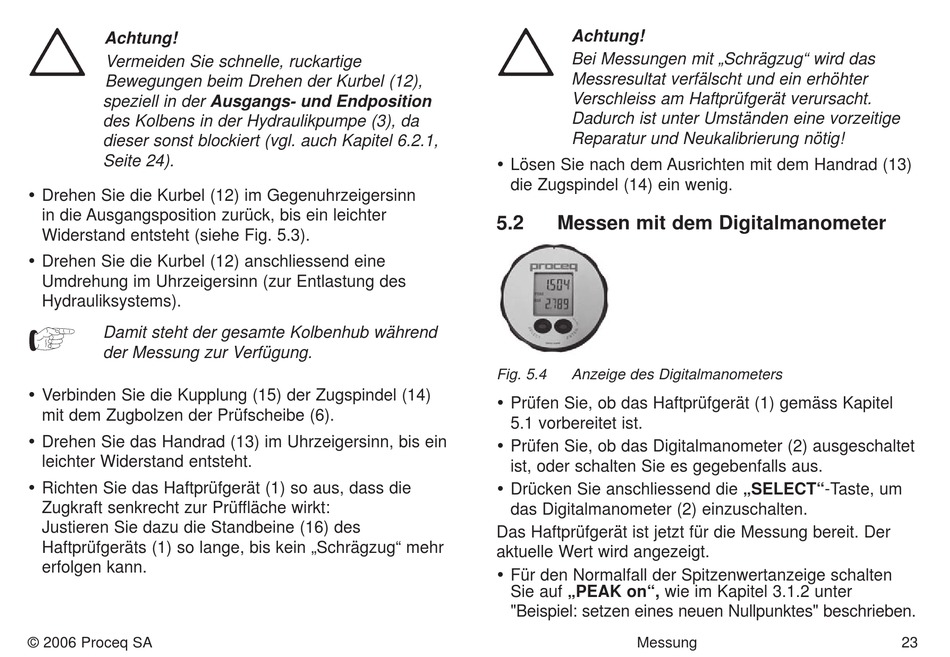

Achtung!
Vermeiden Sie schnelle, ruckartige
Bewegungen beim Drehen der Kurbel (12),
speziell in der Ausgangs- und Endposition
des Kolbens in der Hydraulikpumpe (3), da
dieser sonst blockiert (vgl. auch Kapitel 6.2.1,
Seite 24).
Drehen Sie die Kurbel (12) im Gegenuhrzeigersinn
in die Ausgangsposition zurück, bis ein leichter
Widerstand entsteht (siehe Fig. 5.3).
Drehen Sie die Kurbel (12) anschliessend eine
Umdrehung im Uhrzeigersinn (zur Entlastung des
Hydrauliksystems).
Damit steht der gesamte Kolbenhub während
der Messung zur Verfügung.
Verbinden Sie die Kupplung (15) der Zugspindel (14)
mit dem Zugbolzen der Prüfscheibe (6).
Drehen Sie das Handrad (13) im Uhrzeigersinn, bis ein
leichter Widerstand entsteht.
Richten Sie das Haftprüfgerät (1) so aus, dass die
Zugkraft senkrecht zur Prüffläche wirkt:
Justieren Sie dazu die Standbeine (16) des
Haftprüfgeräts (1) so lange, bis kein „Schrägzug" mehr
erfolgen kann.
© 2006 Proceq SA
Achtung!
Bei Messungen mit „Schrägzug" wird das
Messresultat verfälscht und ein erhöhter
Verschleiss am Haftprüfgerät verursacht.
Dadurch ist unter Umständen eine vorzeitige
Reparatur und Neukalibrierung nötig!
Lösen Sie nach dem Ausrichten mit dem Handrad (13)
die Zugspindel (14) ein wenig.
5.2
Messen mit dem Digitalmanometer
Fig. 5.4
Anzeige des Digitalmanometers
Prüfen Sie, ob das Haftprüfgerät (1) gemäss Kapitel
5.1 vorbereitet ist.
Prüfen Sie, ob das Digitalmanometer (2) ausgeschaltet
ist, oder schalten Sie es gegebenfalls aus.
Drücken Sie anschliessend die „SELECT"-Taste, um
das Digitalmanometer (2) einzuschalten.
Das Haftprüfgerät ist jetzt für die Messung bereit. Der
aktuelle Wert wird angezeigt.
Für den Normalfall der Spitzenwertanzeige schalten
Sie auf „PEAK on", wie im Kapitel 3.1.2 unter
"Beispiel: setzen eines neuen Nullpunktes" beschrieben.
Messung
23
