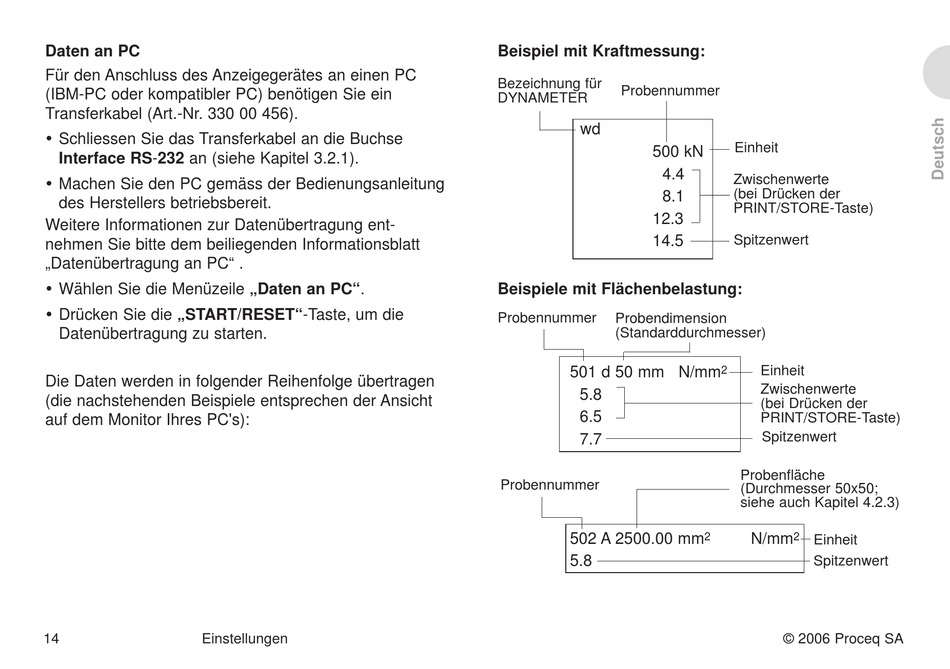

Daten an PC
Für den Anschluss des Anzeigegerätes an einen PC
(IBM-PC oder kompatibler PC) benötigen Sie ein
Transferkabel (Art.-Nr. 330 00 456).
 Schliessen Sie das Transferkabel an die Buchse
Interface RS-232 an (siehe Kapitel 3.2.1).
 Machen Sie den PC gemäss der Bedienungsanleitung
des Herstellers betriebsbereit.
Weitere Informationen zur Datenübertragung ent-
nehmen Sie bitte dem beiliegenden Informationsblatt
„Datenübertragung an PC" .
 Wählen Sie die Menüzeile „Daten an PC".
 Drücken Sie die „START/RESET"-Taste, um die
Datenübertragung zu starten.
Die Daten werden in folgender Reihenfolge übertragen
(die nachstehenden Beispiele entsprechen der Ansicht
auf dem Monitor Ihres PC's):
14 Einstellungen
Beispiel mit Kraftmessung:
Bezeichnung für
Probennummer
DYNAMETER
wd
500 kN
4.4
8.1
12.3
14.5
Beispiele mit Flächenbelastung:
Probennummer
Probendimension
(Standarddurchmesser)
501 d 50 mm N/mm
5.8
6.5
7.7
Probennummer
502 A 2500.00 mm
5.8
Einheit
Zwischenwerte
(bei Drücken der
PRINT/STORE-Taste)
Spitzenwert
Einheit
2
Zwischenwerte
(bei Drücken der
PRINT/STORE-Taste)
Spitzenwert
Probenfläche
(Durchmesser 50x50;
siehe auch Kapitel 4.2.3)
2 N/mm 2
Einheit
Spitzenwert
