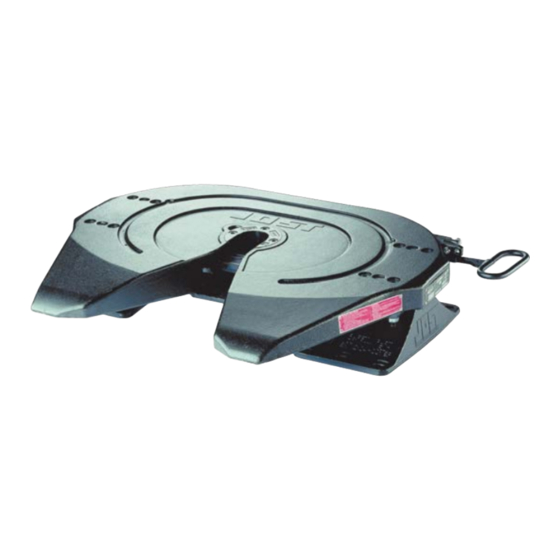

- Seite 1 JSK 36 & JSK 37 JSK 36 & JSK 37 Montage- und Betriebsanleitung Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.4 Aufsatteln..............10 4.5 Absatteln..............11 4.6 Verschlusskontrolle............ 11 5 Montage..............12 5.1 Allgemeine Hinweise zur Montage......12 5.2 Aufbau der Sattelkupplung auf Montageplatte... 13 5.3 Befestigungsmaterial und Anziehdrehmomente..14 MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37... -
Seite 3: Erklärung Von Symbolen
Sicherheitshinweise nicht eingehalten wer- den. ACHTUNG! Bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten können, wenn die entsprechen- den Sicherheitshinweise nicht eingehalten werden. HINWEIS! Enthält zusätzliche wichtige Informationen. JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 4: Sicherheitshinweise
Nur mit verriegeltem und gesichertem Verschluss fahren, auch bei Fahrten ohne Sattelauflieger (Solobetrieb). Sicherheitshinweise Wartung Bei den Wartungsarbeiten nur die vorgegebenen Schmiermittel verwenden. Die Wartungsarbeiten dürfen nur von sachkundigen Personen durchgeführt werden. MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37... -
Seite 5: Sicherheitshinweise Montage
Ggf. sind außerdem die geltenden Zulassungsvorschriften des je- weiligen Landes zu beachten. Jegliches Schweißen an Sattelkupplungen und deren Einzelteilen ist grundsätzlich untersagt und führt zum Erlöschen der Bauartge- nehmigung. JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 6: Bestimmungsgemäßer Gebrauch
Klasse J oder mit vergleichbaren zugelassenen Einrichtun- Andere Anwendungen, die nicht den Empfehlungen des Her- gen zu verwenden. stellers entsprechen JOST Sattelkupplungen sind für den Einsatz mit Lenkhilfen geeig- net. HINWEIS! Technische Änderungen vorbehalten. Aktuelle Informa- tionen finden Sie unter www.jost-world.com MUB 002 004 M01 (REV-C) 04-2019 JSK 36 &... -
Seite 7: Auslegung
Fabriknummer Die zulässigen Belastungsdaten für JOST Sattelkupplungen können Sie nachfolgender Tabelle entnehmen. Sie sind ebenfalls auf den je- weiligen JOST Katalogblättern aufgeführt und auf dem Typenschild eingeprägt. Die Belastungsdaten gelten für die bestimmungsgemä- ße Verwendung entsprechend der Regelung ECE R55-01. - Seite 8 JSK37C, 55R-01 0116 JSK37C JSK37CW JSK37E, JSK37EW, JSK37ER, JSK37ERW 55R-01 0294 JSK37E JSK37EA, JSK37EAW JSK37ME140, JSK37ME140W 55R-01 1929 JSK37CX JSK37CX 55R-01 1927 JSK37CX-1 JSK37CX-1 55R-01 0301 JSK36D JSK36D MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37...
-
Seite 9: Bedienung
Bedienung Sattelkupplung geschlossen und gesichert Sattelkupplung einfahrbereit G50/19 G50/18 Zuggriff Zuggriff Verschlussriegel Verschlussriegel Verschlusshaken Verschlusshaken Zugsattelzapfen Zugsattelzapfen Sicherungsfalle Sicherungsfalle JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 10: Sattelkupplung Öffnen
G50/22 Vor jedem Fahrtantritt Kontrolle des Verschlusszustan- des durchführen (siehe Kapitel 4.6). Beim Öffnen der Sattelkupplung ohne eingekuppelten Auflieger ist die Sattelkupplung gemäß Abbildungen G50/20 und G50/21 zu öffnen. MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37... -
Seite 11: Absatteln
Zur Sicherung gegen un- befugtes Öffnen der Sat- telkupplung kann wie ab- gebildet eine Sicherheits- einrichtung (z. B. Vorhän- G50/31 geschloss) in die Bohrung des Fallenhalters einge- hängt werden. JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 12: Montage
Zeit aufrecht erhalten bleibt. Die Schraub- verbindungen sind daher so auszuführen, dass die vorgeschrie- Zur Befestigung der JOST Sattelkupplung (nach Regelung ECE benen Anziehdrehmomente bzw. Vorspannkräfte dauerhaft aufge- R55-01) auf der Montageplatte oder auf dem Hilfsrahmen sind bracht werden können. -
Seite 13: Aufbau Der Sattelkupplung Auf Montageplatte
10 Sechskantmutter DIN980 M16 x 1,5-8.8 bzw. M20 x 1,5-8.8 11 Sechskantschraube DIN EN28765/28676 (DIN960/961) M16 x 1,5-8.8 bzw. M20 x 1,5-8.8 12 Optional Scheibe / Tellerfeder G50/09 HINWEIS! Anzugsdrehmomente sind unbedingt einzuhalten, siehe Kapitel 5.3 JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 14: Befestigungsmaterial Und Anziehdrehmomente
M20 bzw. M20 x 1,5 330 Nm 400 Nm HINWEIS! Die oben angegebenen Werte sind Richtwerte für eine Reibungszahl µ ges. = 0,14. Weitere Informationen sind der VDI 2230 zu entnehmen. MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37... -
Seite 15: Wartung Und Prüfung
Sattelkupplung und Aufliegerplatte reinigen. erfüllen: die Sattelkupplungsplatte, Verschlussteile und Zugsattelzap- max. 2 mm Unplanheit fen mit Hochdruckfett (EP), JOST Hochleistungsschmierstoff eine ausreichende Aussteifung muss gewährleistet sein (Art.-Nr. SKE 013 440 000) schmieren. glatte und möglichst riefenfreie Oberfläche, ohne Schweißnaht- Gelenklager der Ausführung D über die Bohrung auf der... -
Seite 16: Sattelkupplung Mit Zentralschmierungsanschluss (Ausführung Z)
Hochdruckfett (EP), JOST Hochleistungsschmierstoff Grundschmierung der Sattelkupplungsplatte, der Verschluss- (Art.-Nr. SKE 013 440 000) durchführen. teile und des Zugsattelzapfens mit Hochdruckfett (EP), JOST Gleitscheiben auf Verschleiß und Beschädigung prüfen (siehe Hochleistungsschmierstoff (Art.-Nr. SKE 013 440 000) durch- Kapitel 6.6). -
Seite 17: 6.1.4 Fettspezifikation
6.1.4 Fettspezifikation Das Anbringen von automatischen Schmierstoffgebern ist zulässig. Zur Vermeidung von Korrosion der Aufliegerplatte empfehlen wir Wir empfehlen Hochdruckfett (EP), z. B. JOST Hochleistungs- eine leichte Grundschmierung der Aufliegerplatte im Rahmen der schmierstoff (Art.-Nr. SKE 013 440 000). oben genannten Wartungsintervalle. -
Seite 18: Schmierungsanweisung
Zuggriff (1) seitlich, die Gelenkverbindungen und Führungen der Hebel (5). Oberseite (2) flächendeckend einfetten und die Schmiernut vollständig auffüllen (ausgenommen Ausführung W - Gleitscheiben müs- sen nicht gefettet werden; JOST Gleitscheiben sind beständig gegenüber Schmierfetten). Verschlusshaken (3) und Verschlussriegel (4) bei geschlossener Sattelkupplung schmieren. - Seite 19 Zuggriff (2) in dieser Positi- on halten. G50/040 Verschlusshaken (1) z. B. mit einem großen Schlitz- schraubendreher nach vorn schwenken, bis der Ver- schlussriegel (3) frei ist. G50/041 JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019...
-
Seite 20: Prüfanweisung
Befettung JSK40/05 Gängigkeit der Mechanik Ist die Verschleißgrenze des Zugsattelzapfens erreicht, muss dieser zu prüfen und ggf. instand zu setzen (siehe entsprechende JOST ausgetauscht werden. Nach dem Austausch des Zugsattelzapfens Reparaturanleitungen unter www.jost-world.com). muss der Verschluss neu eingestellt werden. -
Seite 21: Verschlusseinstellung
Mit der Sattelzugmaschine anfahren und maximales Spiel im Verschluss prüfen. HINWEIS! Ist immer noch ein erhöhtes Spiel vorhanden, muss ge- mäß der Reparaturanleitung der Verschleißring und der Verschlusshaken erneuert werden. JSK 36 & JSK 37 MUB 002 004 M01 (REV-C) 04-2019... -
Seite 22: Verschleißgrenze-Gleitscheiben
Die Gleitscheiben (1) sind auszutauschen, wenn sie bis zur Oberseite der Befestigungsschrauben (2) abgenutzt sind. ACHTUNG! Bei der Demontage der Gleitscheiben (1) müssen bei der Ausführung B zuerst die Kontermuttern (3) abgeschraubt werden. MUB 002 004 M01 (REV-C) 04-2019 JSK 36 & JSK 37... - Seite 24 JOST, Germany, Tel. +49 6102 295-0, tkd-technik@jost-world.com, www.jost-world.com MUB 002 004 M01 (REV-C) 04-2019 • 4.0 1000178...
