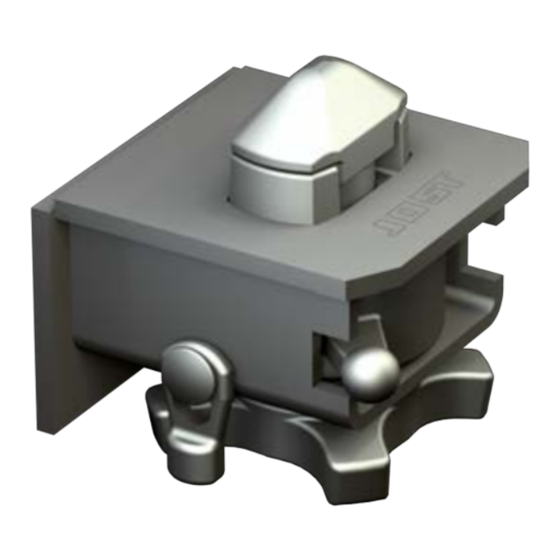

- Seite 1 Twist Locks Twist Locks Montage- und Betriebsanleitung Montage- und Betriebsanleitung...
- Seite 2 MUB 013 002 M01 (REV-D) 07-2020 Twist Locks...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Erklärung von Symbolen..........2 Montage............... 2.1 Einbauvorschläge............6 3 Bedienung..............8 3.1 Betriebsbereitschaft herstellen........ 3.2 Container/Wechselbehälter aufnehmen....9 4 Prüfung................. 10 4.1 Bauformen, Aufbau und Einzelteile......10 4.2 Prüfhinweise............. 11 Twist Locks MUB 013 002 M01 (REV-D) 07-2020... -
Seite 4: Erklärung Von Symbolen
Sachschaden eintreten können, wenn die entsprechenden Sicherheitshinweise nicht eingehalten werden. ACHTUNG! Bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten können, wenn die entsprechen- den Sicherheitshinweise nicht eingehalten werden. HINWEIS! Enthält zusätzliche wichtige Informationen. MUB 013 002 M01 (REV-D) 07-2020 Twist Locks... -
Seite 5: Montage
ISO 14341 -A -G 42 0 M(C) G4Si1 Zugelassene Schweißhilfsstoffe Schweißverfahren MAG C, MAG M Schweißhilfsstoffe Schutzgas Normbez. DIN EN ISO 14175 C1 DIN EN ISO 14175 M21 DIN EN ISO 14175 M24 Twist Locks MUB 013 002 M01 (REV-D) 07-2020... -
Seite 6: Einbauvorschläge
Bei Ausführungen mit geschraubter Sicherungsfalle ist deren Schraube mit 25 Nm Drehmoment anzuziehen. Zusätzlich kann ein mittelfestes Schraubensicherungs- mittel verwendet werden. Die einwandfreie Funktion der Falle nach Zusammenbau ist zu prüfen. min. a4 JSMTL/001 1 Querträger Fahrzeugrahmen MUB 013 002 M01 (REV-D) 07-2020 Twist Locks... - Seite 7 Sicherungsmutter ist immer ein mittelfestes Schraubensicherungsmittel (z. B. Loctite 243) zu ver- wenden. Bei Verwendung von höhenverstellbaren Verriegelun- gen sind durch den Fahrzeugbauer geeignete Mittenun- terstützungen zur vertikalen Lastübertragung am Fahr- zeug anzubringen. Twist Locks MUB 013 002 M01 (REV-D) 07-2020...
-
Seite 8: Bedienung
Bedienung Betriebsbereitschaft herstellen Spannmutter mit Drehzap- Verriegelungsteile fen verspannen anheben JSMTL/002 JSMTL/003 Nutenbuchse drehen Verriegelungsteile auf Nutenbuchse absetzen JSMTL/004 JSMTL/005 MUB 013 002 M01 (REV-D) 07-2020 Twist Locks... -
Seite 9: Container/Wechselbehälter Aufnehmen
Zustand der Spannmutter wirksam. ACHTUNG! Bei Verwendung von höhenverstellbaren Verriegelungen in angehobener Position ist der Transport von Containern oder Wechselbehältern nur bei gleichzeitigem Einsatz der am Fahrzeug befindlichen Mittenunterstützung zur vertikalen Lastüber- tragung zulässig. Twist Locks MUB 013 002 M01 (REV-D) 07-2020... -
Seite 10: Prüfung
Bauformen, Aufbau und Einzelteile Bauformen Aufbau einer Verriegelung Einzelteile einer Verriegelung JSMTL/011 JSMTL/009 JSMTL/010 Absenkbare Nicht absenkbare Drehzapfen Führungsbuchse Verriegelung Verriegelung Gehäuse Nutenbuchse Spannmutter Spannmutter Falle Knebel oder Sicherungsring Rückenplatte A Stichmaß B Spannbereich MUB 013 002 M01 (REV-D) 07-2020 Twist Locks... -
Seite 11: Prüfhinweise
Vorhanden, unbeschädigt und einwandfreie Funktion gege- ben (Spannmutter wird im verspannten Zustand gegen unbe- absichtigtes Lösen gesichert). Bei Verriegelungstypen mit Kugelsicherung die Kugel und das Kugelgehäuse von innen mit handelsüblichem, wasserabwei- sendem Fett versehen. Twist Locks MUB 013 002 M01 (REV-D) 07-2020... - Seite 12 Beispiele unzulässigen Gewindeverschleißes. Ø 38 mm 905.002.000). Drehzapfenkopf (speziell an der Unterseite) auf visuell erkennbaren abnormalen (lokalen) Verschleiß bzw. abnor- male Deformationen oder die Funktion beeinträchtigende Beschädigungen. JSMTL/013 Beispiele unzulässigen Verschleißes am Drehzapfenkopf. MUB 013 002 M01 (REV-D) 07-2020 Twist Locks...
- Seite 16 Member of JOST World JOST, Germany, Tel. +49 6102 295-0, tkd-technik@jost-world.com, www.jost-world.com MUB 013 002 M01 (REV-D) 07-2020 • 4.0...
