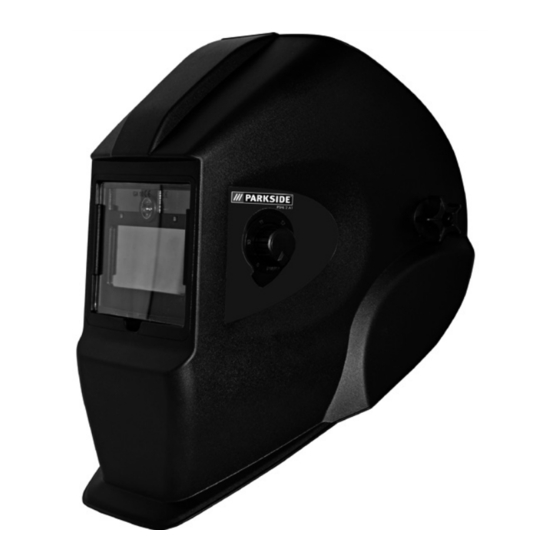

AUTOMATIK-SCHWEISSHELM PSHL 2 A1
DE
AT
CH
AUTOMATIK-SCHWEIßHELM
Montage-, Bedienungs- und Sicherheitshinweise
DE AT CH
Originalbetriebsanleitung
AUTOMATIK -
SCHWEISSHELM
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
FR
BE
IAN 286805
MASQUE DE SOUDEUR
AUTOMATIQUE
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
CZ
AUTOMATICKÁ SVAŘOVACÍ
PŘILBA
Návod k obsluze a bezpečnostní pokyny
Originální návod k obsluze
IAN 308893
AUTOMATIK-SCHWEIßHELM PSHL 2 A1
GB
IE
NI
AUTOMATIC
WELDING HELMET
Operation and Safety Notes
Translation of the original instructions
NL BE
LASHELM MET SCHERM
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
DE AT
OS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PSHL 2 A1

Inhaltszusammenfassung für Parkside PSHL 2 A1

  • Seite 1 AUTOMATIK-SCHWEIßHELM PSHL 2 A1 AUTOMATIK-SCHWEISSHELM PSHL 2 A1 AUTOMATIK-SCHWEIßHELM Montage-, Bedienungs- und Sicherheitshinweise DE AT CH Originalbetriebsanleitung AUTOMATIK - AUTOMATIC SCHWEISSHELM WELDING HELMET Bedienungs- und Sicherheitshinweise Operation and Safety Notes Originalbetriebsanleitung Translation of the original instructions NL BE IAN 286805...
  • Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. FR BE Avant de lire le document, allez à...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Legende der verwendeten Piktogramme ..........Seite Einleitung ......................Seite Bestimmungsgemäße Verwendung .................Seite Teilebeschreibung ....................Seite Technische Daten ....................Seite Lieferumfang ......................Seite Sicherheitshinweise ..................Seite Inbetriebnahme ....................Seite Fehlerbehebung ....................Seite Reinigung und Wartung ................Seite Lagerung .......................Seite Umwelthinweise und Entsorgungsangaben ........Seite Hinweise zu Garantie und Serviceabwicklung ........Seite Garantiebedingungen ....................Seite Garantieumfang...

  • Seite 6: Legende Der Verwendeten Piktogramme Einleitung

    Auges verletzen! Hergestellt aus Recycling- material Automatik-Schweißhelm Der Schweißhelm verfügt über eine stufenlos PSHL 2 A1 einstellbare DIN-Schutzstufe mit seitlichem Stellrad und ist auch auf Funkenflug bei Schleifarbeiten einstellbar. Benutzen Sie das z Einleitung Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

  • Seite 7: Technische Daten

    Einleitung / Sicherheitshinweise Verdunklungsregler Sicherheitshinweise Testknopf Verzögerungseinstellung Bitte lesen Sie die Gebrauchs- Sensibilitätseinstellung Niedrige Batterie Anzeige anweisung sorgfältig durch und LED Beleuchtungsschalter beachten Sie die beschriebenen Batteriefach Hinweise. Machen Sie sich an- Bügel hand dieser Gebrauchsanweisung mit dem Gerät, dessen richtigem Technische Daten Gebrauch sowie den Sicherheits- hinweisen vertraut.
  • Seite 8 Sicherheitshinweise Schweißen / Schleifen korrekt scheiben sofort, wenn diese gewählt wurde. gebrochen oder zerkratzt sind. Die Vorderlegscheibe muss an Verwenden Sie keine harten „ der Außenseite des ADF-Filter Gegenstände, um die Sicht- installiert werden. Andernfalls scheiben des Filters auszutau- kann der ADF-Filter beschädigt schen.
  • Seite 9 Sicherheitshinweise werden. Wenn dieses Produkt mäße Verwendung zu Verlet- zum Überkopfschweißen oder zungen des Benutzers führen -schneiden verwendet wird, und weitere Arten von Krank- können sich geschmolzene Me- heiten verursachen. talltropfen durch den ADF-Filter Bitte überprüfen Sie den Filter „ brennen und zu Verletzungen vor jeder Verwendung.
  • Seite 10 Sicherheitshinweise optische Strahlung (Schädigung Verletzungen und Unfällen füh- der Augen) - Vor jedem Ge- ren. brauch prüfen, ob der Augen- Dieses Gerät kann von Kindern „ schutz die erforderliche Skalen- ab 16 Jahren und darüber so- nummer aufweist. wie von Personen mit verringer- Verwendung des Produkts ge- ten physischen, sensorischen „...
  • Seite 11 Sicherheitshinweise jedem Schweißvorgang einge- ACHTUNG! Werkstoffe, die stellt haben. Das Sicherheitsvisier darf nicht in Kontakt mit der Haut des Trä- „ geöffnet werden. Es schützt den gers kommen, können bei emp- Filter vor Schmutz und Beschä- findlichen Personen allergische digungen. Reaktionen hervorrufen.

  • Seite 12: Inbetriebnahme

    Inbetriebnahme z Inbetriebnahme Prüfen Sie vor jeder Inbetriebnahme, ob Hinweis: Verwenden Sie den Schweißhelm der Schweißhelm sowie die Schutzscheibe nur mit der eingebauten Hinterlegscheibe intakt sind. Sollte die Schutzscheibe Kratzer, Hinweis: Halten Sie die Sensoren des UV-Fil- Risse oder Unebenheiten aufweisen, muss ters sauber und klar.
  • Seite 13 Inbetriebnahme ACHTUNG! Der Verdunklungsregler Sie anschließend die sich darunter befin- hat die Einstellposition „Grind“. Wenn der dende Mutter. Nachdem Sie die Mutter Verdunklungsregler auf diese Position vom Gewinde gelöst haben, können Sie gestellt ist, wird die automatische Verdunk- den Filter vollständig vom Schweißhelm lung deaktiviert.

  • Seite 14: Fehlerbehebung

    Fehlerbehebung / Reinigung und Wartung / Lagerung / Umwelthinweise ... z Fehlerbehebung Fehler Ursache Lösung Der Filter verdunkelt sich Der Protektor ist verschmutzt Reinigen Sie den Protektor nicht regelmäßig bzw. oder defekt. oder ersetzen Sie ihn. flackert. Der Lichtbogensensor ist nicht Reinigen Sie die Oberfläche klar.

  • Seite 15: Hinweise Zu Garantie Und Serviceabwicklung

    Umwelthinweise und Entsorgungsangaben / Hinweise zu Garantie und ... Garantieumfang Werfen Sie den Automatik-Schweißhelm nicht in den Hausmüll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktions- Das Gerät wurde nach strengen Qualitäts- tüchtige Geräte recycelt werden. Fragen Sie richtlinien sorgfältig produziert und vor Ihren lokalen Händler um Hilfe.

  • Seite 16: Service

    Sicherheitssichtscheiben geprüft nach DIN EN 166 (C5211CMC, C5212CMC): Verwenden Sie nur Originalzubehörteile: Variante Schwarz • Vorsatzscheibe: CMC 1 B CE (PSHL 2 A1, Art.-Nr.: 2150): • Vorsatzscheibe (CMC 1B CE): CMC = Herstellerkürzel 110,8 mm x 90 mm x 1,0 mm 1 = Optische Klasse •...

  • Seite 17: Zertifizierungsstelle

    Bedeutung der Kennzeichnung Ziffer 3 = Homogenitätsklasse Ziffer 4 = Winkelabhängigkeitsklasse 379 = Prüfnorm CE = CE-Zeichen Schweißhelmschale: CMC EN 175 F CE (C5799CMC, C5800CMC) Identifizierung des Herstellers: CMC Die Nummer der vorliegenden Norm: EN 175 Anwendungsbereich(e) (gegebenenfalls): S, F, B Masse in Gramm (gegebenenfalls) Schutzart für die Schweißhelme Art.- Nr.: 2150/2151: F...

  • Seite 18: Eg-Konformitätserklärung

    EG-Konformitätserklärung z EG-Konformitätserklärung Automatischer Schweißerschutzfilter mit von Hand einstellbarer Schutzstufe PSHL 2 A1, Hersteller: Art.-Nr. 2093, 2094 C.M.C. Creative Marketing & Consulting GmbH, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, DEUTSCHLAND Erklärt hiermit, dass die nachstehend beschriebene PSA: Sichtscheibe ohne Filterwirkung PSHL 2 A1, Art.-Nr.

  • Seite 19: Eu-Konformitätserklärung

    Bild enthalten, wenn es zur Identifizierung der PSA erforderlich ist): Schweißer-Gesichtsschutzschirm PSHL 2 A1, Art.-Nr. 2093 / 2150, Schwei- ßer-Gesichtsschutzschirm PSHL 2 A1, Art.-Nr. 2094 / 2151 i.A. M. Sc. Alexander Hoffmann – Qualitätssicherung – z EU-Konformitätserklärung 1.
  • Seite 20 Bild enthalten, wenn St. Ingbert, 08.08.18 es zur Identifizierung der PSA erforderlich ist): Schweißer-Gesichtsschutzschirm PSHL 2 A1, Art.-Nr. 2093 / 2150, Schwei- ßer-Gesichtsschutzschirm PSHL 2 A1, Art.-Nr. 2094 / 2151 i.A. M. Sc. Alexander Hoffmann – Qualitätssicherung – z EU-Konformitätserklärung 1.

  • Seite 21: Elektromagnetische Verträglichkeit

    EN 379:2009. Automatischer Schweißerschutzfilter mit von Hand einstellbarer Schutzstu- 7. Die notifizierte Zertifizierungsstelle DIN fe PSHL 2 A1, Art.-Nr. 2093, 2094, CERTCO Gesellschaft für Konformitätsbewer- 2150, 2151 tung mbH, Alboinstrasse 56, 12103 Berlin, Notified body number 0196, hat die EU-Bau- musterprüfung durchgeführt und die EU-Bau-...
  • Seite 22 Notizen DE/AT/CH...
  • Seite 23 Notizen DE/AT/CH...
  • Seite 24 Notizen DE/AT/CH...
  • Seite 25 Table of contents List of pictograms used ..................Page Introduction ......................Page Intended use ......................Page Parts Description ....................Page Technical Data ......................Page Scope of delivery ....................Page Safety instructions ....................Page Initial use ......................Page Cleaning and Maintenance ................Page Storage ........................Page Environmental instructions and disposal information ....Page Troubleshooting ....................Page...

  • Seite 26: List Of Pictograms Used Introduction

    Made from recycling material Automatic Welding Helmet wheel and is also adjustable for flying sparks PSHL 2 A1 during grinding work. Only use the product as described and for its indicated purpose. Keep these instructions in a safe place.

  • Seite 27: Technical Data

    Introduction/ Safety instructions The product is not suitable for LED Lighting switch „ Battery compartment laser welding. Bracket The product is only approved for „ use within a temperature range Technical Data of between -5 °C to 55 °C. The product is not fire-resistant. „...
  • Seite 28 Safety instructions The response time of the ADF damages, the welding helmet „ liquid crystal slows down if the is no longer able to provide ambient temperature is lower, effective protection. In this case, however this does not have the user should replace the an impact on the protective welding helmet immediately.
  • Seite 29 Safety instructions Improper use can result in Using the product against „ „ injuries to the user and other splashes (insufficient protection) – types of illnesses. always check whether the Please examine the filter prior correct protective effect is „ to each use.
  • Seite 30 Safety instructions of the device and understand Clean the filter, the surface of „ the associated risks. Do not the helmet and the solar cells allow children to play with the regularly. product. Cleaning and user Replace the protective visor if „...

  • Seite 31: Initial Use

    Safety instructions / Initial use intensity, i. e. FT, BT or AT. If the ATTENTION! The darkening regulator letter for the impact intensity is not has the setting position “grind“. If the darkening regulator is set to this position followed by the letter T, the eye the automatic darkening is deactivated.
  • Seite 32 Initial use You can adjust the delay setting The lowlight sensor switches the LED lamp „ „ configure whether or not the auto- on in dark environments and off in brightly darkening feature should be switched lit environments. This helps to illuminate off immediately after stopping welding the object being welded in dark working work, depending on the type of welding...

  • Seite 33: Cleaning And Maintenance

    Cleaning and ... / Storage / Environmental instructions ... / Troubleshooting z Cleaning and Maintenance z Environmental instructions and disposal information Do not use any harsh cleaning agents to „ Don‘t waste, recycle! clean the helmet casing Never bring the UV filter into contact „...

  • Seite 34: Warranty And Service Information

    Warranty and service information z Warranty and service This warranty becomes void if the device information has been damaged or improperly used or maintained. Creative Marketing Consulting GmbH All instructions provided in the instructions warranty for use must be followed strictly to constitute proper use of the product.

  • Seite 35: Service

    Only use original accessory parts: Safety viewing panels approved according to DIN EN 166 Black variant (C5211CMC, C5212CMC): (PSHL 2 A1, Item no.:2150): • Viewing pane: CMC 1 B CE • Viewing pane (CMC 1B CE): 110.8 mm x 90 mm x 1.0 mm CMC = manufacturer code •...

  • Seite 36: Ec Declaration Of Conformity

    Viewing pane without filter effect PSHL 2 A1, item no. 2093, 2094 If the symbols F, B and A are not obtained for the viewing panel as well as the supporting body, the entire eye protection device is to be conferred with a lower rating.

  • Seite 37: Eu Declaration Of Conformity

    EC type-examination certificate no. C5211CMC/R3, C5212CMC/R3, Welder visor PSHL 2 A1, C5794CMC/R0. item no. 2093 / 2150, welder visor PSHL 2 A1, item no. 2094 / 2151 St. Ingbert, 08.08.18 On behalf of M. Sc. Alexander Hoffmann – Quality Assurance – GB/IE/NI...
  • Seite 38 PPE): Welder visor PSHL 2 A1, item no. 2093 / 2150, welder visor On behalf of M. Sc. Alexander Hoffmann PSHL 2 A1, item no. 2094 / 2151 – Quality Assurance – GB/IE/NI...
  • Seite 39 C5799CMC/ R1, C5800CMC/R1, C5211CMC/R4, C5212CMC/R4, C5794CMC/R1. Automatic welder protective filter with manually adjustable protec- St. Ingbert, 08.08.18 tion level PSHL 2 A1, item no. 2093, 2094, 2150, 2151 On behalf of M. Sc. Alexander Hoffmann – Quality Assurance – GB/IE/NI...
  • Seite 40 Notes GB/IE/NI...
