4 Objektortung
4.2
Signale in Abhängigkeit von Lage und Größe eines Objekts
In der Regel hat der Signalton genau über dem Objekt ein Ma-
ximum. Die Anzeigen auf dem Display können positive oder ne-
gative Werte annehmen.
Dies trifft auf Objekte folgender Lage und Größe zu:
● Objekte in senkrechter Lage (Abb. 6)
● kleine Objekte in horizontaler Lage
4
3
2
1

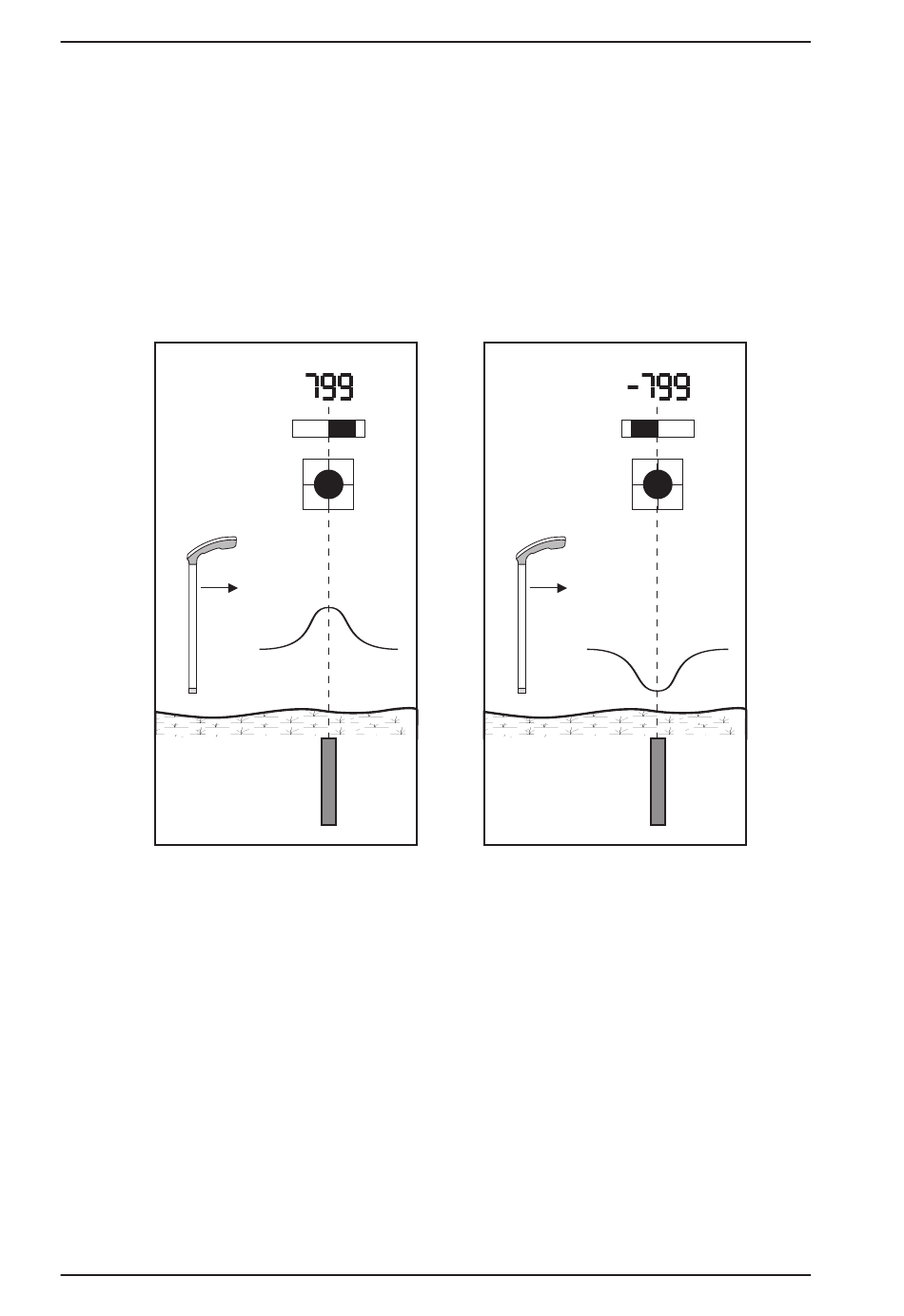

Abb. 6: Objekt in senkrechter Lage (Schnittdarstellung) – Mögliche Or-
10
tungsergebnisse
1 Signalton, 2 Zielkreisansicht, 3 Balkenansicht, 4 Ortungswert
4
3
2
1
