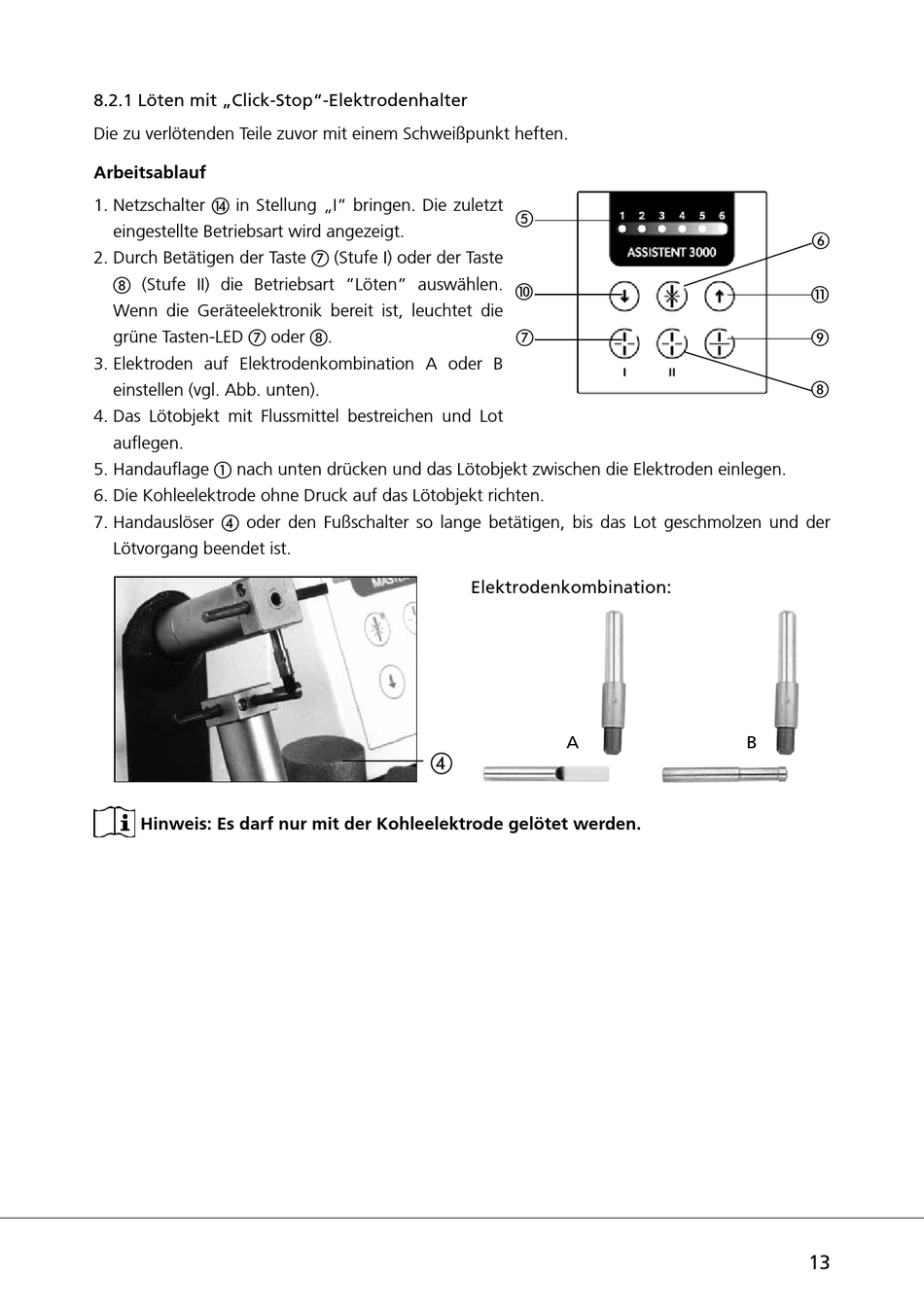

8.2.1 Löten mit „Click-Stop"-Elektrodenhalter
Die zu verlötenden Teile zuvor mit einem Schweißpunkt heften.
Arbeitsablauf
1. Netzschalter in Stellung „I" bringen. Die zuletzt
eingestellte Betriebsart wird angezeigt.
2. Durch Betätigen der Taste (Stufe I) oder der Taste
(Stufe II) die Betriebsart "Löten" auswählen.
Wenn die Geräteelektronik bereit ist, leuchtet die
grüne Tasten-LED oder .
3. Elektroden auf Elektrodenkombination A oder B
einstellen (vgl. Abb. unten).
4. Das Lötobjekt mit Flussmittel bestreichen und Lot
auflegen.
5. Handauflage nach unten drücken und das Lötobjekt zwischen die Elektroden einlegen.
6. Die Kohleelektrode ohne Druck auf das Lötobjekt richten.
7. Handauslöser oder den Fußschalter so lange betätigen, bis das Lot geschmolzen und der
Lötvorgang beendet ist.
Hinweis: Es darf nur mit der Kohleelektrode gelötet werden.
Elektrodenkombination:
A
B
13
