im Bereich von -2.5 V bis +2.5 V (5 V
schen 0 V und +8 V beim ADSR.
Trigger- oder Gate-Signale, die eine bestimmte
Funktion auslösen, liegen typischerweise im Bereich
von 0 V bis +5 V, wobei die Triggerung durch den
Übergang von 0 V auf +5 V (positive Flanke) ge-
schieht.
Die bisher gemachten Unterscheidungen und Defini-
tionen der Signale sind zwar richtig, jedoch führt ein
Modulsystem wie das System A-100 diese letztlich ad
absurdum. Da bei einem solchen System fast alle
Module Spannungen produzieren, die wiederum als
Steuerspannungen oder Trigger-Signale verwendet
werden können, werden die Grenzen zur Definition
der Signalart aufgehoben.
So kann z.B. das Ausgangssignal eines LFO's als
Audio-Signal dienen, als Steuerspannung für VCF
oder VCA verwendet oder als Trigger-Signal für einen
Sequenzer eingesetzt werden.
Praktisch kann man sagen, daß "alles mit allem mo-
duliert werden kann", worin sich die größtmögliche
Flexibilität und Individalität eines Modulsystems wi-
derspiegeln.
System A - 100
) bzw. zwi-

3.3 Der System-Bus des A-100

SS
Der System-Bus des A-100 dient zur Spannungsver-
sorgung der Module. Weiterhin enthält er die zwei
Signalleitungen INT.GATE und INT.CV, auf die ei-
nige Module zugreifen können (s. Abb. 9). Durch
Stecken eines Jumpers auf diesen Modulen (z.B.
VCO A-110 oder ADSR A-140) bestimmen Sie, ob das
Modul auf die Signalleitungen zugreift oder nicht.
1

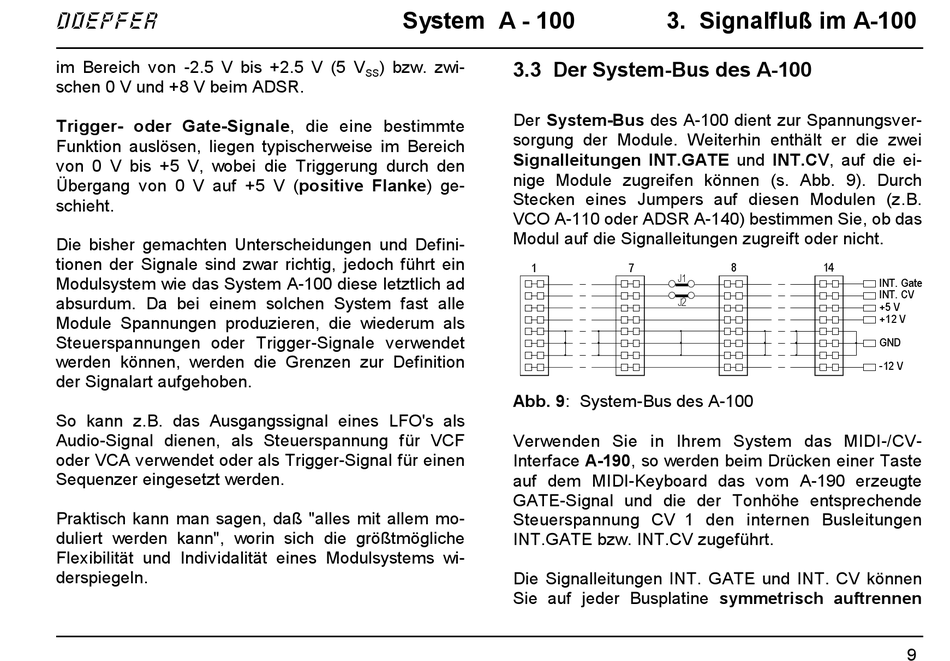

Abb. 9: System-Bus des A-100
Verwenden Sie in Ihrem System das MIDI-/CV-
Interface A-190, so werden beim Drücken einer Taste
auf dem MIDI-Keyboard das vom A-190 erzeugte
GATE-Signal und die der Tonhöhe entsprechende
Steuerspannung CV 1 den internen Busleitungen
INT.GATE bzw. INT.CV zugeführt.
Die Signalleitungen INT. GATE und INT. CV können
Sie auf jeder Busplatine symmetrisch auftrennen
3. Signalfluß im A-100
7 8
J1
J2
14
INT. Gate
INT. CV
+5 V
+12 V
GND
-12 V
9
