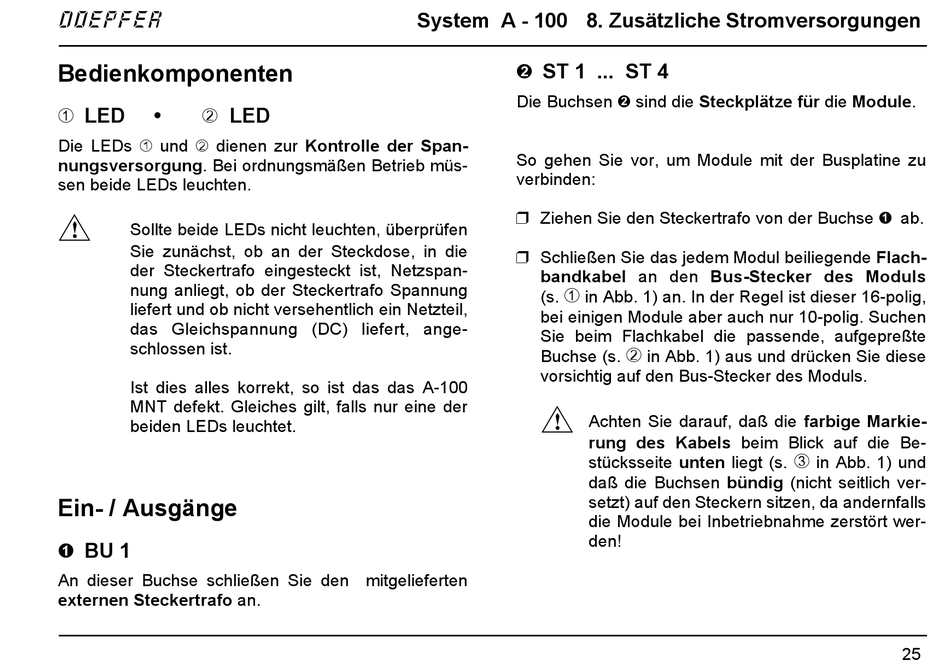

Bedienkomponenten
1 LED • 2 LED
Die LEDs 1 und 2 dienen zur Kontrolle der Span-
nungsversorgung. Bei ordnungsmäßen Betrieb müs-
sen beide LEDs leuchten.
A
Sollte beide LEDs nicht leuchten, überprüfen
Sie zunächst, ob an der Steckdose, in die
der Steckertrafo eingesteckt ist, Netzspan-
nung anliegt, ob der Steckertrafo Spannung
liefert und ob nicht versehentlich ein Netzteil,
das Gleichspannung (DC) liefert, ange-
schlossen ist.
Ist dies alles korrekt, so ist das das A-100
MNT defekt. Gleiches gilt, falls nur eine der
beiden LEDs leuchtet.
Ein- / Ausgänge
! BU 1
An dieser Buchse schließen Sie den mitgelieferten
externen Steckertrafo an.
System A - 100 8. Zusätzliche Stromversorgungen
" ST 1 ... ST 4
Die Buchsen " sind die Steckplätze für die Module.
So gehen Sie vor, um Module mit der Busplatine zu
verbinden:
D Ziehen Sie den Steckertrafo von der Buchse ! ab.
D Schließen Sie das jedem Modul beiliegende Flach-
bandkabel an den Bus-Stecker des Moduls
1
(s. in Abb. 1) an. In der Regel ist dieser 16-polig,
bei einigen Module aber auch nur 10-polig. Suchen
Sie beim Flachkabel die passende, aufgepreßte
Buchse (s.
vorsichtig auf den Bus-Stecker des Moduls.
A
Achten Sie darauf, daß die farbige Markie-
rung des Kabels beim Blick auf die Be-
stücksseite unten liegt (s.
daß die Buchsen bündig (nicht seitlich ver-
setzt) auf den Steckern sitzen, da andernfalls
die Module bei Inbetriebnahme zerstört wer-
den!
2
in Abb. 1) aus und drücken Sie diese
3
in Abb. 1) und
