3. Signalfluß im A-100
(Jumper J1 bzw. J2, s. Abb. 7), so daß Sie pro
Busplatine 2 verschiedene CV/GATE-Subsysteme
erhalten.
Falls Sie hingegen in Ihrem Sytem die Leitungen
INT.CV und INT.GATE auf beiden Busplatinen zur
Verfügung haben möchten, so müssen Sie diese Lei-
tungen miteinander verbinden. Hierfür verwenden Sie
die als Sonderzubehör erhältlichen CV/Gate-Kabel
A-100 BC.
So gehen Sie vor:
D Ziehen Sie den Netzstecker oder das Netzkabel.
D Ziehen Sie die Jumper J1 und J2 (s. oben) von der
oberen (s. Abb. 10, !) und der unteren (s. Abb. 10,
") Busplatine ab.
D Ersetzen Sie die Jumper durch die Buskabel (s.
Abb. 10, 1, 2).
A
Achten Sie darauf, daß Sie die auf beiden
Busplatinen korrespondieren Steckerstifte
miteinander verbinden (also INT.CV oben
auf INT.CV unten, ...), da andernfalls Ihr
System beim Einschalten beschädigt wird!
10
System A - 100

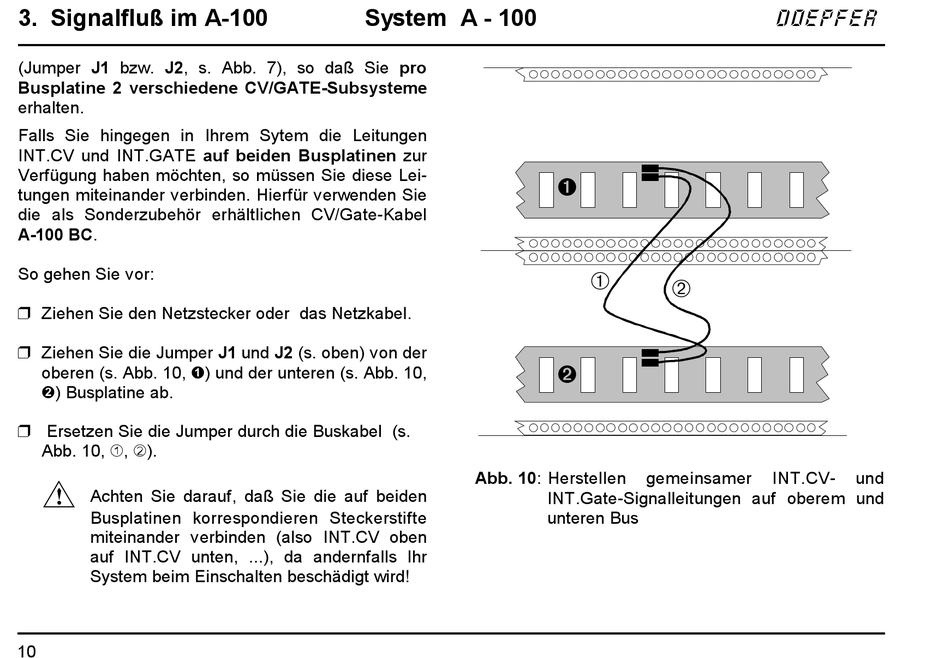

Abb. 10: Herstellen
–
➀
➁
—
gemeinsamer
INT.Gate-Signalleitungen auf oberem und
unteren Bus
doepfer
INT.CV- und
