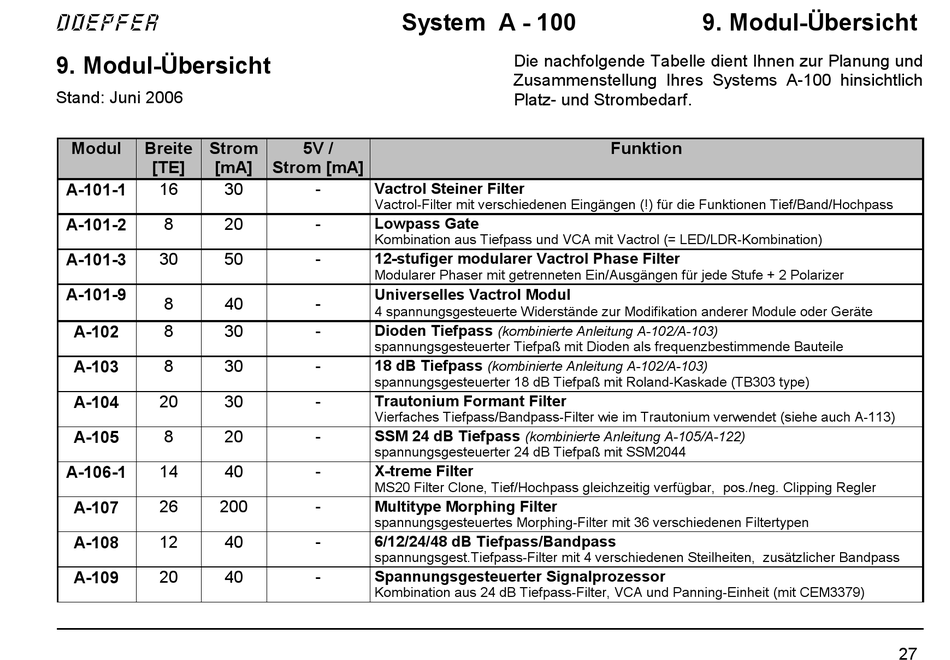

9. Modul-Übersicht
Stand: Juni 2006
Modul Breite Strom
[TE] [mA]
A-101-1 16 30
A-101-2 8 20
A-101-3 30 50
A-101-9
8 40
A-102 8 30
A-103 8 30
20 30
A-104
8 20
A-105
14 40
A-106-1
26 200
A-107
12 40
A-108
20 40
A-109
System A - 100
5V /
Strom [mA]
- Vactrol Steiner Filter
Vactrol-Filter mit verschiedenen Eingängen (!) für die Funktionen Tief/Band/Hochpass
- Lowpass Gate
Kombination aus Tiefpass und VCA mit Vactrol (= LED/LDR-Kombination)
- 12-stufiger modularer Vactrol Phase Filter
Modularer Phaser mit getrenneten Ein/Ausgängen für jede Stufe + 2 Polarizer
Universelles Vactrol Modul
-
4 spannungsgesteuerte Widerstände zur Modifikation anderer Module oder Geräte
- Dioden Tiefpass
spannungsgesteuerter Tiefpaß mit Dioden als frequenzbestimmende Bauteile
- 18 dB Tiefpass
spannungsgesteuerter 18 dB Tiefpaß mit Roland-Kaskade (TB303 type)
- Trautonium Formant Filter
Vierfaches Tiefpass/Bandpass-Filter wie im Trautonium verwendet (siehe auch A-113)
- SSM 24 dB Tiefpass
spannungsgesteuerter 24 dB Tiefpaß mit SSM2044
-
X-treme Filter
MS20 Filter Clone, Tief/Hochpass gleichzeitig verfügbar, pos./neg. Clipping Regler
-
Multitype Morphing Filter
spannungsgesteuertes Morphing-Filter mit 36 verschiedenen Filtertypen
-
6/12/24/48 dB Tiefpass/Bandpass
spannungsgest.Tiefpass-Filter mit 4 verschiedenen Steilheiten, zusätzlicher Bandpass
-
Spannungsgesteuerter Signalprozessor
Kombination aus 24 dB Tiefpass-Filter, VCA und Panning-Einheit (mit CEM3379)
Die nachfolgende Tabelle dient Ihnen zur Planung und
Zusammenstellung Ihres Systems A-100 hinsichtlich
Platz- und Strombedarf.

Funktion

(kombinierte Anleitung A-102/A-103)
(kombinierte Anleitung A-102/A-103)
(kombinierte Anleitung A-105/A-122)
9. Modul-Übersicht
27
