CHAUFFAGE DE TERRASSE COSYPOLO – Manuel d'installation et d'utilisation
Chauffage infrarouge de plein air (pour bonbonnes de gaz G30/G31 de 5 kg ou 13 kg)
Manuel d'installation et d'utilisation
Veuillez conserver la notice pour une utilisation ultérieure.
Veuillez lire le manuel d'installation avec soin, et accorder une attention particulière aux conseils de sécurité, avant de mettre
l'élément de chauffage en service. Les matériaux et leur mode de transformation ont été sélectionnés de façon à exclure tout
défaut de fonctionnement en cas d'utilisation de l'appareil conforme à sa destination. Des circonstances exceptionnelles liées au
transport sont susceptibles de provoquer une légère altération du rayon de la porte, nécessitant de ce fait l'application d'un ef-
fort plus important lors de sa pose sur le logement de la bonbonne de gaz. Dans un tel cas, il serait possible d'ajuster ou plier la
porte sans danger, en étirant ou comprimant manuellement cette dernière. Une telle mesure permettrait de garantir à nouveau
l'aisance de sa pose sur le logement de la bonbonne de gaz.

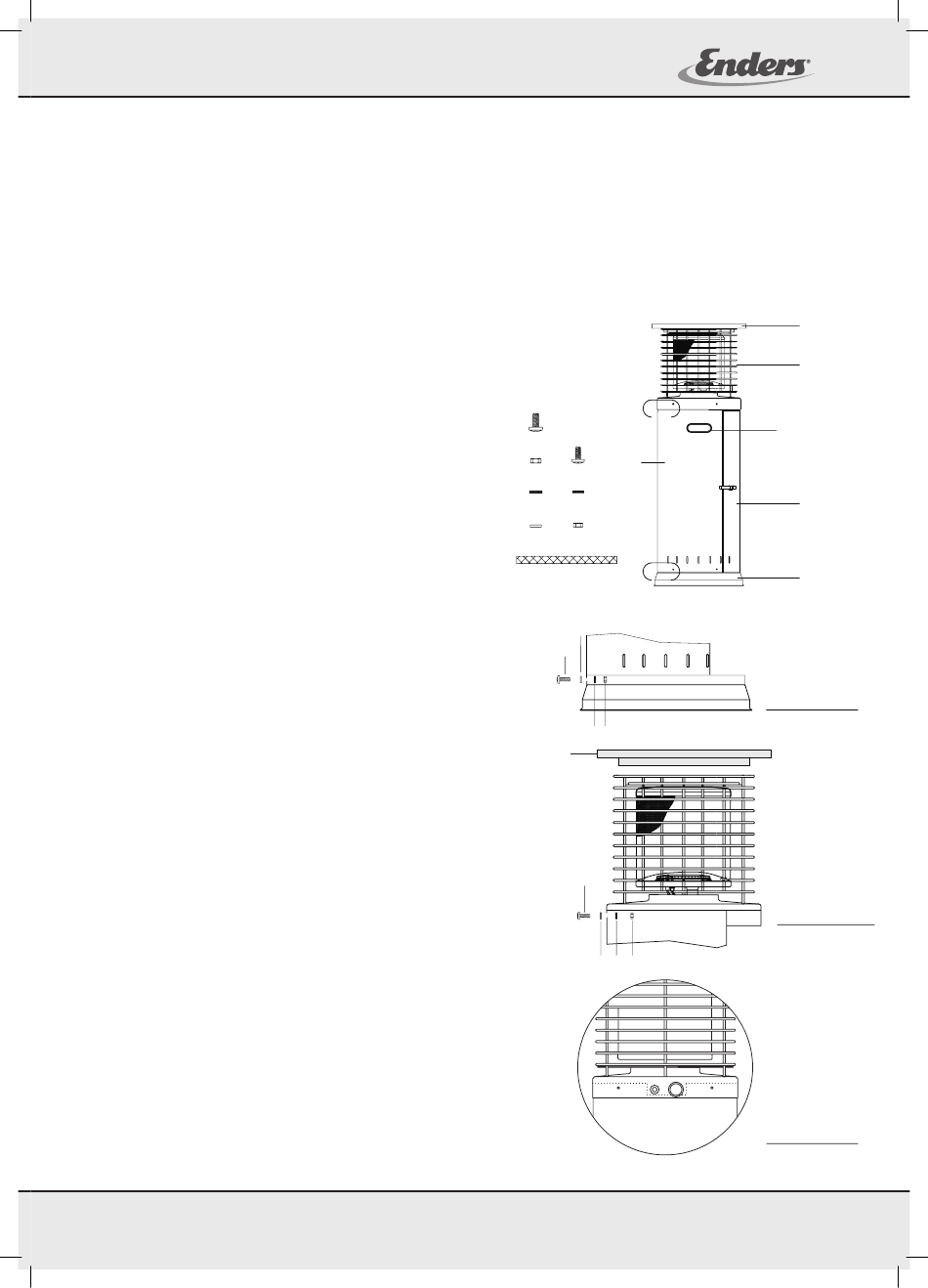

I. Montage
Veuillez vérifier la présence de tous les éléments du système de chauffage avant
de procéder à son montage. Les outils suivants sont requis dans le cadre du montage :
1 tournevis cruciforme
1 clé plate SW 8, SW 14 et SW 17
Fig. 1
Plaque isolante
Fig. 2
Brûleur complet
Fig. 3
Enveloppe de réservoir partielle
Fig. 4
Enveloppe de réservoir partielle
Fig. 5
Porte
Fig. 6
Support
Fig. 7
Vis cruciforme M6x12 V2A
Fig. 8
Ecrou hexagonal M6
Fig. 9
Rondelle à denture intérieure Ø6.4 8 ex.
Fig. 10 Rondelles d'écrous Ø6,4
Fig. 11
Protection des arrêtes
Fig. 12 Vis cruciforme M5x12 V2A
Fig. 13 Rondelle à denture intérieure Ø5,3 4 ex.
Fig. 14 Ecrou hexagonal M5
1. Munir les deux ouvertures de manutention, pratiquées dans les
enveloppes partielles du réservoir (3 et 4), des protections
d'arrêtes fournies (11).
2. Monter les deux moitiés d'enveloppe de réservoir (3 et 4) à l'aide de
4 vis (12), de 4 rondelles à denture intérieure (13) et de 4 écrous
hexagonaux (14) (éventuellement prémontés).
3. Fixer l'enveloppe du réservoir (3/4) sur le support (6) à l'aide de
4 vis (7),
4 rondelles à denture intérieure (9),
4 rondelles d'écrou (10)
et 4 écrous hexagonaux (8).
(Schéma détaillé A)
4. Poser ensuite le brûleur complet (2) sur l'enveloppe du réservoir (3/4) et
le fixer à l'aide de 4 vis (7), de 4 rondelles à denture intérieure (9),
de 4 rondelles d'écrou (10) et de 4 écrous hexagonaux (8). (Schéma détaillé B)
Attention ! La prise de gaz (robinet avec manette et piézo) doit se
trouver à l'emplacement de l'enveloppe réservé à cet effet,
après assemblage. (Schéma détaillé C)
5. Poser la porte (4).
6. Placer la plaque isolante (1) en orientant son embase vers
la tête du brûleur (2) (Schéma détaillé B).
7. Pour le raccord à la bonbonne de gaz, voir paragraphe II.
610000070_300005370_300005380_Manual_D_GB_FR_SE_CZ_IT_NL_050109.indd 9
1 ex.
1 ex.
7
1 ex.
1 ex.
8
1 ex.
9
1 ex.
8 ex.
8 ex.
10
8 ex.
2 ex.
4 ex.
4 ex.
9
B
3/4
12
13
14
A
11
10
7
9 8
1
7
10 9 8
Expand your life
FR
1
2
11
5
6
Schéma
détaillé A
Schéma
détaillé B
Schéma
détaillé C
05.01.2009 13:06:55
