COSYPOLO TERRASVERWARMER - Montage- en bedieningshandleiding
Infrarood-verwarming voor de buitenlucht
Montage- en bedieningshandleiding
De handleiding dient te worden bewaard voor toekomstig gebruik.
Lees a.u.b. de handleiding aandachtig door, voordat u uw verwarming in bedrijf stelt, en neem vooral de speciale
veiligheidsinstructies in acht. Materiaal en afwerking zijn zodanig gekozen dat bij voorgeschreven gebruik functiestoringen
uitgesloten zijn. Het kan in uitzonderlijke gevallen voorkomen dat door het transport de radius van de deur zich enigszins
verandert en er hierdoor meer kracht nodig is bij het plaatsen van gasflessen in de gasflesbehuizing. In dit geval kan de deur
zonder problemen nagejusteerd resp. verbogen worden, door hem met de hand licht uit elkaar te trekken of samen te drukken.
Hierdoor kunnen er zonder grote weerstand weer gasflessen in de gasflesbehuizing worden geplaatst.

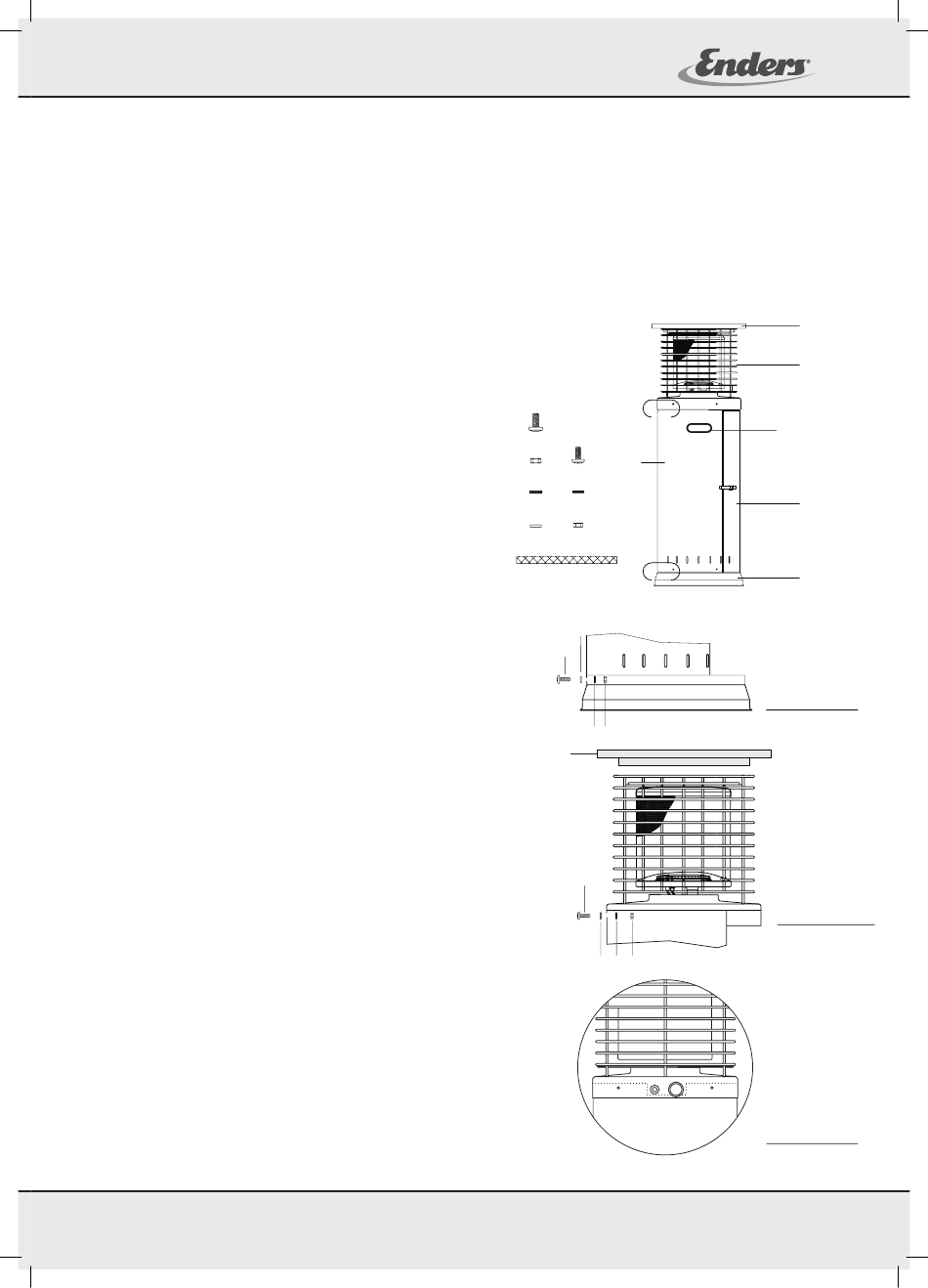

I. Montage
Controleer a.u.b. vóór de montage van uw verwarming of de inhoud compleet is.
Voor de montage hebt u het volgende gereedschap nodig:
1 kruiskopschroevendraaier,
1 bahco SW 8, SW 14 en SW 17
Pos. 1
warmtescherm
Pos. 2
brander compleet
Pos. 3
behuizing gedeeld
Pos. 4
behuizing gedeeld
Pos. 5
deur
Pos. 6
voet
Pos. 7
kruiskopschroef M6x12 V2A
Pos. 8
zeskante moer M6
Pos. 9
waaierschijf Ø6,4
Pos. 10 onderlegplaatje Ø6,4
Pos. 11 bescherming tegen scherpe kanten 2 stks.
Pos. 12 kruiskopschroef M5x12 V2A
Pos. 13 waaierschijf Ø5,3 mm
Pos. 14 zeskante moer M5
1. Plaats de bijgevoegde beschermende kanten (10) op de beide
greepopeningen (3 en 4) in de beide delen van de behuizing.
2. Monteer de beide delen van de behuizing (3 en 4) met 4 schroeven (12),
4 waaierschijven (13) en 4 zeskante moeren (14) (evt. voorgemonteerd).
3. Bevestig de behuizing (3/4)
aan de voet (6) met
4 schroeven (7),
4 waaierschijven (9),
4 onderlegplaatjes (10)
en 4 zeskante moeren (8).
(Detail afb. A)
4. Plaats nu de brander compleet (2) op de behuizing (3/4)
en bevestig deze met 4 schroeven (7), 4 waaierschijven (9),
4 onderlegplaatjes (10) en en 4 zeskante moeren (8).
(Detail afb. B)
Attentie! De gasarmaturen (gaskraan met knop en piëzo-ontsteking)
moeten zich bij het samenvoegen in de uitsparing
van de behuizing bevinden. (Detail afb. C)
5. Plaats nu de deur (4).
6. Leg het warmtescherm (1) met het aanzetstuk
op de branderkop (2) (detail afb. B).
7. Aansluiting op de gasfles zie paragraaf II.
610000070_300005370_300005380_Manual_D_GB_FR_SE_CZ_IT_NL_050109.indd 25
(geschikt voor glasflessen van 5 kg of 11 kg G30 / G31)
1 stk.
1 stk.
7
1 stk.
1 stk.
8
1 stk.
9
1 stk.
8 stks.
8 stks.
10
8 stks.
8 stks.
4 stks.
4 stks.
4 stks.
25
B
3/4
12
13
14
A
11
10
7
9 8
1
7
10 9 8
Expand your life
NL
1
2
11
5
6
Detail afb. A
Detail afb. B
Detail afb. C
