RISCALDATORE PER TERRAZZE COSYPOLO
Istruzioni di montaggio e d'uso Riscaldamento a infrarossi all'aperto (adatto per bombole da 5 kg o 11 kg di gas G30 / G31)
Istruzioni di montaggio e d'uso
Il manuale deve essere conservato per consentirne la consultazione in seguito.
Prima di mettere in funzione il riscaldatore, si devono leggere attentamente le istruzioni per l'uso e osservare inparticolare
le avvertenze sulla sicurezza. La scelta del materiale e la lavorazione escludono qualsiasi anomalia di funzionamento se
l'apparecchio viene usato in modo appropriato. In casi eccezionali potrebbe accadere che, durante il trasporto, il raggio della
porta sisposti leggermente e ciò potrebbe richiedere uno sforzo maggiore per l'inserimento della bombola nell'alloggiamento. In
questo caso è possibile apportare qualche modifica alla porta o piegarla senza rischi, tirandola o spingendola leggeremente con
le mani. In tal modo è di nuovo possibile inserire con facilità la bombola nell'alloggiamento.

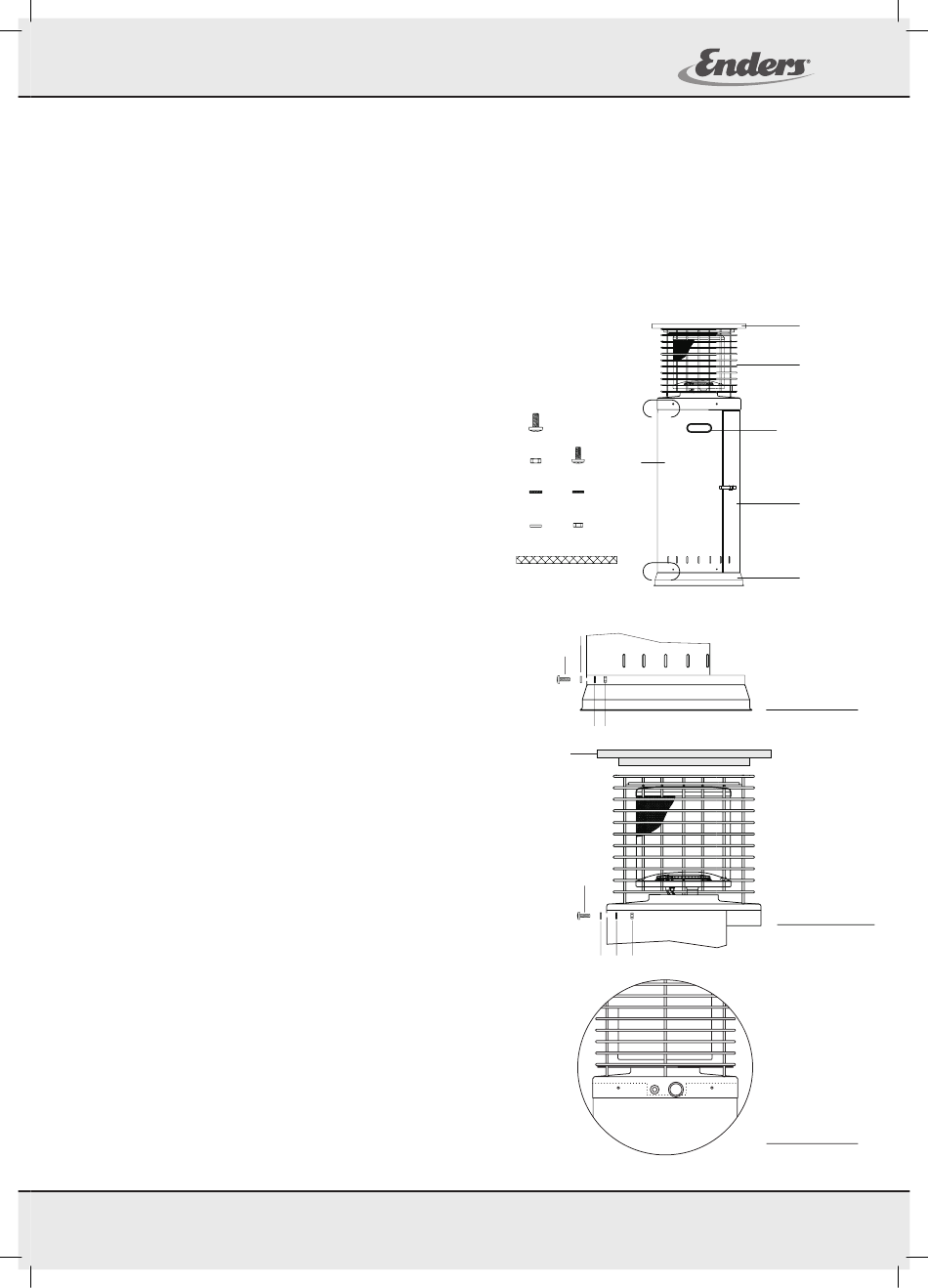

I. Montaggio
Prima del montaggio del riscaldatore si deve controllare se il contenuto è completo.
Per il montaggio occorrono ancora i seguenti utensili:
1 giravite con intaglio a croce
1 chiave rispettivamente da 8, 14 e 17 mm
pos. 1
piastra di coibentazione
pos. 2
bruciatore cpl.
pos. 3
rivestimento contenitore diviso
pos. 4
rivestimento contenitore diviso
pos. 5
porta
pos. 6
piede
pos. 7
vite con intaglio a croce M6x12 V2A 8 pz.
pos. 8
dado esagonale M6
pos. 9
rosetta dentata Ø6,4
pos. 10 rondella Ø6,4
pos. 11 protezione bordi
pos. 12 vite con intaglio a croce M5x12 V2A 4 pz.
pos. 13 rosetta elastica Ø5,3 mm
pos. 14 dado esagonale M5
1. Applicare la protezione dei bordi (10) sulle due aperture delle impugnature
al centro del rivestimento del contenitore (3 e 4).
2. Montare le due metà del rivestimento del contenitore (3 e 4) con 4 viti (12),
4 rosette elastiche (13) e 4 dadi esagonali (14) (eventualmente preassemblati).
3. Fissare il rivestimento del contenitore (3/4)
al piede (6) con
4 viti (7),
4 rosette elastiche (9),
4 rondelle (10)
e 4 dadi esagonali (8).
(Dettaglio fig. A)
4. Applicare quindi il bruciatore cpl. (2) sul rivestimento del contenitore (3/4)
e fissarlo con 4 viti (7) e 4 rosette elastiche (9),
4 rondelle (10) e 4 dadi esagonali (8). (Dettaglio fig. B)
Attenzione! I raccordi del gas (rubinetto gas con manopola e piezo) durante
il montaggio devono trovarsi nella cavità delrivestimento del contenitore.
(Dettaglio fig. C)
5. Agganciare la porta (4).
6. Applicare la piastra di coibentazione (1) con l'adattatore
sulla testa del bruciatore (2) (dettaglio fig. B).
7. Per il collegamento alla bombola del gas vedi capitolo II.
610000070_300005370_300005380_Manual_D_GB_FR_SE_CZ_IT_NL_050109.indd 21
1 pz.
1 pz.
1 pz.
7
1 pz.
1 pz.
8
1 pz.
9
8 pz.
8 pz.
10
8 pz.
2 pz.
4 pz.
4 pz.
21
B
3/4
12
13
14
A
11
10
7
9 8
1
7
10 9 8
Expand your life
IT
1
2
11
5
6
Dettaglio fig. A
Dettaglio fig. B
Dettaglio fig. C
