COSYPOLO Terrassvärmare - Monterings- och bruksanvisning
Monterings- och bruksanvisning
Förvaras på åtkomlig plats.
Läs igenom bruksanvisningen noggrant innan värmaren tas i bruk och beakta därvid särskilt säkerhetsanvisningarna. Material
och bearbetning har valts så, att funktionsstörningar är uteslutna vid avsedd användning. Vid transport kan det förekomma att
dörrens radie ändras något så, att mer kraft behövs för att montera den i gasflaskbehållaren. I så fall kan dörren utan risk
justeras resp böjas genom att med händerna dra isär eller trycka ihop den något. Därigenom underlättas monteringen i gas
flaskbehållaren.

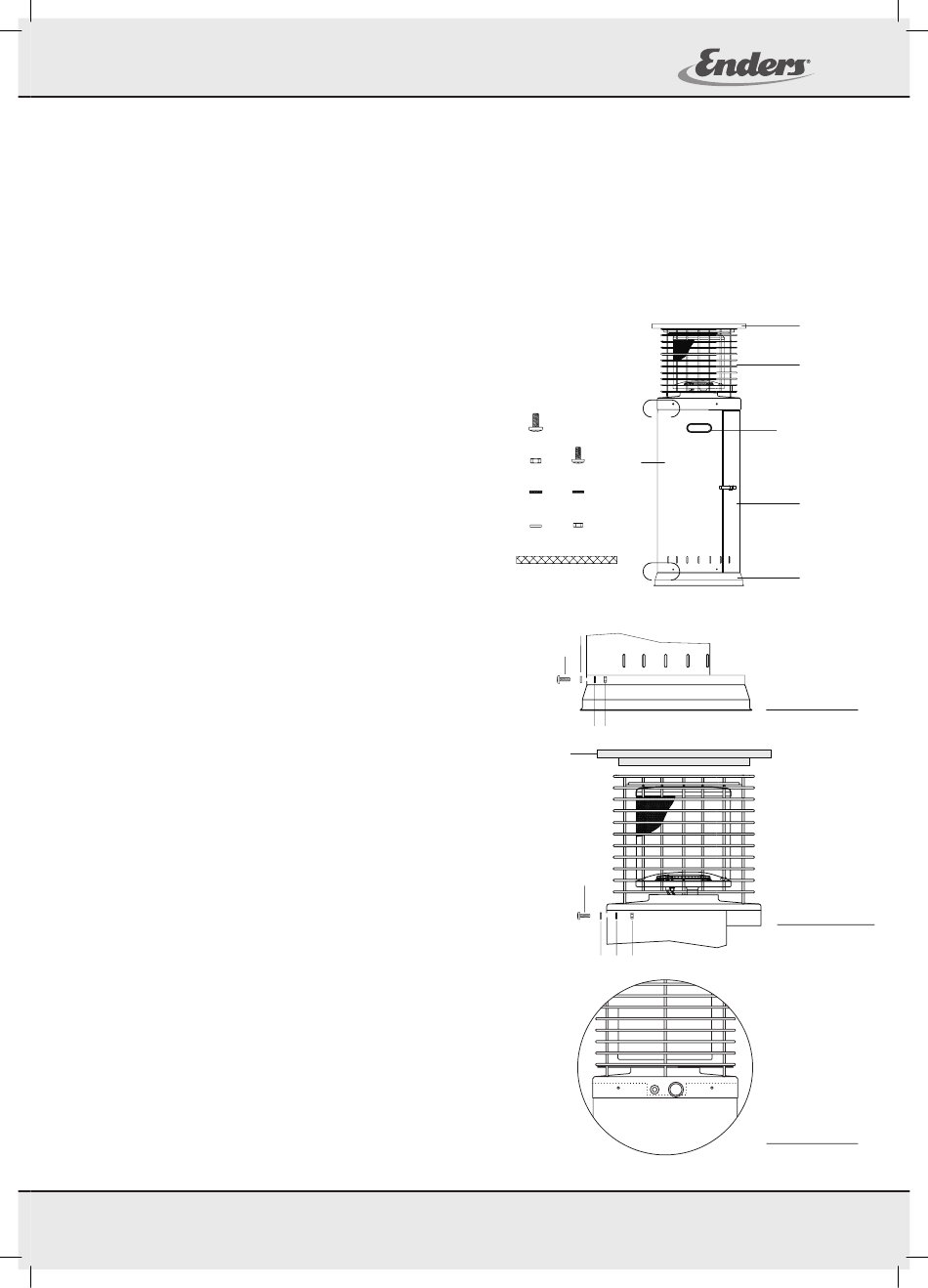

I. Montering
Kontrollera att leveransen är fullständig innan värmaren monteras.
För montering behövs följande verktyg:
1 philipsskruvmejsel
1 skruvnyckel NV 8, NV 14 och NV 17
Pos. 1
Värmeskyddsplatta
Pos. 2
Brännare kpl.
Pos. 3
Behållare delad
Pos. 4
Behållare delad
Pos. 5
Dörr
Pos. 6
Fot
Pos. 7
Philipsskruvar M6x12 V2A
Pos. 8
Sexkantmuttrar M6
Pos. 9
Låsbrickor Ø6,4
Pos. 10 Mellanläggsbrickor Ø6,4
Pos. 11 Kantskydd
Pos. 12 Philipsskruvar M5x12 V2A
Pos. 13 Låsbrickor Ø5,3 mm
Pos. 14 Sexkantmuttrar M5
1. Förse de båda handtagsöppningarna i behållarhälfterna (3 och 4)
med det bifogade kantskyddet (10).
2. Montera de båda behållarhälfterna (3 och 4) med 4 skruvar (12),
4 låsbrickor (13) och 4 sexkantmuttrar (14) (ev. förmonterade).
3. Fäst behållaren (3/4) på foten (6) med 4 skruvar (7), 4 låsbrickor (9),
4 mellanläggsbrickor (10) och 4 sexkantmuttrar (8). (Bild A)
4. Sätt nu brännaren kpl. (2) på behållaren (3/4) och fäst den med
4 skruvar (7), 4 låsbrickor (9), 4 mellanläggsbrickor (10) och
4 sexkantmuttrar (8).(Bild B)
OBS! Gasarmaturen (gaskran med vred och piezo) måste vid
montering sitta vid behållarens därför avsedda urtag. (Bild C)
5. Montera dörren (4).
6. Lägg värmeskyddsplattan (1) med ansatsen på brännarhuvudet (2) (Bild B).
7. Anslutning till gasflaskan, se avsnitt II.
610000070_300005370_300005380_Manual_D_GB_FR_SE_CZ_IT_NL_050109.indd 13
Infraröd utomhusvärmare (lämplig för 6 eller 10 och 11 kg gasflaskor G30 / G31)
1 st
1 st
1 st
1 st
1 st
1 st
8 st
8 st
8 st
8 st
2 st
4 st
4 st
4 st
B
7
3/4
12
8
9
13
10
14
A
11
10
7
9 8
1
7
10 9 8
Expand your life
13
SE
1
2
11
5
6
Bild A
Bild B
Bild C
