VENKOVNÍ TOPIDLO COSYPOLO – Návod k instalaci a obsluze
Infračervené venkovní teplovzdušné vytápění (vhodné pro plynové lahve 5 kg nebo 11 kg G30 / G31)
Návod k montáži a obsluze
Návod uschovejte pro další použití.
Dříve než vaše topidlo uvedete do provozu, pozorně si přečtěte návod k obsluze a řiďte se zejména bezpečnostními pokyny.
Materiál a zpracování byly zvoleny tak, aby při používání k určenému účelu byly vyloučeny funkční poruchy. Ve výjimečných
případech se při přepravě může stát, že se lehce změní tvar dvířek a tím bude potřebné vynaložit více síly při nasazování
do krytu plynové lahve. V tomto případě mohou být dvířka bez nebezpečí dodatečně seřízena popř. ohnuta tím, že je rukou
roztáhnete nebo stlačíte. Tím bude opět zajištěno lehké nasazování do krytu plynové lahve.

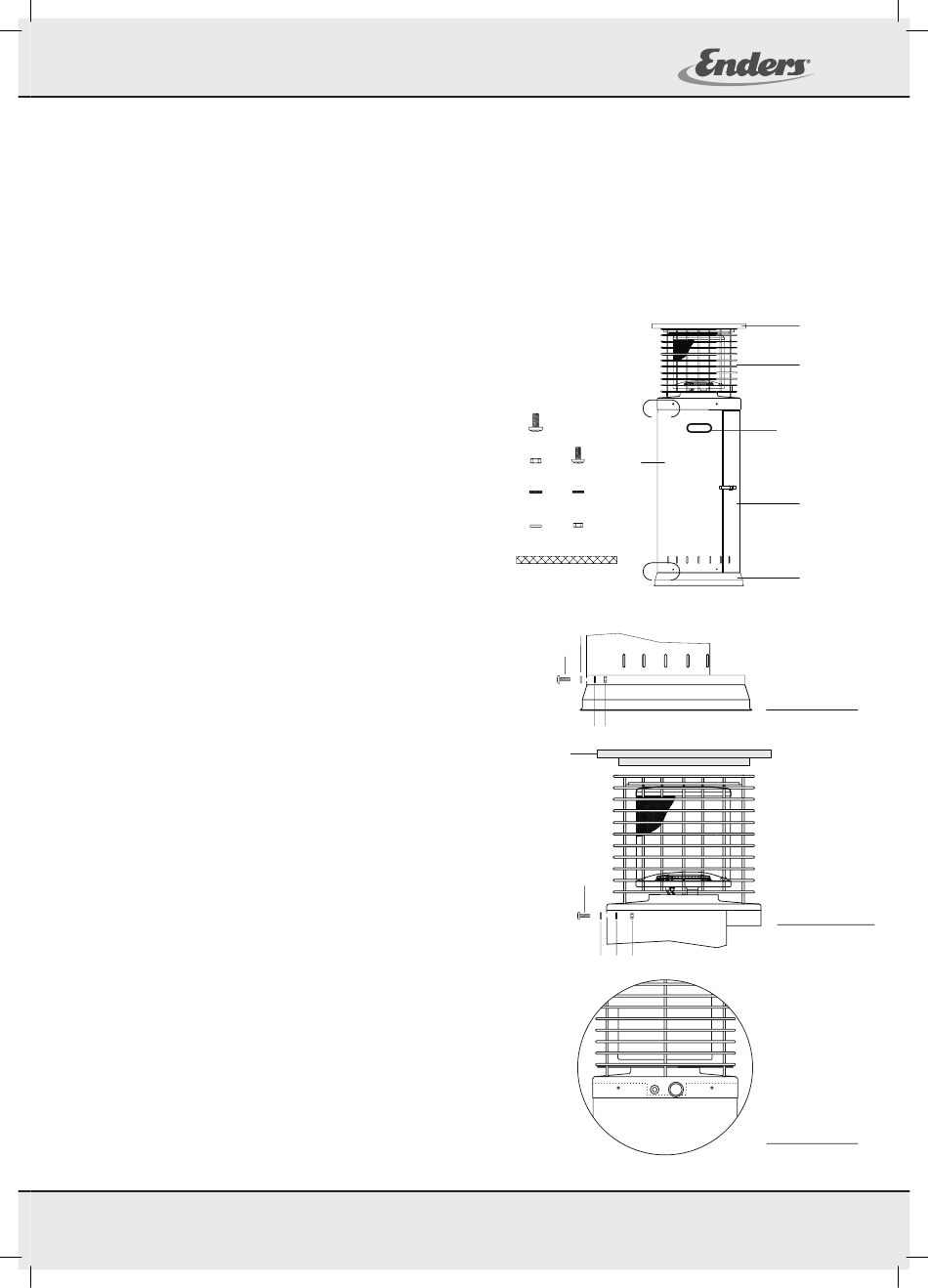

I. Montáž
Před montáží vašeho topidla zkontrolujte, zda jsou k dispozici všechny části.
K montáži potřebujete ještě následující nástroje:
1 křížový šroubovák
1 klíč na šrouby s otvorem klíče 8, 14 a 17
Pol. 1 Tepelná izolační deska
Pol. 2 Hořák kompletní
Pol. 3 Plášť nádoby dělený
Pol. 4 Plášť nádoby dělený
Pol. 5 Dvířka
Pol. 6 Podstavec
Pol. 7 Šroub s křížovou hlavou M6x12 V2A
Pol. 8 Šestihranná matice M6
Pol. 9 Vějířovitá podložka Ø6,4
Pol. 10 Podložka Ø6,4
Pol. 11 Chránička hran
Pol. 12 Šroub s křížovou hlavou M5x12 V2A
Pol. 13 Vějířovitá podložka Ø5,3
Pol. 14 Šestihranná matice M5
1. Oba úchopové otvory v polovinách pláště nádoby (3 a 4)
opatřete přiloženou chráničkou hran (10).
2. Obě poloviny pláště nádoby (3 a 4) sešroubujte se
4 šrouby (12), vějířovitými podložkami (13) a
4 šestihrannými maticemi (14) (event. předmontované).
3. Plášť nádoby (3/4) upevněte
na podstavec (6) se
4 šrouby (7),
4 vějířovitými podložkami (9),
4 podložkami (10)
a 4 šestihrannými maticemi (8).
(Detail obr. A)
4. Nyní na plášť nádoby (3/4) nasaďte kompletní hořák (2)
a upevněte jej 4 šrouby (7), 4 vějířovitými podložkami (9),
a 4 podložkami (10) a 4 šestihrannými maticemi (8).
(Detail obr. B)
Pozor ! Plynové armatury (plynový kohout s kolíkovou rukojetí a piezo)
se musejí při sestavování nacházet na plášti nádoby s vybráním.
(Detail obr. C)
5. Zavěste dvířka (4).
6. Tepelnou izolační desku (1) s nákružkem na hlavu hořáku f (2) (detail obr. B).
7. Připojení k plynové lahvi viz část II.
610000070_300005370_300005380_Manual_D_GB_FR_SE_CZ_IT_NL_050109.indd 17
1 Ks
1 Ks
1 Ks
7
1 Ks
1 Ks
8
1 Ks
9
8 Ks
8 Ks
8 Ks
10
8 Ks
2 Ks
11
4 Ks
4 Ks
4 Ks
7
1
17
B
3/4
12
13
14
A
10
9 8
7
10 9 8
Expand your life
CZ
1
2
11
5
6
Detail obr. A
Detail obr. B
Detail obr. C
