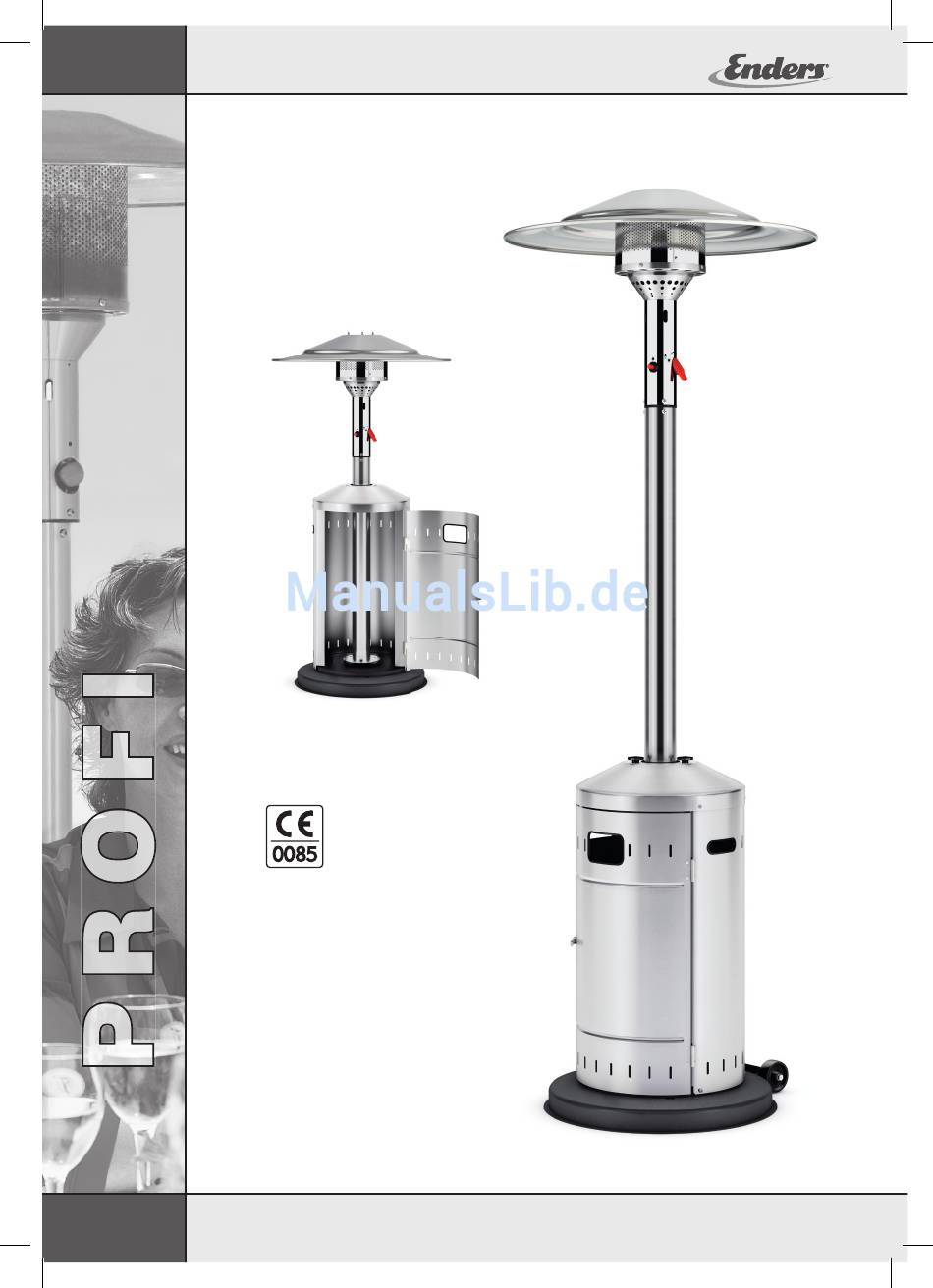

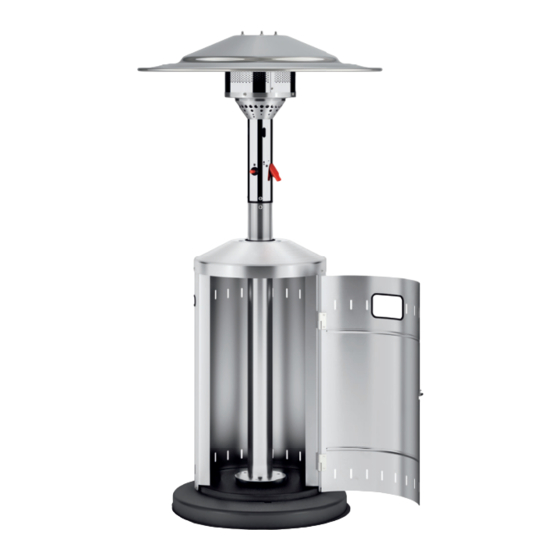

- Seite 1 COSYSTAND PROFI TERRASSENHEIZER Infrarot-Freiluftheizung Aufbau und Bedienungsanleitung Expand your life 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 1 23.11.09 09:25...
-
Seite 2: Inhaltsverzeichnis
Seite 9 Garantie Seite 9 XII. Garatie- und Serviceadresse Seite 9 XIII. Hersteller Seite 9 XIV . Lieferumfang Seite 10 Die einzelnen Aufbauschritte Seite 11 - 17 Versenkbarkeit Seite 17 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 2 23.11.09 09:25... -
Seite 3: Was Sie Benötigen
Gebrauch Funktionsstörungen ausgeschlossen sind. Beachten Sie auch die separat beiliegende Anleitung des Gasdruckreglers! ACHTUNG: Um Schnittverletzungen vorzubeugen, müssen Sie während der Montage Sicherheitshandschuhe tragen! SW 8 SW 14 SW 16 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 3 23.11.09 09:25... -
Seite 4: Wichtige Hinweise Zur Sicherheit
Einstellung), betrieben werden. • Nach der Montage sind alle Verbindungsstellen auf Dichtheit zu kontrollieren. Hierzu ist ein schaumbildendes Mittel (z.B. Enders Gas- Control- Spray Art.Nr. 1196 oder Seifenlauge) zu verwenden. • Vor jedem Standortwechsel muss der Terrassenheizer abgeschaltet und die Gasflasche aus dem Flaschenbehälter entfernt werden. -
Seite 5: Anschluss Des Gerätes An Die Gasflasche
DIN-DVGW-anerkannter Druckregler (beiliegend), 1,5 kg/h, passend zur verwendeten Gasflasche, Betriebsdruck 50 mbar DIN-DVGW-anerkannte 1,4 m lange Schlauchleitung (beiliegend) anerkanntes Lecksuchspray oder schaumbildendes Mittel (z.B. Enders Gas-Control-Spray Art.Nr. 1196 oder Seifenlauge). Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 5 23.11.09 09:25... - Seite 6 4. Dichtprüfung aller Verbindungsstellen bei geöffnetem Flaschenventil (B) vornehmen. Dazu verwenden Sie bitte ein anerkanntes Lecksuchspray oder schaumbildendes Mittel (z.B. Enders Gas-Control-Spray Art.Nr. 1196 oder Seifenlauge). Dieses bringen Sie an den Verbindungsstellen des Schlauches auf. Die Dichtheit ist sichergestellt, wenn sich keine Blasenbildung zeigt.
-
Seite 7: Gewerblicher Einsatz
Es besteht die Möglichkeit das Gerät durch andere Zündmittel (Feuerstab, Zündholz) durch Brennerboden - Öffnungen Ø18,5 mm zu zünden. VI. Ausschalten 1. Zum Ausstellen des Gerätes schließen Sie das Flaschenventil (B). Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 7 23.11.09 09:26... -
Seite 8: Aufbewahrungshinweise
Gaszufuhr durch eine Kugel verschlossen werden kann. Um die Gaszufuhr zu öffnen, schütteln Sie den Brennerkopf etwas, damit die Kugel wieder in die Ausgangsstellung gelangt, um eine ordnungsgemäße Gaszufuhr herzustellen. Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 8 23.11.09 09:26... -
Seite 9: Technische Daten
Sollte Ihr Produkt trotz unserer Qualitätskontrollen einmal einen Defekt aufweisen, dann bringen Sie ihn bitte NICHT zurück zum Einzelhändler, sondern setzen Sie sich direkt mit Enders in Verbindung. So können wir eine schnelle Reklamationsbearbeitung gewährleisten. SERVICE NUMMER: 02392 978231 XII. Garantie- und Serviceadresse Enders Colsman AG •... -
Seite 10: Lieferumfang
653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.pdf 2010-10-15 10:31:59 XIV. Lieferumfang M6x40 M6x40 Ø6,4 Ø6,4 Ø5,3 Ø5,3 M6x20 M6x20 360 mm 1x 360 mm 1x 290 mm 1x 290 mm 1x Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 245 mm 2x 245 mm 2x 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26... -
Seite 11: Die Einzelnen Aufbauschritte
M6x40 7/1+2 Ø6,4 Ø5,3 M6x20 Ø6,3 M6x6 7/1+2 360 mm 1x 7/1+2 7/1+2 290 mm 1x 245 mm 2x Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26... - Seite 12 Entfernen Sie zuerst die Schutzfolie (sofern vorhanden) von den Blechteilen. Um Schnittverletzungen vorzubeugen, müssen Sie während der Montage Sicherheitshandschuhe tragen! Lassen Sie sich bei der Montage von einer zweiten Personen helfen. Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26...
- Seite 13 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26...
- Seite 14 A600009503_300530070.pdf 04.11.09 09:32 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 14 23.11.09 09:26...
- Seite 15 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 15 23.11.09 09:26...
- Seite 16 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.pdf 2010-10-15 11:08:13 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26...
- Seite 17 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009...
-
Seite 18: Versenkbarkeit
Lösen der 3 Flügelschrauben demontieren. Nach dem Versenken der Säule (3) diese mit der Sterngriffschraube (9) über das quadratische Loch an der Scheibe und der eingepressten Mutter im Fuß (M) befestigen. Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 23.11.09 09:26... - Seite 19 Aufbauanleitung COSYSTAND PROFI 5368 • 03-11-2009 653680001_300005368_PROFI_ENDERS_MANUAL_DE_031109.indd 18 23.11.09 09:26...
