Simplicity Baron Bedienerhandbuch Seite 58

A
B
C
D
Serien-Nr.: 00001-01999
Austausch des Zapfwellenriemens
1. Den Traktor mit montiertem Mähwerk auf eine glatte, gerade
Fläche, wie z.B. einen Betonboden, stellen. Die Zapfwelle
auskuppeln, Parkbremse einkuppeln, Motor abstellen und
Zündschlüssel abziehen.
2. Mähwerk demontieren (siehe „Demontage des Mähwerks").
Riemenabdeckungen entfernen.
3. Position der Leitrollen-Riemenführung (E) notieren. Die
Leitrollen-Kopfschraube lösen und den Riemen von der
Leitrolle (D) nehmen.

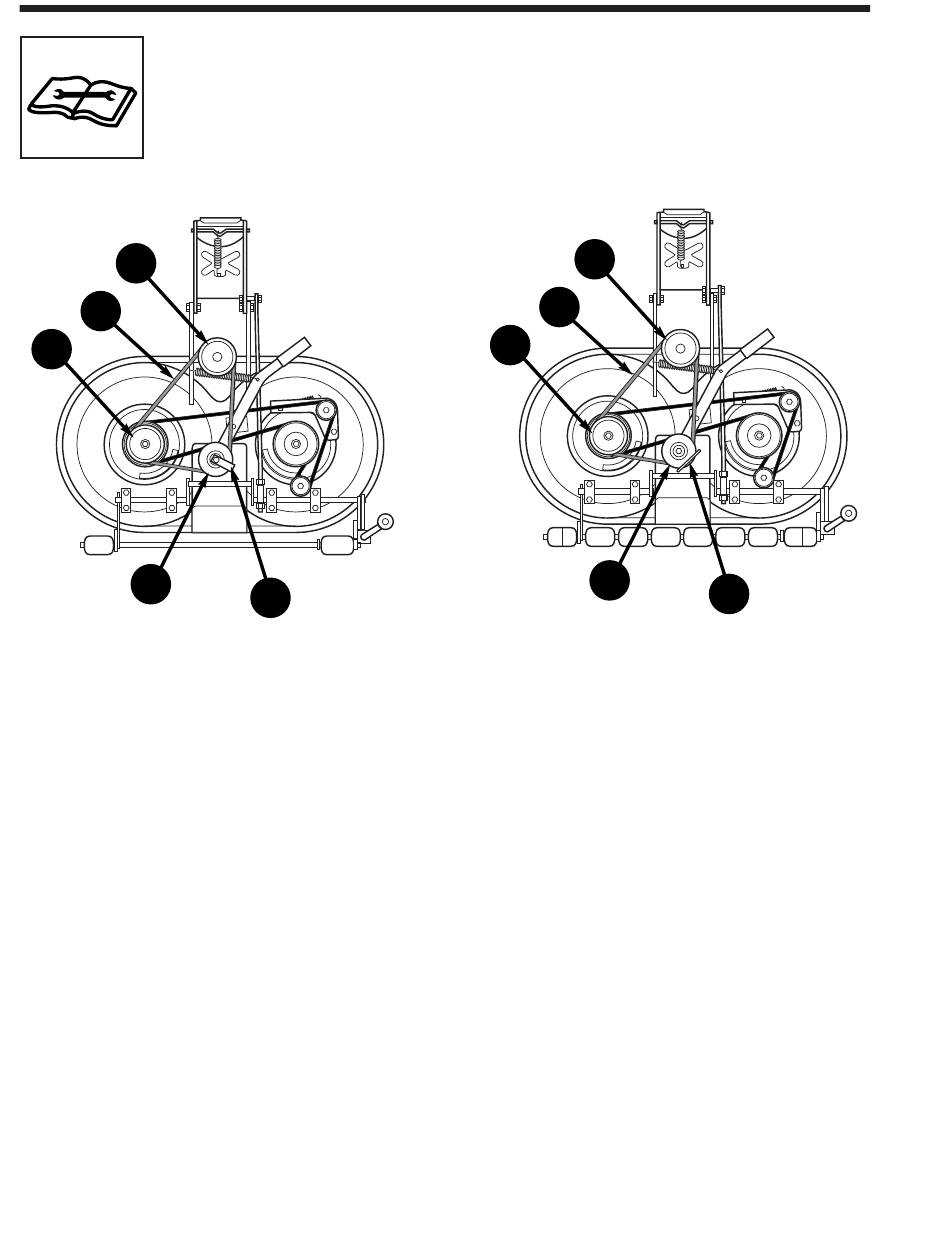

4. Den neuen Riemen (B), wie in der Abbildung gezeigt,
anbringen. Wenn das Mähwerk am Traktor installiert ist, läuft
der Riemen um die Leitrolle der Zapfwellenkupplung (A), die
Leitrolle (D) und die Mähwerksantriebsrolle (C).
5. Die Leitrollen-Riemenführung (E) wieder in die ursprüngliche
Position bringen und die Leitrollen-Kopfschraube anziehen.
E-8
E
A
B
C
D
Serien-Nr.: 02000 und höher
E
