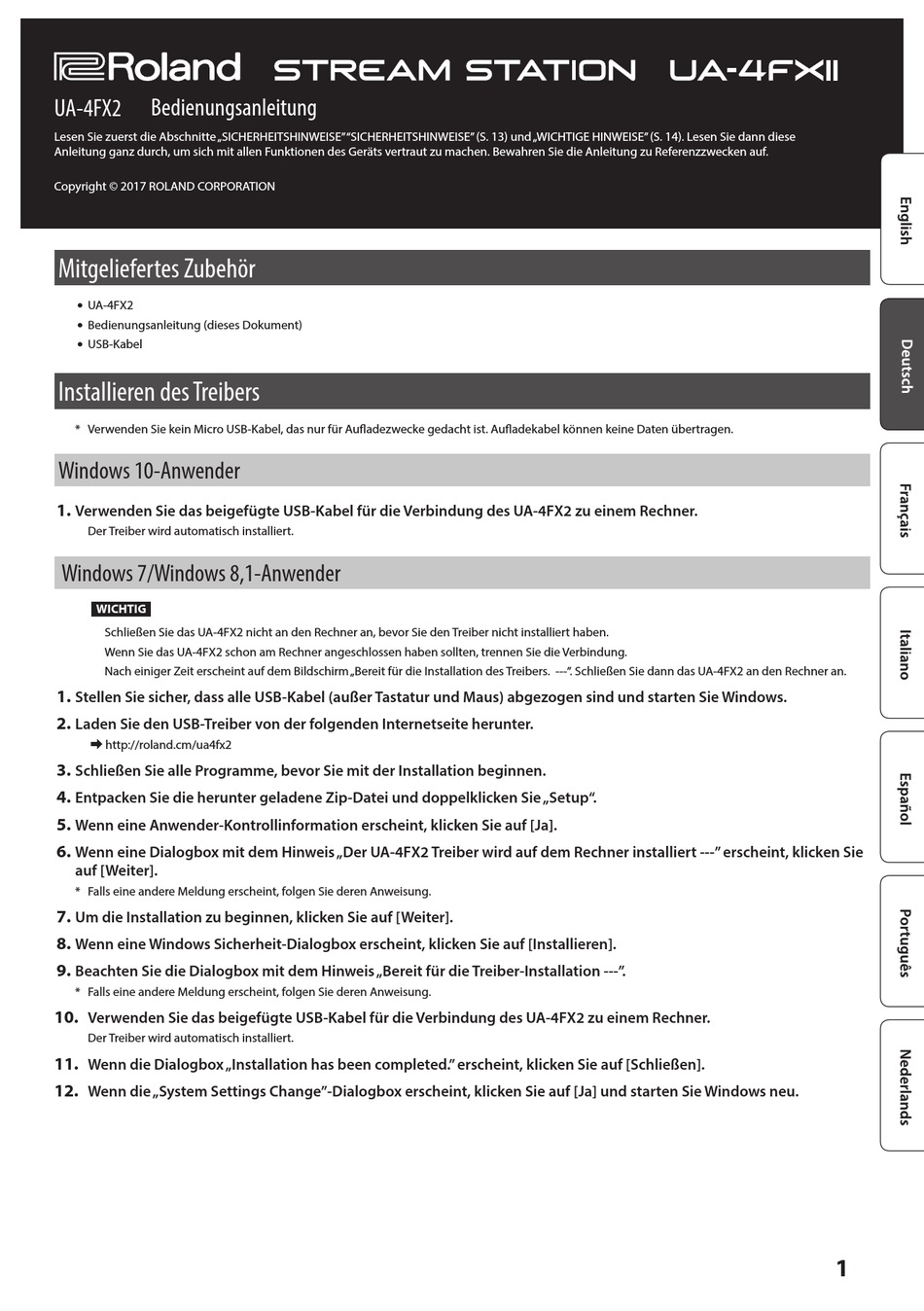

Bedienungsanleitung
UA-4FX2
Lesen Sie zuerst die Abschnitte „SICHERHEITSHINWEISE" "SICHERHEITSHINWEISE" (S. 13) und „WICHTIGE HINWEISE" (S. 14). Lesen Sie dann diese
Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
Copyright © 2017 ROLAND CORPORATION
Mitgeliefertes Zubehör
5 UA-4FX2
5 Bedienungsanleitung (dieses Dokument)
5 USB-Kabel
Installieren des Treibers
* Verwenden Sie kein Micro USB-Kabel, das nur für Au adezwecke gedacht ist. Au adekabel können keine Daten übertragen.
Windows 10-Anwender
1.
Verwenden Sie das beigefügte USB-Kabel für die Verbindung des UA-4FX2 zu einem Rechner.
Der Treiber wird automatisch installiert.
Windows 7/Windows 8,1-Anwender
WICHTIG
Schließen Sie das UA-4FX2 nicht an den Rechner an, bevor Sie den Treiber nicht installiert haben.
Wenn Sie das UA-4FX2 schon am Rechner angeschlossen haben sollten, trennen Sie die Verbindung.
Nach einiger Zeit erscheint auf dem Bildschirm „Bereit für die Installation des Treibers. ---". Schließen Sie dann das UA-4FX2 an den Rechner an.
1.
Stellen Sie sicher, dass alle USB-Kabel (außer Tastatur und Maus) abgezogen sind und starten Sie Windows.
2.
Laden Sie den USB-Treiber von der folgenden Internetseite herunter.
&http://roland.cm/ua4fx2
3.
Schließen Sie alle Programme, bevor Sie mit der Installation beginnen.
4.
Entpacken Sie die herunter geladene Zip-Datei und doppelklicken Sie „Setup".
5.
Wenn eine Anwender-Kontrollinformation erscheint, klicken Sie auf [Ja].
6.
Wenn eine Dialogbox mit dem Hinweis „Der UA-4FX2 Treiber wird auf dem Rechner installiert ---" erscheint, klicken Sie
auf [Weiter].
* Falls eine andere Meldung erscheint, folgen Sie deren Anweisung.
7.
Um die Installation zu beginnen, klicken Sie auf [Weiter].
8.
Wenn eine Windows Sicherheit-Dialogbox erscheint, klicken Sie auf [Installieren].
9.
Beachten Sie die Dialogbox mit dem Hinweis „Bereit für die Treiber-Installation ---".
* Falls eine andere Meldung erscheint, folgen Sie deren Anweisung.
10.
Verwenden Sie das beigefügte USB-Kabel für die Verbindung des UA-4FX2 zu einem Rechner.
Der Treiber wird automatisch installiert.
11.
Wenn die Dialogbox „Installation has been completed." erscheint, klicken Sie auf [Schließen].
12.
Wenn die „System Settings Change"-Dialogbox erscheint, klicken Sie auf [Ja] und starten Sie Windows neu.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland UA-4FX2

Inhaltszusammenfassung für Roland UA-4FX2

  • Seite 1 Wenn Sie das UA-4FX2 schon am Rechner angeschlossen haben sollten, trennen Sie die Verbindung. Nach einiger Zeit erscheint auf dem Bildschirm „Bereit für die Installation des Treibers. ---”. Schließen Sie dann das UA-4FX2 an den Rechner an. Stellen Sie sicher, dass alle USB-Kabel (außer Tastatur und Maus) abgezogen sind und starten Sie Windows.
  • Seite 2 Klicken Sie auf die [Playback]-Registerkarte, wählen Sie anschließend UA-4FX2 [OUT] aus und klicken Sie dann auf den [Voreinstellungen]-Taster. Klicken Sie mit der rechten Maustaste auf UA-4FX2 „OUT“ und danach auf [Test], um zu prüfen, ob ein Sound hörbar ist. Klicken Sie auf [OK].

  • Seite 3: Beschreibung Der Bedienober Äche

    Mikrofon oder ein Audiogerät angeschlossen wäre, können Fehlfunktionen oder sogar Beschädigungen auftreten. Weitere Informationen zu diesem Thema nden Sie in der Anleitung des verwendeten Mikrofons. Die Phantomspeisung des UA-4FX2 beträgt DC48 V, 6 mA Max. USB-Anschluss Verwenden Sie das dem Gerät beigefügte Kabel, um [MIC/GUITAR]-Schalter Audiodaten zum Rechner zu übertragen bzw.
  • Seite 4 [LOOP-BACK]-Taster Wenn Sie diesen Taster drücken, so dass die Anzeige leuchtet, wird das vom Rechner über USB an das UA-4FX2 übertragene Audiosignal wieder zurück an den Rechner geleitet. [ON AIR]-Taster Wenn dieser Taster gedrückt wird, so dass die Anzeige leuchtet, wird das Eingangssignal sowohl über die...

  • Seite 5: Bestimmen Des Eingangs- Und Ausgangsgeräts In Der Verwendeten Software Im Rechner

    3. Verringern Sie die Lautstärke. WICHTIG 5 Wenn Sie das UA-4FX2 an den Rechner anschließen, wird der Sound nicht mehr über die Lautsprecher des Rechners ausgegeben. Schließen Sie Kopfhörer oder Audio- Wiedergabesystem (externe Monitore) an das UA-4FX2 an. 5 Wenn Sie den Sound wieder über die Lautsprecher des Rechners hören möchten, unterbrechen Sie die Verbindung zwischen UA-4FX2 und Rechner.

  • Seite 6: Anschließen Eines Mikrofons Und Eines Audiogeräts

    Anschließen eines Mikrofons und eines Audiogeräts Sie können zu von einem Audiogerät abgespielten Musik Sprache oder Gesang hinzufügen. Mikrofon anschließen. Wenn Sie ein Mikrofon an die MIC-Buchse (XLR) anschließen, stellen Sie den „PHANTOM”-Schalter auf die zum Mikrofon passende Position. Kondensator-Mikrofon „ON”...

  • Seite 7: Anwenden Der E Ekte

    Die E ekte wirken auf das Audio-Playback des Rechners sowie die Audio-Eingangssignale der MIC, MIC/GUITAR- und LINE IN-Buchsen. Das UA-4FX2 besitzt drei Typen von Digitale ekten für Audiosignale oder für die Aufnahme von Mikrofonsignalen oder einer Gitarre. Mithilfe der vier E ektregler können die E ekt-Parameter schnell und einfach verändert werden.
  • Seite 8 Typen Drücken Sie den [SELECT]-Taster so oft, bis der gewünschte E ekttyp ausgewählt ist. MIC/GUITAR Wählt die E ekte für Mikrofonsignale (Sprache/Gesang) und Gitarre aus. Stabilisiert die Gesamtlautstärke und Lautheit des Ausgangssignals. Der TUBE SIMULATOR erzeugt den typischen warmen und dichten Klangcharakter eines Röhrenverstärkers. AUTO-LEVEL stellt den MASTERING Pegel eines zu leisen oder zu lauten Sounds auf eine normale Lautstärke.

  • Seite 9: Zusätzliche Funktionen

    Drücken, so dass die Taster-Anzeige erlischt. Verändern des Gitarrenverstärker-Typs Das UA-4FX2 besitzt einen „Amp Simulator”-E ekt. Dieser wirkt auf das Signal einer Gitarre, die an der MIC/GUITAR-Buchse angeschlossen ist. Weitere Informationen nden Sie im Abschnitt „Signalverlauf-Diagramm”. Die geänderte Einstellung wird automatisch gesichert.

  • Seite 10: Ausschalten Des Mikrofons Am Ohrhörer-Set

    Die geänderte Einstellung wird nicht automatisch gesichert. Abrufen der Werksvoreinstellungen (Factory Reset) Halten Sie den [ADVANCED EFFECTS]-Taster gedrückt und drücken Sie den [SELECT]-Taster. Verbinden Sie das UA-4FX2 mit dem Computer. Alle Anzeigen blinken für eine Sekunde und das UA-4FX2 ist damit auf die Werksvoreinstellungen zurück gesetzt.

  • Seite 12: Technische Daten

    Technische Daten Roland STREAM STATION (UA-4FX2): USB Audio Interface Sampling-Frequenz 44.1 kHz, 48 kHz, 96 kHz, 192 kHz Anzahl der Audio-Aufnahme-/ Aufnahme 2 Kanäle Wiedergabe-Kanäle Wiedergabe 2 Kanäle PC Interface 24 Bit Signalverarbeitung AD/DA-Konvertierung 24 Bit Internal 32 Bit Sampling-Frequenz...

  • Seite 13: Sicherheitshinweise

    Netzkabel aus der Steckdose und Wenn Sie die Kabel nicht wenden Sie sich in folgenden abziehen, besteht die Gefahr Vermeiden Sie Umgebungen mit: Fällen an Ihren Roland-Vertragspartner bzw. von Beschädigungen bzw. • extremen Temperaturen (z.B. Fehlfunktionen. Ihr Roland Service Center: direkte Sonneneinstrahlung, •...

  • Seite 14: Wichtige Hinweise

    • Roland ist ein eingetragenes Ober ächentemperatur der Abstell äche Warenzeichen bzw. Warenzeichen der können die Gummifüße an der Unterseite Roland Corporation in den USA und/oder des Geräts Abdrücke erzeugen, die anderen Ländern. eventuell nicht mehr zu beseitigen sind. • Alle anderen Firmennamen und •...
