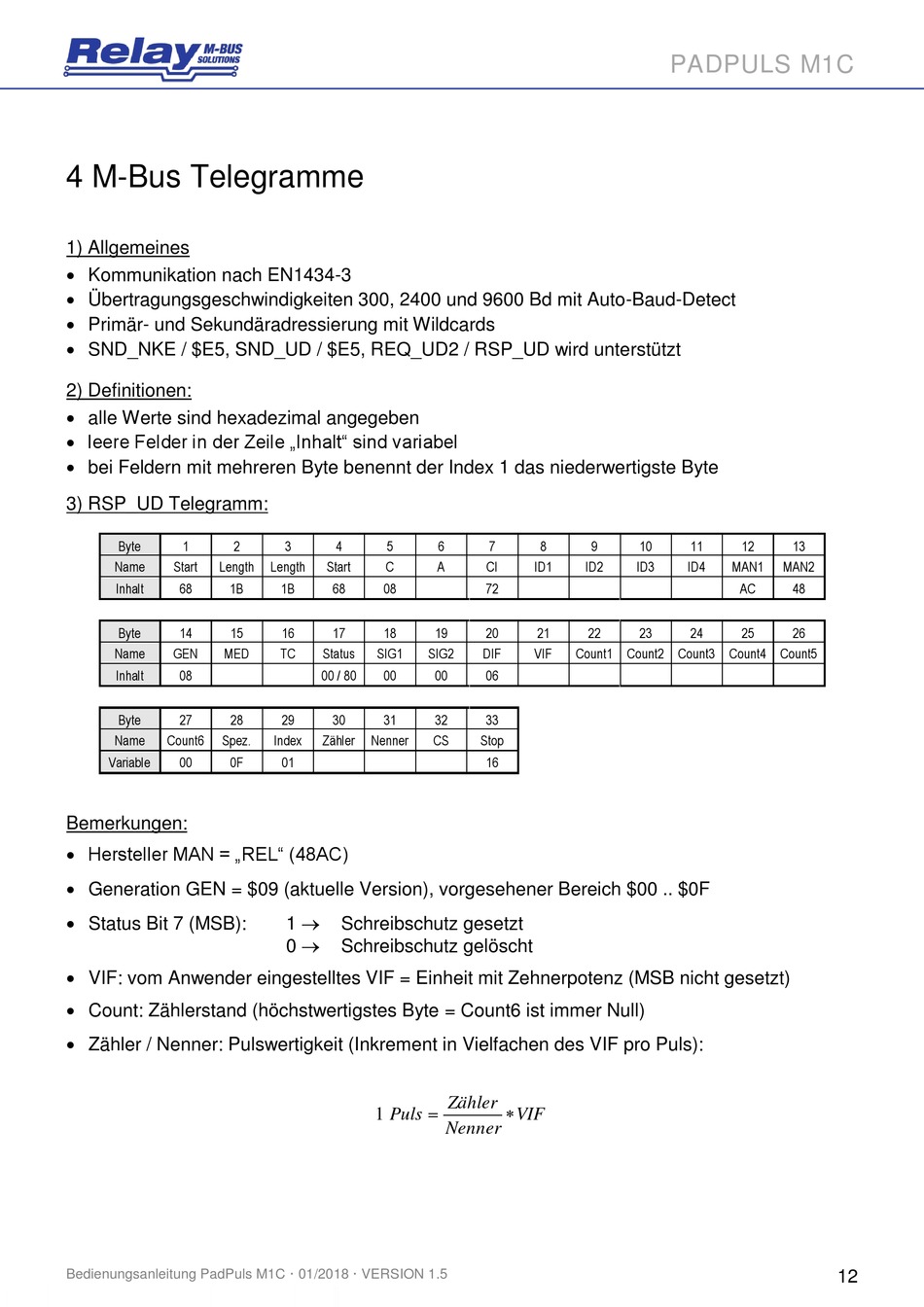

4 M-Bus Telegramme
1) Allgemeines
• Kommunikation nach EN1434-3
• Übertragungsgeschwindigkeiten 300, 2400 und 9600 Bd mit Auto-Baud-Detect
• Primär- und Sekundäradressierung mit Wildcards
• SND_NKE / $E5, SND_UD / $E5, REQ_UD2 / RSP_UD wird unterstützt
2) Definitionen:
• alle Werte sind hexadezimal angegeben
• leere Felder in der Zeile „Inhalt" sind variabel
• bei Feldern mit mehreren Byte benennt der Index 1 das niederwertigste Byte
3) RSP_UD Telegramm:
Byte 1 2
Name Start Length
Inhalt 68 1B
Byte 14 15
Name GEN MED
Inhalt 08
Byte 27 28
Name Count6 Spez.
Variable 00 0F
Bemerkungen:
• Hersteller MAN = „REL" (48AC)
• Generation GEN = $09 (aktuelle Version), vorgesehener Bereich $00 .. $0F
• Status Bit 7 (MSB):
• VIF: vom Anwender eingestelltes VIF = Einheit mit Zehnerpotenz (MSB nicht gesetzt)
• Count: Zählerstand (höchstwertigstes Byte = Count6 ist immer Null)
• Zähler / Nenner: Pulswertigkeit (Inkrement in Vielfachen des VIF pro Puls):
Bedienungsanleitung PadPuls M1C · 01/2018 · VERSION 1.5
3 4 5 6
Length Start C A
1B 68 08
16 17 18 19
TC Status SIG1 SIG2
00 / 80 00 00
29 30 31 32
Index Zähler Nenner CS
01
1 
Schreibschutz gesetzt
0 
Schreibschutz gelöscht

1 Puls
7 8 9
CI ID1 ID2
72
20 21 22
DIF VIF Count1 Count2 Count3 Count4 Count5
06
33
Stop
16
Zähler

VIF
Nenner
PADPULS M1C
10 11 12 13
ID3 ID4 MAN1 MAN2
AC 48
23 24 25 26
12
