Schritt 5: Anschluss Der Pelv-Kabel (Klasse 2: Usa) An Der Steuerstelle - Optional - Lutron Grafik Eye 3000 Series Installationsanleitung

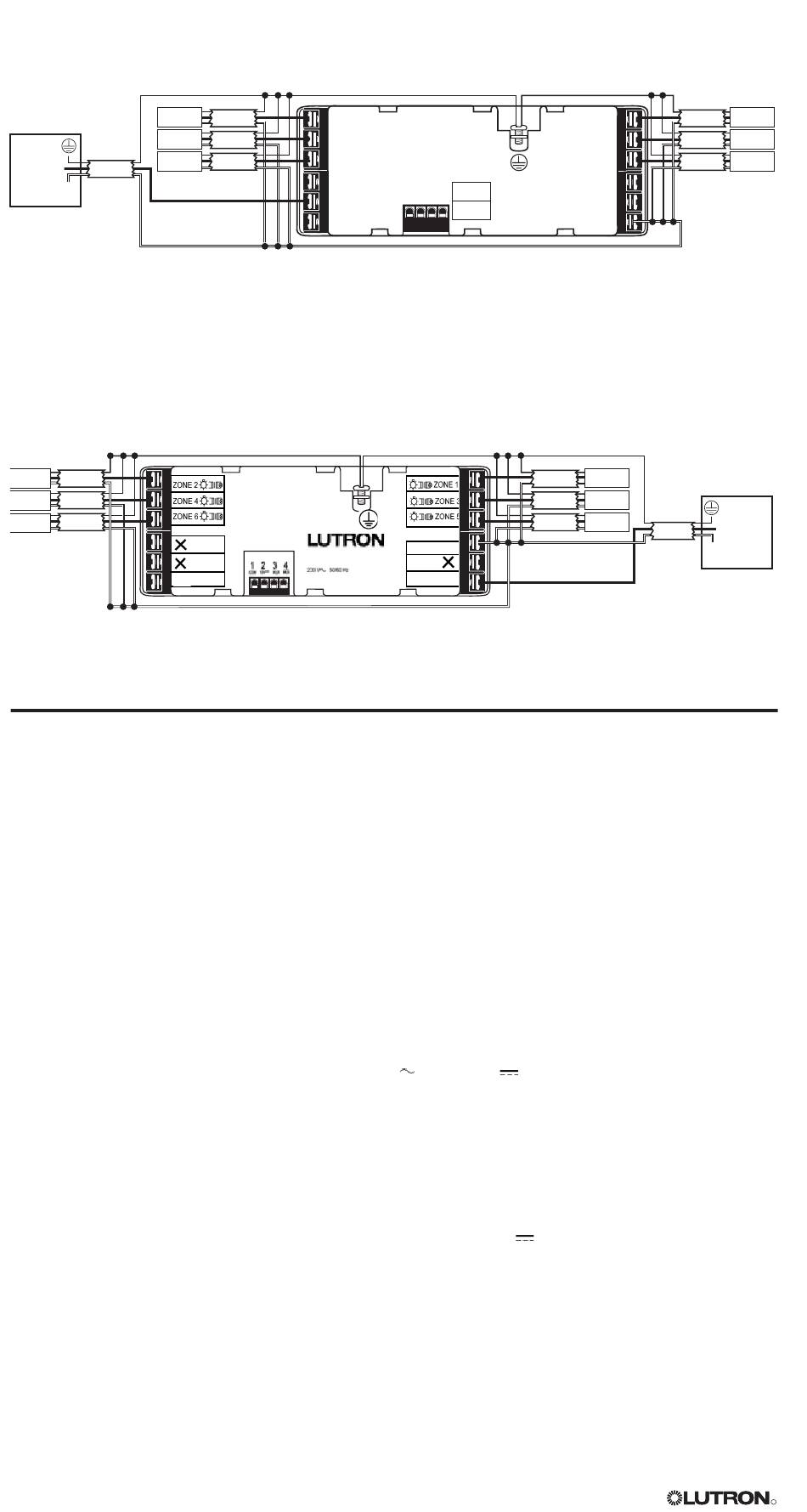

Netzanschlüsse für GRX*- und GRX-AU*-Modelle
(Steuerstelle mit 6 Zonen dargestellt)
Erde/Masse vom Verteilerschrank
Last 2
Verteilerschrank
Last 4
Last 6
Phase 2
2 2,5 mm
N
Eingangsspannung
vom Verteilerschrank
Neutralleiter vom Verteilerschrank
Netzanschlüsse für GRX-CE-Modelle* (Steuerstelle mit 6 Zonen dargestellt)
2
Last 2 2 2,5 mm
Last 4
2
2 2,5 mm
Last 6
2
2 2,5 mm
* Sollten Sie Fragen zum Delta-Netz oder anderen Netzen haben, wenden Sie sich bitte an Lutron.
Schritt 5: Anschluss der PELV-Kabel (Klasse 2: USA) an der
Steuerstelle – optional
Wenn in Ihrem Beleuchtungssystem Bedienstellen und/oder mehrere Steuerstellen verwendet
werden, ist PELV-Verkabelung (Klasse 2: USA) nötig, um die Geräte mit Strom zu versorgen und
die Kommunikation zwischen den Steuerstellen und den Bedienstellen sicherzustellen.
Wichtige Informationen zur Verkabelung
• Entsprechend den Lutron-Anforderungen müssen Steuerstellen und Bedienstellen mit zwei
verdrillten Leitungspaaren angeschlossen werden (Daisy-Chain). Jedes verdrillte Leitungspaar in
der PELV-Verkabelung (Klasse 2: USA) sollte aus zwei flexiblen 1,0-mm
• Benutzen Sie PELV-Kabel (Klasse 2: USA) mit entsprechender Zertifizierung. Eine Beschreibung
empfohlener Kabeltypen finden Sie unter "PELV-Kabel (Klasse 2: USA)" auf Seite 3.
• Die Anlage muss entsprechend allen lokalen und nationalen Vorschriften installiert werden.
• Die Leitungen der Bedienstellen werden als Kreise der Kategorie 2 (USA) bzw. als
Schutzkleinspannungskreise mit Schutzerdung (IEC) eingestuft. Wenn nicht anders
angegeben, übersteigt die Spannung nicht 24 V
genügen diese Kreise den Anforderungen NFPA 70
Schutzkleinspannungskreise mit Schutzerdung genügen sie den Anforderungen IEC 60364-
4-41, VDE 0100 Teil 410, BS7671:1992 und anderen gleichwertigen Normen und Standards.
Externe Kreise, die an die RS232-, Ethernet-, DMX512- oder andere Schnittstellen der
Zusatzgeräte angeschlossen werden, müssen von Herstellern der Kategorie 2 stammen oder
allen in Ihrem Land geltenden Anforderungen an Schutzkleinspannungskreise mit Schutzerdung
entsprechen.
• Der PELV-Schutzkleinspannungskreis (Klasse 2: USA) hat 12 V
• Der Mindestabstand zwischen den PELV-Leitungen (Klasse 2: USA) und den Netzleitungen soll
mindestens 7 mm betragen.
6 Installationsanleitung für GRAFIK Eye
2
2 2,5 mm
2
2 2,5 mm
2
2 2,5 mm
