Stap 8: Sluit de wandstations aan – optioneel
Als uw verlichtingssysteem wandstations gebruikt, dan moeten die ook op de juiste wijze worden
aangesloten m .b .v . PELV (klasse 2-VS)-bekabeling .
OPMERKING: Procedures voor het installeren en adresseren van wandstations vindt u in de
instructies bij elk afzonderlijk apparaat. Wandstations dienen te
worden geïnstalleerd door een gekwalificeerde elektromonteur,
in overeenstemming met plaatselijke en landelijke elektrische
voorschriften
1. Verbind de laagspannings-voedingskabel (PELV (klasse 2-VS)
getwist aderpaar) door (daisy-chain) van de regeleenheid naar
max. drie wandstations.Dit gebeurt met de klemmen 1
(massa) en 2 (12 V ) .
2. Sluit de bedrading naar klem 2 zodanig aan dat de
regeleenheid ten hoogste drie wandstations voedt.
OPMERKING: Als u meer dan drie wandstations moet voeden
met één regeleenheid, installeer dan een externe voeding
van 12 V (15 V bij CE/AU-modellen). Zie blz. 10 voor
instructies.
3. Verbind de gegevenskabel (PELV (klasse 2-VS) getwist
aderpaar) door (daisy-chain) van de regeleenheid naar de
klemmen 3 en 4 (MUX) van elk wandstation .
WAARSCHUWING! Controleer of er nergens blanke
draad blootligt na het aansluiten . Het aanbevolen
aanhaalmoment is 0,4 Nm voor klasse 2-VS/PELV-aansluitingen .

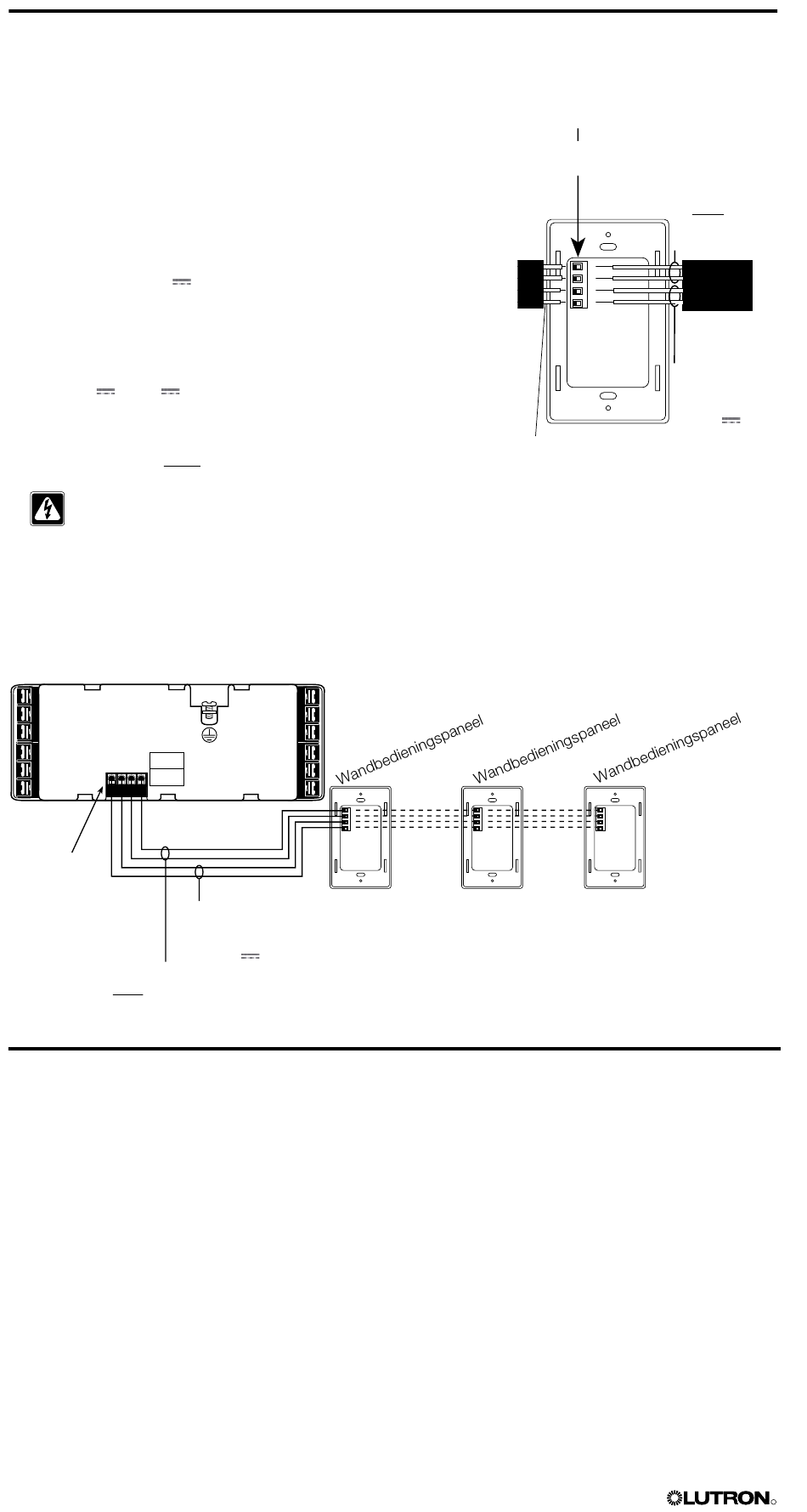

Regeleenheid aangesloten op drie wandstations
Regeleenheid
GRAFIK Eye 3000
ZONE 2
CU WIRE ONLY
ZONE 4
ZONE 6
Class 2
USA
1 2 3 4 CLASS 2
HOT/LIVE
IEC
PELV
SSA
Op elke klem
kunnen max .
twee draden
2
van 1,0 mm
aangesloten
worden
Gegevens-
verbinding:
4: MUX
3: MUX
Stap 9: Sluit andere accessoires aan – optioneel
Als uw verlichtingssysteem ook andere accessoires wandstations gebruikt (bijv .
rolgordijnbesturing, interfaces, vermogensversterkers), dan moeten die ook worden aangesloten
met geschikte kabels .
Procedures voor het installeren en aansluiten van andere accessoires vindt u in de instructies bij
elke afzonderlijke accessoire .
Belangrijke bedradinginformatie
• Accessoires moeten door een gekwalificeerde elektromonteur geïnstalleerd worden in
overeenstemming met alle van toepassing zijnde plaatselijk en landelijke voorschriften .
• Gebruik de juiste, gecertificeerde kabelsoort zoals aangegeven in de instructies die bij de
accessoire zitten .
 Installatiehandleiding voor de regeleenheid van de GRAFIK Eye
ZONE 1
ZONE 3
ZONE 5
NEUTRAL
PELV (klasse
2-VS)
voedingskabel:
2: 12 V
1: massa
4 4
3 3
2 2
1 1
Maximale afstand tussen de GRAFIK Eye-
regeleenheid en het derde wandstation is 300 m. Bij
grotere afstanden, of als meer dan drie wandstations
gevoed dienen te worden, zie blz. 10.
Op elke klem kunnen max . twee
2
draden van 1,0 mm worden aangesloten
4
3
2
1
2
2 x 1,0 mm
getwiste
paar
4
3
2
1
3000-serie
®
Gegevensver-
binding:
4: MUX
3: MUX
PELV
(klasse 2-VS)
voedingskabel:
2: 12 V
1: massa
