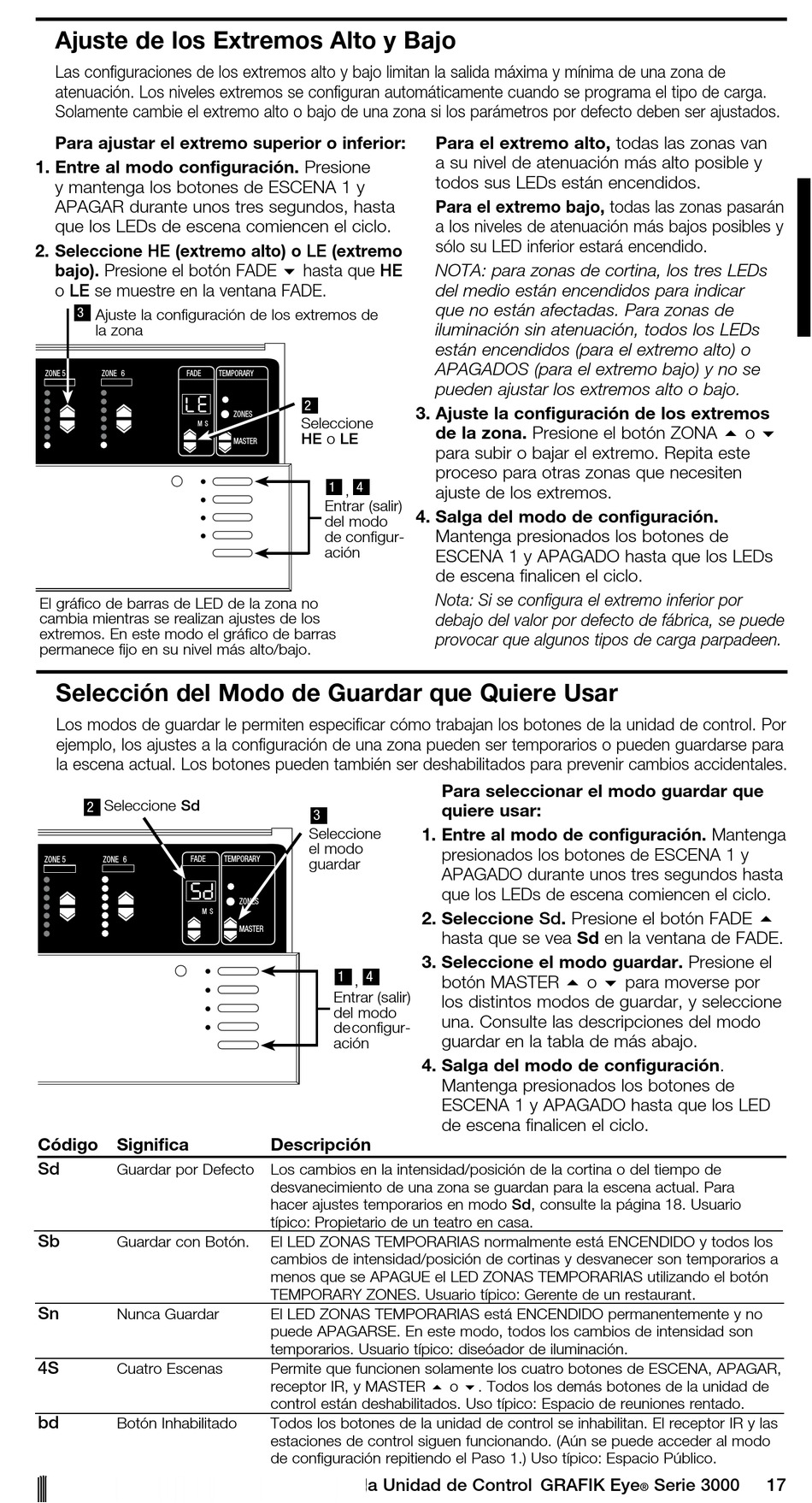

Ajuste de los Extremos Alto y Bajo
Las configuraciones de los extremos alto y bajo limitan la salida máxima y mínima de una zona de
atenuación . Los niveles extremos se configuran automáticamente cuando se programa el tipo de carga .
Solamente cambie el extremo alto o bajo de una zona si los parámetros por defecto deben ser ajustados .
Para ajustar el extremo superior o inferior:
1. Entre al modo configuración. Presione
y mantenga los botones de ESCENA 1 y
APAGAR durante unos tres segundos, hasta
que los LEDs de escena comiencen el ciclo .
2. Seleccione HE (extremo alto) o LE (extremo
bajo). Presione el botón FADE 6 hasta que HE
o LE se muestre en la ventana FADE .
3
Ajuste la configuración de los extremos de
la zona
ZONE 5 ZONE 6 FADE
El gráfico de barras de LED de la zona no
cambia mientras se realizan ajustes de los
extremos . En este modo el gráfico de barras
permanece fijo en su nivel más alto/bajo .
Selección del Modo de Guardar que Quiere Usar
Los modos de guardar le permiten especificar cómo trabajan los botones de la unidad de control . Por
ejemplo, los ajustes a la configuración de una zona pueden ser temporarios o pueden guardarse para
la escena actual . Los botones pueden también ser deshabilitados para prevenir cambios accidentales .
Seleccione Sd
2
ZONE 5 ZONE 6
Código Significa
Sd
Guardar por Defecto
Sb
Guardar con Botón .
Sn
Nunca Guardar
S
Cuatro Escenas
bd
Botón Inhabilitado
Guía de Instalación de la Unidad de Control GRAFIK Eye
R
TEMPORARY
2
ZONES
Seleccione
M S
HE o LE
MASTER
1
Entrar (salir)
del modo
de configur-
ación
3
Seleccione
el modo
FADE TEMPORARY
guardar
ZONES
M S
MASTER
1
Entrar (salir)
del modo
de configur-
ación
Descripción
Los cambios en la intensidad/posición de la cortina o del tiempo de
desvanecimiento de una zona se guardan para la escena actual . Para
hacer ajustes temporarios en modo Sd, consulte la página 18 . Usuario
típico: Propietario de un teatro en casa .
El LED ZONAS TEMPORARIAS normalmente está ENCENDIDO y todos los
cambios de intensidad/posición de cortinas y desvanecer son temporarios a
menos que se APAGUE el LED ZONAS TEMPORARIAS utilizando el botón
TEMPORARY ZONES . Usuario típico: Gerente de un restaurant
El LED ZONAS TEMPORARIAS está ENCENDIDO permanentemente y no
puede APAGARSE . En este modo, todos los cambios de intensidad son
temporarios . Usuario típico: diseóador de iluminación .
Permite que funcionen solamente los cuatro botones de ESCENA, APAGAR,
receptor IR, y MASTER 5 o 6 . Todos los demás botones de la unidad de
control están deshabilitados . Uso típico: Espacio de reuniones rentado .
Todos los botones de la unidad de control se inhabilitan . El receptor IR y las
estaciones de control siguen funcionando . (Aún se puede acceder al modo
de configuración repitiendo el Paso 1 .) Uso típico: Espacio Público .
Para el extremo alto, todas las zonas van
a su nivel de atenuación más alto posible y
todos sus LEDs están encendidos .
Para el extremo bajo, todas las zonas pasarán
a los niveles de atenuación más bajos posibles y
sólo su LED inferior estará encendido .
NOTA: para zonas de cortina, los tres LEDs
del medio están encendidos para indicar
que no están afectadas. Para zonas de
iluminación sin atenuación, todos los LEDs
están encendidos (para el extremo alto) o
APAGADOS (para el extremo bajo) y no se
pueden ajustar los extremos alto o bajo.
3. Ajuste la configuración de los extremos
de la zona. Presione el botón ZONA 5 o 6
para subir o bajar el extremo . Repita este
proceso para otras zonas que necesiten
4
ajuste de los extremos .
,
4. Salga del modo de configuración.
Mantenga presionados los botones de
ESCENA 1 y APAGADO hasta que los LEDs
de escena finalicen el ciclo .
Nota: Si se configura el extremo inferior por
debajo del valor por defecto de fábrica, se puede
provocar que algunos tipos de carga parpadeen.
Para seleccionar el modo guardar que
quiere usar:
1. Entre al modo de configuración. Mantenga
presionados los botones de ESCENA 1 y
APAGADO durante unos tres segundos hasta
que los LEDs de escena comiencen el ciclo .
2. Seleccione Sd. Presione el botón FADE 5
hasta que se vea Sd en la ventana de FADE .
3. Seleccione el modo guardar. Presione el
4
botón MASTER 5 o 6 para moverse por
,
los distintos modos de guardar, y seleccione
una . Consulte las descripciones del modo
guardar en la tabla de más abajo .
4. Salga del modo de configuración .
Mantenga presionados los botones de
ESCENA 1 y APAGADO hasta que los LED
de escena finalicen el ciclo .
.
