Funktionen
Zustand
1
2
3
4
Tabelle 14: Leitungszustände und Verhalten der Vorrangschaltung
Konfiguration mit HSComm
Diese Funktion kann nicht direkt über die Konfigurationssoftware HSComm
eingestellt werden. Der zugehörige AT-Befehl zum Einschalten der Vorrang-
Funktion kann jedoch über das Eingabefeld „Initialisierungsstring" (Seite 31,
Abbildung 4, Position 13) an das INSYS 19'' Modem 336/56k gesendet werden.
56
U
1
2

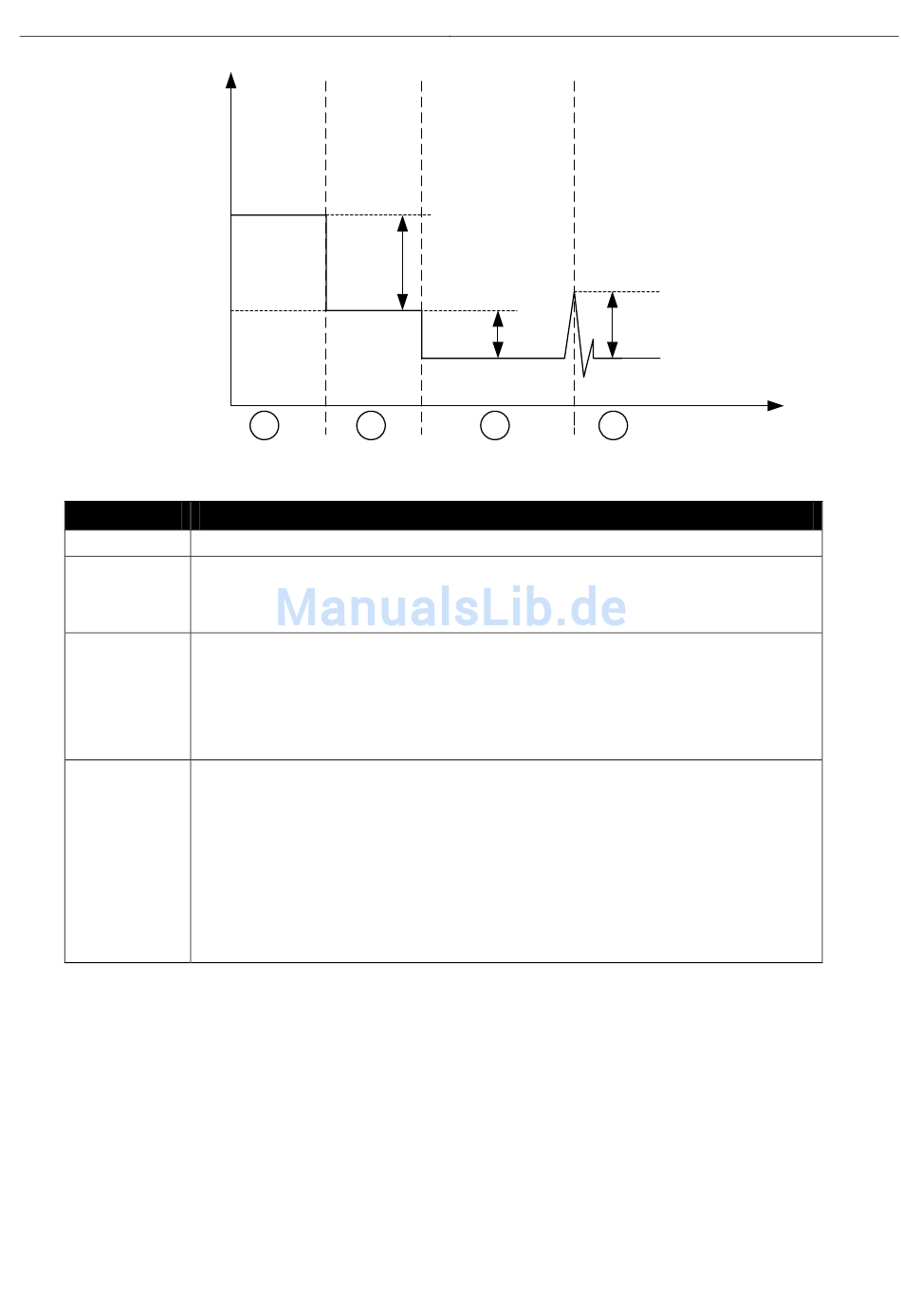

Abbildung 6: Leitungszustände und Spannungen in der Leitung
Erklärung
Es besteht keine Verbindung. Die Leitung ist frei.
Es besteht eine Verbindung. Das Telefon ist abgenommen und ist mit einer Gegen-
stelle verbunden. Die Spannung in der Leitung ist um den Betrag von U1 abgesun-
ken. Das INSYS 19'' Modem 336/56k kann so erkennen, dass die Leitung besetzt ist.
Es besteht eine Verbindung, allerdings hat diesmal das INSYS 19'' Modem 336/56k
die Leitung besetzt und ist mit einer Gegenstelle verbunden. Wird das nachgeschal-
tete Telefon abgehoben, so sinkt die Spannung um den Betrag U2 ab. Das INSYS 19''
Modem 336/56k erkennt daran, dass das Telefon abgenommen wurde und beendet
die Verbindung.
Die Leitung ist während einer Modemverbindung besetzt. Sobald die Gegenstelle
auflegt, erkennt das INSYS 19'' Modem 336/56k am kurzen Spannungsanstieg U3
(dem Knackgeräusch in der Leitung), dass die Gegenstelle aufgelegt hat. Dabei wir
der Ereigniscode des S-Registers 86 auf 25 (Gegenstelle hat aufgelegt) gesetzt. Da-
durch hält das INSYS 19'' Modem 336/56k die Leitung nicht unnötig lange offen.
Werden Telefonanlagen verwendet, die das „Knacken" bzw. den kurzen Span-
nungsanstieg abdämpfen, kann es sein, dass die Erkennung des Auflegens durch die
Gegenstelle nicht funktioniert.
U1
U2
3
INSYS 19'' Modem 336/56k
U3
t
4
