Matrix Ruderer Bedienungsanleitung Seite 9

4.3 AUFBAUSCHRITTE

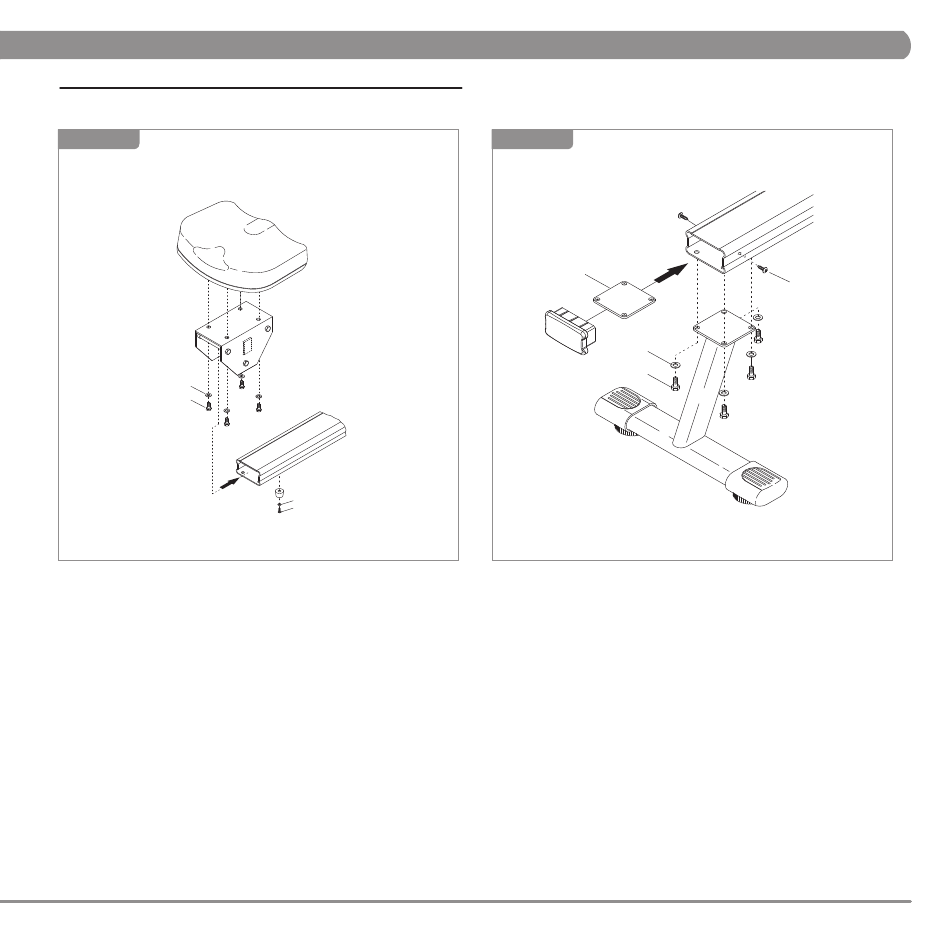

SCHRITT 3
D10
D10
D09
D09
F19
F07
Befestigen Sie den SITZ mit den vier Schrauben (D09) und der Unterleg-
scheibe (D10) an der SITZBREMSE.
Schieben Sie die SITZVORRICHTUNG auf die LAUFSCHIENE.
Befestigen Sie den ANSCHLAGPUFFER mit Hilfe der Schraube (F07) und
der Unterlegscheibe (F19) an der LAUFSCHIENE.
KAPITEL 4: t
eIlelIste und
F19
F07
z
usammenbau
SCHRITT 4
F04
H05
H04
Platzieren Sie die BODENPLATTE FÜR DEN HINTEREN FUSS (F04) in der
LAUFSCHIENE.
Befestigen Sie den HINTEREN STANDFUSS, indem Sie die jeweils vier
Schraubenlöcher der LAUFSCHIENE, der BODENPLATTE, sowie des
FUSSES passgenau ausrichten. Dann stecken Sie die Spannscheiben (H05)
auf die Schrauben (H04) und verschrauben den Fuß mit der Bodenplatte.
Drücken Sie die ABDECKBLENDE in die LAUFSCHIENE und schrauben Sie
diese mit den Schrauben (F20) fest.
F04
F20
H05
H04
F20
7
