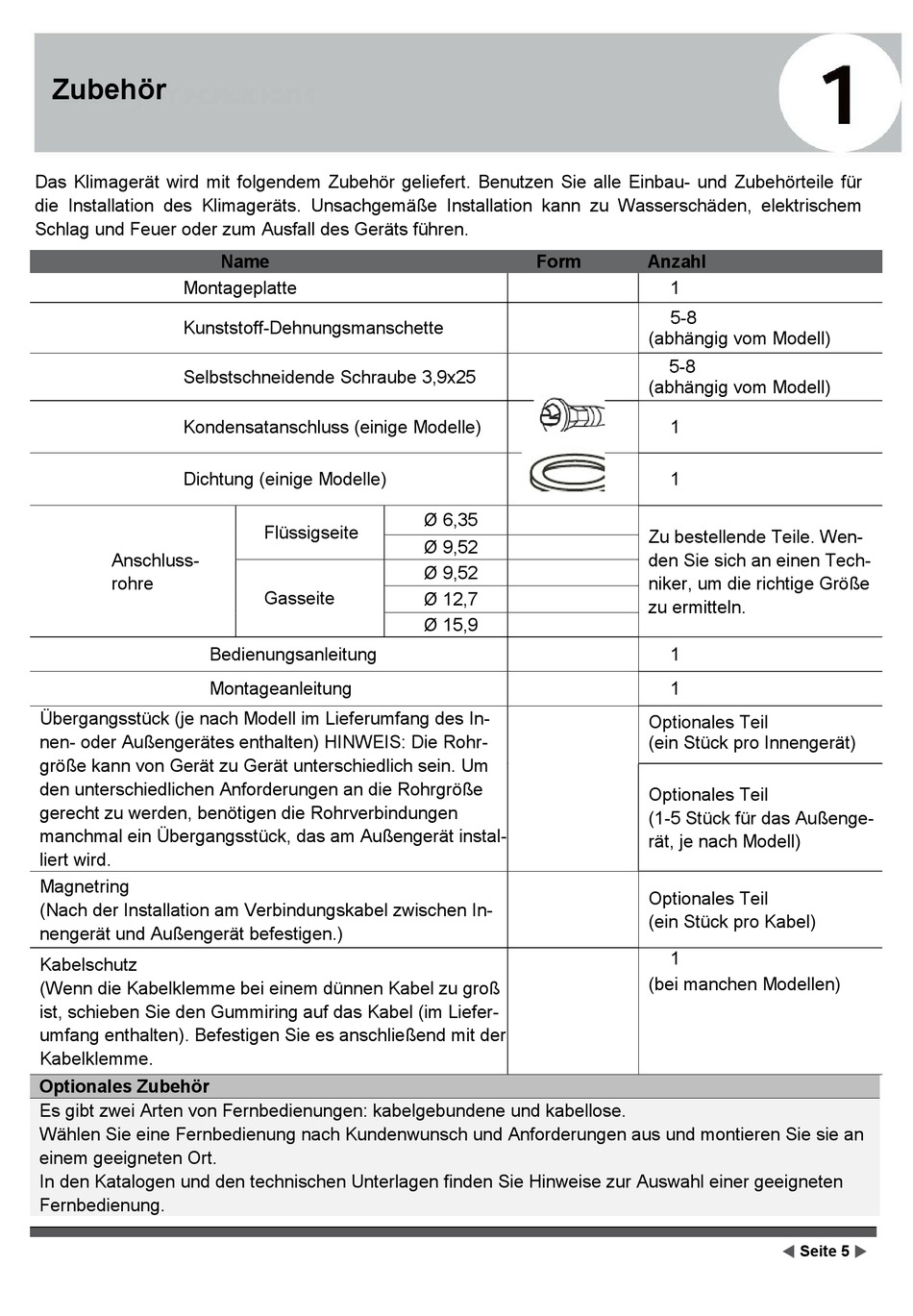

Zubehör
Das Klimagerät wird mit folgendem Zubehör geliefert. Benutzen Sie alle Einbau- und Zubehörteile für
die Installation des Klimageräts. Unsachgemäße Installation kann zu Wasserschäden, elektrischem
Schlag und Feuer oder zum Ausfall des Geräts führen.
Montageplatte
Kunststoff-Dehnungsmanschette
Selbstschneidende Schraube 3,9x25
Kondensatanschluss (einige Modelle)
Dichtung (einige Modelle)
Anschluss-
rohre
Übergangsstück (je nach Modell im Lieferumfang des In-
nen- oder Außengerätes enthalten) HINWEIS: Die Rohr-
größe kann von Gerät zu Gerät unterschiedlich sein. Um
den unterschiedlichen Anforderungen an die Rohrgröße
gerecht zu werden, benötigen die Rohrverbindungen
manchmal ein Übergangsstück, das am Außengerät instal-
liert wird.
Magnetring
(Nach der Installation am Verbindungskabel zwischen In-
nengerät und Außengerät befestigen.)
Kabelschutz
(Wenn die Kabelklemme bei einem dünnen Kabel zu groß
ist, schieben Sie den Gummiring auf das Kabel (im Liefer-
umfang enthalten). Befestigen Sie es anschließend mit der
Kabelklemme.
Optionales Zubehör
Es gibt zwei Arten von Fernbedienungen: kabelgebundene und kabellose.
Wählen Sie eine Fernbedienung nach Kundenwunsch und Anforderungen aus und montieren Sie sie an
einem geeigneten Ort.
In den Katalogen und den technischen Unterlagen finden Sie Hinweise zur Auswahl einer geeigneten
Fernbedienung.
Name
Flüssigseite
Gasseite
Bedienungsanleitung
Montageanleitung
Form
Ø 6,35
Ø 9,52
Ø 9,52
Ø 12,7
Ø 15,9
Anzahl
1
5-8
(abhängig vom Modell)
5-8
(abhängig vom Modell)
1
1
Zu bestellende Teile. Wen-
den Sie sich an einen Tech-
niker, um die richtige Größe
zu ermitteln.
1
1
Optionales Teil
(ein Stück pro Innengerät)
Optionales Teil
(1-5 Stück für das Außenge-
rät, je nach Modell)
Optionales Teil
(ein Stück pro Kabel)
1
(bei manchen Modellen)
Seite 5
