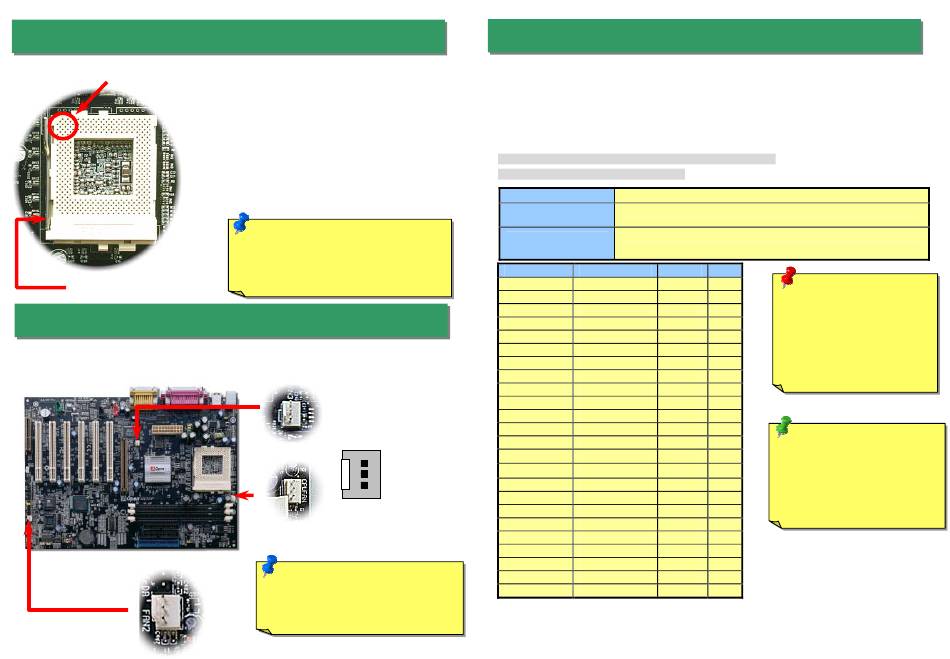

3. Installation der CPU
CPU Pin 1 und Schnittstellenkante
CPU-Schnittstellenhebel
4. Installation des CPU- Gehäuselüfters
Plug in the CPU fan cable to the 3-pin CPU FAN connector. If you have chassis fan,
you can also plug it on FAN2 or FAN3 (without H/W monitoring) connector.
Fan2-Anschluss
1.
Ziehen Sie den CPU-Schnittstellenhebel nach
oben bis zu einem Winkel von 90 Grad.
2.
Finden Sie Pin 1 der Schnittstelle und suchen
nach einer (goldenen) Schnittkante auf dem
oberen CPU-Interface. Richten Sie Pol 1 an
der Schnittkante aus und stecken die CPU
dann in der Schnittstelle.
3.
Drücken Sie den CPU-Schnittstellenhebel
nach unten und beenden die CPU-Installation.
Anmerkung: Wenn Sie Pol 1 der
CPU-Schnittstelle und die Schnittkante
nicht korrekt aneinander ausrichten,
kann die CPU beschädigt werden.
Fan3-Anschluss
Anschluss für CPU-Lüfter
Anmerkung: Einige CPUs haben
keinen Sensorpin und können die
Lüfter-Überwachungsfunktion
nicht unterstützen.
5. Einstellung der CPU-Spannung und & Frequenz
Einstellung der CPU-Kernspannung
Dieses Motherboard unterstützt die CPU-VID-Funktion. Die CPU-Kernspannung wird
automatisch erkannt. Der Spannungsbereich beträgt 1.3V bis 3.5V. Sie müssen die
CPU-Kernspannung nicht selbst einstellen.
Einstellung der CPU-Frequenz
Dieses Motherboard hat ein jumperloses Design. Sie können die CPU-Frequenz im BIOS
einstellen – die Bedienung von Schaltern und Jumpern ist nicht nötig.
BIOS Setup > Frequency / Voltage Control > CPU Speed Setup
Kernfrequenz = CPU FSB-Takt * CPU-Rate
CPU-Rate
CPU FSB (Nach
BIOS-Tabelle)
CPU FSB (Manuelle
Einstellung)
CPU
Celeron 300A
Celeron 366
Celeron 366
Celeron 400
Celeron 433
Celeron 466
Celeron 500
Celeron 533
Celeron 566
Celeron 600
Pentium III 600E
Pentium III 650E
Pentium III 700E
Pentium III 750E
GND
Pentium III 800E
+12V
Sensor
Pentium III 850E
Pentium III 533EB
Pentium III 600EB
Pentium III 667EB
Pentium III 733EB
Pentium III 800EB
Pentium III 866EB
Pentium III 933EB
Pentium III 1000EB
daher
2x, 2.5x, 3x, 3.5x, 4x, 4.5x, 5x, 5.5x, 6x, 6.5x, 7x, 7.5x und 8x
66.8, 68.5, 75, 83.3, 100, 103, 112, 117, 124, 129, 133.3, 138, 143, 148, 150MHz.
66~166MHz, einstellbar in 1MHz-Schritten
CPU Core Frequency
FSB Clock
Ratio
300MHz
66MHz
4.5x
366MHz
66MHz
5.5x
366MHz
66MHz
5.5x
400MHz
66MHz
6x
433MHz
66MHz
6.5
466MHz
66MHz
7x
500MHz
66MHz
7.5x
533MHz
66MHz
8x
566MHz
66MHz
8.5x
600MHz
66MHz
9x
600MHz
100MHz
6x
650MHz
100MHz
6.5x
700MHz
100MHz
7x
750MHz
100MHz
7.5
800MHz
100MHz
8x
850MHz
100MHz
8.5x
533MHz
133MHz
4x
600MHz
133MHz
4.5x
667MHz
133MHz
5x
733MHz
133MHz
5.5
800MHz
133MHz
6x
866MHz
133MHz
6.5
933MHz
133MHz
7x
1GHz
133MHz
7.5x
®
Warnung:
Der
Intel
i185EP-Chipsatz unterstützt
maximal 133MHz FSB- und
66MHz AGP-Takt. Höhere
Takteinstellungen
können
das
System
schwer
beschädigen.
Tip: Wenn sich Ihr System
wegen Übertaktens aufhängt
oder
nicht
mehr
bootet,
können Sie die Voreinstellung
(433Mhz)
über
die
Taste
<Pos1 > wiederherstellen.
