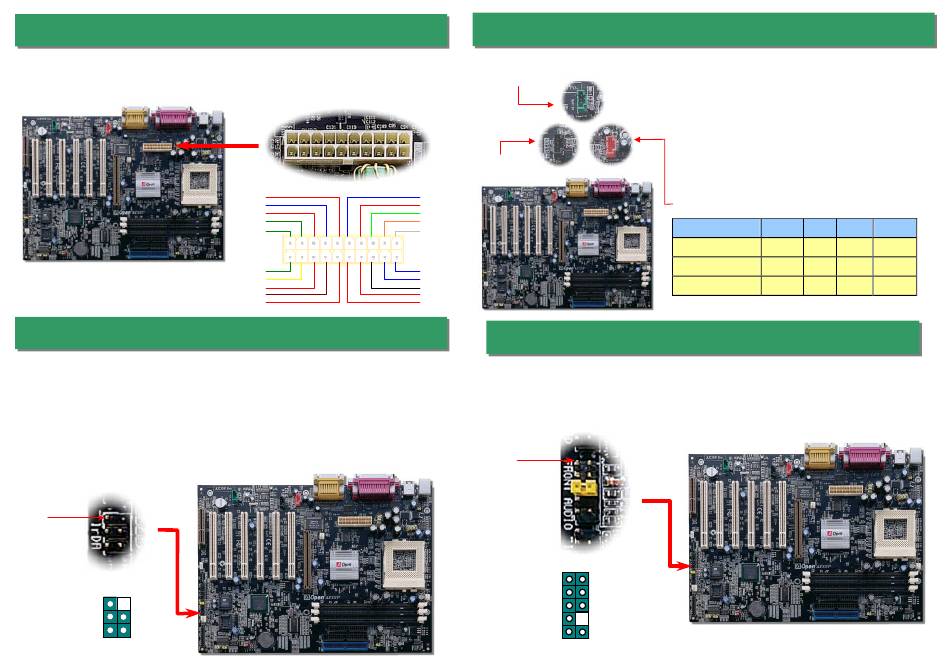

10. Anschluss des ATX-Netzanschlusses
Das ATX-Netzteil verwendet den unten gezeigten 20-poligen Anschluss. Vergewissern
Sie sich, dass Sie ihn in die richtige Richtung einsetzen.
11. Anschluss des IrDA-Anschlusses
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert
werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95
PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks,
PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR
(115.2Kbps, 2 Meter) und ASK-IR (56Kbps). Installieren Sie das Infrarotmodul am
IrDA-Anschluss und aktivieren die Infrarotfunktion im BIOS-Setup unter „UART Mode
select". Achten Sie beim Einstecken des IrDA-Anschlusses auf korrekte Ausrichtung.
Pin 1
NC
+5V
GND
IR_TX
IR_RX
COM
+5V
COM
+3.3V
+3.3V
+3.3V
-12V
COM
PS-ON
COM
12. Anschluss des CD- / Modem- u. AUX-IN-Anschlusses
AUX-IN
(Grün)
+5V
COM
PW-OK
5VSB
+12V
+5V
+5V
-5V
COM
COM
13. Frontplatten-Audiofunktion
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die integrierte Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor dem Anschluss des Kabels die Jumperabdeckung des
Frontplatten-Audioanschlusses. Entfernen Sie diese gelbe Jumperabdeckung nicht,
wenn Ihr Gehäuse an der Frontplatte über keinen Audioanschluss verfügt.
Pin 1
1
2
GND
MIC_IN2
+5V
VREFOUT
NC
PHONE_R
NC
NC
PHONE_L
9 10
Der CD-IN-Anschluss wird zum Anschluss des CD
Audio-Kabels des CDROM- oder DVD-Laufwerks an den
integrierten Soundschaltkreis verwendet.
Der Modem-CN-Anschluss wird zum Anschluss des Mono
In/ Mic Out-Kabels des internen Modems an den integrierten
Soundschaltkreis verwendet.
Der Video_Audio_IN-Anschluss wird zum Anschluss des
MPEG Audio-Kabels der MPEG-Karte an den integrierten
Soundschaltkreis verwendet.
MODEM-CN (Rot)
Anschluss
Pin1
Pin2
Pin3
CD-IN
Links
GND
GND
Modem-CN
Mono In GND
GND Mic-Out
AUX-IN
Links
GND
GND
Pin4
Rechts
Rechts
