Seite 1: Inhalt Dieses Handbuchs
AX34-U Dokumentnummer: AX34U-OL-G0203B... -
Seite 2: Inhaltsverzeichnis
AX34-U .............................1 Inhalt dieses Handbuchs ..............................2 Wichtige Anmerkungen ..............................8 Bevor Sie beginnen .................................9 Überblick ..................................10 Technische Höhepunkte ..............................11 Schnellinstallation................................14 Layout des Motherboards ..............................15 Blockdiagramm ................................16 Hardware-Installation ........................17 JP14 zum Löschen der CMOS-Daten ..........................18 CPU-Installation ................................19 JP23 zur Einstellung der FSB/PCI-Taktrate ........................21 Jumperloses CPU-Design..............................23... - Seite 3 Automatische Wiederaufnahme des Netzstroms......................34 IDE-, Floppy- und IDE RAID-Anschluss .........................35 IrDA-Anschluss................................37 WOM (Nullspannungs-Weckfunktion für Modem) ......................38 WOL (Wake on LAN) ..............................41 AGP (Accelerated Graphic Port)-Erweiterungssteckplatz ....................43 AMR (Audio/Modem Riser) ............................44 PC99 - Farbkodiertes Feld auf der Rückseite ........................45 Unterstützung für zusätzlichen USB-Port........................46 JP12 - Jumper für die Soundfunktion..........................47 CD-Audioanschluss ...............................48 Modem-Audio-Anschluss ...............................49...
- Seite 4 Layout (Frequency Isolation Wall) ..........................58 Aluminium-Kühlblech ..............................59 Treiber und Hilfsprogramme .......................60 Bonus-CD mit Autorun-Menü ............................61 Installation des VIA 4 in 1-Treibers ..........................62 Installation des Onboard-Soundtreibers.........................63 ACPI “Suspend To Hard Drive” ............................65 ACPI “Suspend to RAM” (STR)............................70 AWARD BIOS ..........................72 Über die BIOS-Funktionsbeschreibungen … .........................73 Benutzung des Award™...
- Seite 5 AMR (Audio/Modem Riser) ............................83 AOpen Bonus-CD ................................83 APM (Advanced Power Management) ...........................83 ATA (AT Attachment)..............................83 ATA/66 ...................................84 ATA/100 ..................................84 BIOS (Basic Input/Output System) ..........................84 Bus Master IDE (DMA mode)............................84 CNR (Communication and Networking Riser) ........................85 CODEC (Coding and Decoding) ............................85 DDR (Double Data Rated) SDRAM..........................85...
- Seite 6 FC-PGA (Flip Chip-Pin Grid Array) ..........................88 Flash ROM ..................................88 FSB (Front Side Bus) Clock............................88 C Bus ..................................88 IEEE 1394 ..................................89 Parity Bit..................................89 PBSRAM (Pipelined Burst SRAM) ..........................89 PC100 DIMM .................................90 PC133 DIMM .................................90 PC-1600 or PC-2100 DDR DRAM ..........................90 PCI (Peripheral Component Interface) Bus........................90 PDF-Format...................................91 PnP (Plug and Play) ..............................91 POST (Power-On Self Test) ............................91...
- Seite 7 SMBus (System Management Bus) ..........................93 SPD (Serial Presence Detect) ............................93 Ultra DMA ..................................93 USB (Universal Serial Bus)............................94 VCM (Virtual Channel Memory) .............................94 ZIP-Datei ..................................94 Fehlerbehebung ..........................95 Technische Unterstützung ......................99 Teilnummer und Seriennummer .........................100 Produktregistrierung ........................102 Kontakt mit uns ........................103...
-
Seite 8: Ax34-U
Alle in diesem Benutzerhandbuch enthaltenen Spezifikationen und Informationen können ohne vorherige Ankündigung verändert werden. AOpen behält sich das Recht vor, diese Publikation zu überarbeiten und Änderungen vorzunehmen. AOpen übernimmt keine Verantwortung für Fehler oder Ungenauigkeiten in diesem Handbuch, einschließlich der darin beschriebenen Software. -
Seite 9: Bevor Sie Beginnen
Dieses Online-Handbuch erläutert Ihnen die Installation dieses Produkts. Alle nützlichen Informationen werden in den folgenden Kapiteln beschrieben. Bewahren Sie sich dieses Handbuch für zukünftige Upgrades oder Änderungen der Systemkonfiguration auf. Dieses Online-Handbuch ist im PDF-Format gespeichert. Wir empfehlen Ihnen, Adobe Acrobat Reader 4.0 zu verwenden, um das Handbuch Online zu lesen. -
Seite 10: Überblick

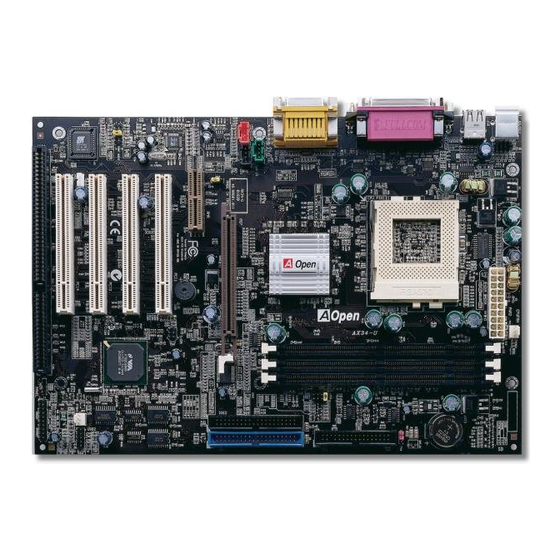

Ü Ü ® Vielen Dank für den Kauf des AOpen-Motherboards AX34-U. Das AX34-U ist ein Intel Socket 370-Motherboard, das auf dem ATX-Formfaktor basierend den VIA Apollo Pro 133-Chipsatz unterstützt. Aufgrund des hochleistungsfähigen, integrierten ® ® Chipsatzes kann das AX34-U-Motherboard Pentium III- (Coppermine &... - Seite 11 Der VIA Apollo Pro 133T-Chipsatz dieses Motherboards enthält verschiedene Controller, einschließlich für die 32-Bit Accelerated Graphics Port (AGP)-Funktionalität, den 32-Bit PCI-Bus und verbessertes, hochleistungsfähiges 64-Bit DRAM. Durch die leistungsstarken Funktionen des Chipsatzes kann der CPU Front Side Bus (FSB) des AX34-U problemlos mit 66/100/133MHz ®...
- Seite 12 Der Onboard-PCI Bus Master IDE-Controller unterstützt über zwei Anschlüsse auf zwei Kanälen bis zu vier IDE-Geräte. Außerdem unterstützt er Ultra DMA 33/66/100, die PIO-Modi 3 und 4, den Bus Master IDE DMA-Modus 5 sowie „Enhanced IDE“-Geräte. Onboard-AC97 Sound Das AX34-U verfügt über einen AD1885 AC97-Soundchip. Diese integrierte Audiofunktion beinhaltet ein vollständiges Audioaufnahme und -Wiedergabesystem.
-
Seite 13: Schnellinstallation
Dieses Motherboard verfügt zum Anschluss von USB-Interface-Geräten wie Mäusen, Modems, Scannern usw. über vier USB-Anschlüsse. Energieverwaltung /Plug and Play Die Energieverwaltungsfunktion des AX34-U entspricht den Energiespar-Standards des Energy Star-Programms der U.S. Environmental Protection Agency (EPA). Es bietet außerdem Plug-and-Play-Funktionalität, um Ihnen die Bedienung einfacher zu gestalten und Ihnen Konfigurationsprobleme zu ersparen. - Seite 14 Auf dieser Seite finden Sie einen schnellen Überblick über die Installation Ihres Systems. Folgen Sie jedem Schritt. Installation von CPU und Lüfter Installation von Systemspeicher (DIMM) Anschluss des Frontplattenkabels Anschluss des IDE- und Floppykabels Anschluss des ATX-Netzkabels Anschluss der rückwärtigen Kabel Anschalten des Systems und Laden des BIOS-Setups Einstellung der CPU-Frequenz Neustart des Systems...
-
Seite 15: Layout Des Motherboards
Layout des Motherboards AUX-IN MODEM-CN AC’97 CODEC-Chipsatz Frontplatten-Audioanschluss 2Mbit Programmierbares Flash CD-IN Rücksetzbare AGP 4x-Erweiterungssteckplatz Sicherung WOL (Wake On LAN) 1500μF Low ESR-Kondensatoren 32Bit PCI- Erweiterungssteckplatz x 4 370-Pin CPU-Sockel mit autom. Spannungs- und ® Frequenzerkennung für Intel Pentium™ III ISA-Erweiterungssteckplatz (Coppermine &... -
Seite 16: Blockdiagramm
PC-100/133 SDRAM bis zu 1.5GB DIMM-Steckplatz x3 Socket 370 Intel 32-Bit PCI-Steckplatz x4 66/100/133MHz Pentium III (Tualatin System Bus & Coppermine)- /Celeron-CPUs PCI-Bus North Bridge Primärer VT82C694T 33/66100 Kanal IDE-Laufwerk Sekundärer Kanal South AC’97 Link Bridge Audio CODEC 1. USB-Port VT82C686B USB - Anschluss... -
Seite 17: Jp14 Zum Löschen Der Cmos-Daten
Dieses Kapitel beschreibt Jumper, Anschlüsse und Hardwaregeräte dieses Motherboards. Anmerkung: Elektrostatische Entladung kann Prozessor, Laufwerke, Erweiterungskarten und andere Komponenten beschädigen. Achten Sie immer auf die folgenden Sicherheitsvorkehrungen, bevor Sie eine Systemkomponente einbauen. 1.Entnehmen Sie keine Komponenten aus ihren Schutzverpackungen, bevor Sie bereit zur Installation sind. - Seite 18 ö ö Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. Finden Sie JP14 und schließen die Pins 2-3 für einige Sekunden kurz.
-
Seite 19: Cpu-Installation
® ® Dieses Motherboard unterstützt Intel Pentium III (Coppermine und Tualatin) und Celeron „Socket 370“-CPUs. Passen Sie bei der CPU-Ausrichtung auf, wenn Sie die CPU in den Sockel stecken. Ziehen Sie den CPU-Sockelhebel 2. Finden Sie Pin 1 des Sockels und suchen auf dem oberen Interface der nach oben bis zu einem Winkel von CPU nach einem schwarzen Punkt oder einer markierten Schnittkante. -
Seite 20: Jp23 Zur Einstellung Der Fsb/Pci-Taktrate
Drücken CPU-Sockelhebel Beendigung der CPU-Installation nach unten. CPU-Schnittkante Anmerkung: Wenn Sie Pin 1 des CPU-Sockels und die Schnittkante nicht korrekt aneinander ausrichten, kann die CPU beschädigt werden. Anmerkung: Dieser Sockel unterstützt FC-PGA/FC-PGA2-CPUs, die neuesten CPUs von Intel. Wir empfehlen Ihnen dringend, keine älteren... - Seite 21 Mit diesem Jumper können Sie das Verhältnis zwischen PCI und FSB-Takt spezifizieren. Wenn Sie nicht übertakten, empfehlen wir Ihnen, die Voreinstellung beizubehalten. Pin 1 FSB=100 FSB=66 FSB=133 Auto (Voreinst Warnung: Der VIA Apollo Pro 133T-Chipsatz unterstützt maximal 133MHz 66MHz AGP-Takt. Höhere Takteinstellungen können...
- Seite 22 PCI-Takt = CPU FSB-Takt / Taktrate AGP-Takt = PCI-Takt x 2 CPU (Host) Speicher Taktrate 66MHz 33MHz 66MHz PCI x2 oder x3 2X, übertaktet 75MHz 37.5MHz 75MHz PCI x2 oder x3 100MHz 33MHz 66MHz PCI x2, x3 oder x4 3X, übertaktet 112MHz 37.3MHz 74.6MHz...
-
Seite 23: Jumperloses Cpu-Design
CPU VID-Signal und SMbus Taktgenerator bieten automatische Erkennung der CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz durch das BIOS-Setup, wobei keine Jumper oder Schalter verwendet werden müssen. Die Nachteile jumperlosen Pentium-Designs wurden beseitigt. Eine falsche Erkennung der CPU-Spannung kann nicht auftreten. Takt- generator ®... - Seite 24 Dies Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz im BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht mehr notwendig. BIOS Setup > Frequency/Voltage Control > CPU Speed Setting 3x, 3.5x, 4x, 4.5x, 5x, 5.5x, 6x, 6.5x, 7x, 7.5x, 8x, 8.5x, 9x, 9.5x, 10x, 10.5x, 11x, CPU-Rate CPU Ratio 11.5x, 12x, 12.5x, 13x, 13.5x, 14x, 14.5x, 15x, 15.5x und 16x...
- Seite 25 ü ü Anmerkung: Dieses Motherboard verfügt über Kernfrequenz = CPU Bus-Takt * CPU-Rate automatische CPU-Erkennung. diesem PCI-Takt = CPU Bus-Takt /Taktrate Grund müssen Sie die CPU-Frequenz nicht AGP-Takt = PCI-Takt x 2 manuell einstellen. CPU- FSB-Takt Rate Kernfrequenz Celeron 533 533MHz 66MHz Celeron 566...
- Seite 26 Pentium III 750E 750MHz 100MHz Pentium III 800E 800MHz 100MHz Pentium III 850E 850MHz 100MHz 8.5x Pentium III 533EB 533MHz 133MHz Pentium III 600EB 600MHz 133MHz 4.5x Pentium III 667EB 667MHz 133MHz Pentium III 733EB 733MHz 133MHz Pentium III 800EB 800MHz 133MHz Pentium III 866EB...
-
Seite 27: Anschlüsse Für Cpu- Und Gehäuselüfter (Mit Hardwareüberwachung)
ü ü ä ü ü ü ü ä ü ü Stecken Sie das Kabel des CPU-Lüfters in den 3-Pin-Anschluss CPUFAN. Wenn Ihr System über einen Gehäuselüfter verfügt, können Sie es auch in den Anschluss System FAN stecken. Anschluss CPUFAN Anmerkung: Einige CPU-Lüfter haben keinen Sensorpin und können den Lüfter +12V daher nicht überwachen. -
Seite 28: Dimm-Steckplätze
ä ä Dieses Motherboard verfügt über drei 168-Pin DIMM-Steckplätze, in die Sie PC100- oder PC133-Speichermodule für bis zu 1.5 GB installieren können. DIMM1 DIMM2 DIMM3... - Seite 29 DIMMs können einseitig oder doppelseitig sein, mit 64-Bit Daten- und 2 bzw. 4 Taktsignalen. Wegen der höheren Zuverlässigkeit empfehlen wir Ihnen sehr die Verwendung von 4-Takt-SDRAM. SDRAM-DIMM-Modul ECC-Register DIMM-Modul Anmerkung: Aufgrund der VA Apollo Pro 133T-Chipsatzspezifikationen empfehlen Ihnen, doppelseitige SDRAM-Module DIMM-Steckplätzen 1 &...
- Seite 30 Bitte gehen Sie zur Installation eines Speichermoduls wie folgt vor: Vergewissern Sie sich, dass das DIMM-Modul wie abgebildet mit den Pins nach unten zeigt. 20 Pins 60 Pins 88 Pins Setzen Sie das Modul mit beiden Händen gerade in den DIMM-Steckplatz ein. Drücken Sie das DIMM-Modul fest nach unten, bis es sicher im Steckplatz sitzt.
- Seite 31 Wiederholen Sie den zweiten Schritt zur Installation weiterer DIMM-Module.
-
Seite 32: Frontplattenanschlüsse
ü ü Verbinden Sie die Anschlüsse für das Netz-LED, EMPI, die Lautsprecher, den Netz- und Resetschalter mit den entsprechenden Pins. Wenn Sie im BIOS das Menüelement “Suspend Mode” aktivieren, blinken ACPI- & Netz-LED, während sich das System im Suspend-Modus befindet. Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses. -
Seite 33: Atx-Netzanschluss
Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung einsetzen. +12V 5VSB PW-OK PS-ON +3.3V -12V +3.3V +3.3V Ein herkömmliches ATX-System sollte im Power-Off-Zustand bleiben, wenn der Netzstrom nach einem Stromausfall wiederhergestellt wird. -
Seite 34: Ide-, Floppy- Und Ide Raid-Anschluss
"Stecken Sie das 34-polige Floppykabel und das 40-polige, 80-drahtige IDE-Kabel in den Anschluss FDC bzw. IDE. Passen Sie bei der Pinausrichtung auf. Falsche Ausrichtung kann das System beschädigen. Pin 1 FDD-Anschluss Secondary Secondary Master (3.) Slave (4.) IDE 2 (Sekundär) IDE 1 (Primär) Pin 1 Primary... - Seite 35 IDE1 wird auch primärer Kanal und IDE2 sekundärer Kanal genannt. Jeder Kanal unterstützt zwei IDE-Geräte; insgesamt also Geräte. Um zusammenarbeiten zu können, müssen die beiden Geräte auf jedem Kanal auf Master- bzw. Slave-Modus gestellt werden. Beide können auf Festplatte oder CDROM eingestellt werden. Die Einstellung als Master- oder Slave-Modus hängt vom Jumper Ihres IDE-Geräts ab, schauen Sie also bitte im Handbuch Ihrer Festplatte bzw.
-
Seite 36: Irda-Anschluss
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps). -
Seite 37: Wom (Nullspannungs-Weckfunktion Für Modem)
ü ü Dieses Motherboard verwendet besondere Schaltkreise zur Unterstützung der Funktion „Wake On Modem“ für interne Modemkarten und externe Modems. Da interne Modemkarten keinen Strom verbrauchen, wenn der Systemstrom ausgeschaltet ist, empfehlen wir die Verwendung eines internen Modems. Zum Anschluss eines internen Modems müssen Sie das 4-Pin-Kabel des RING-Anschlusses der Modemkarte mit dem WOM-Anschluss auf dem Motherboard verbinden. - Seite 38 Der Suspend-Modus in herkömmlichen Green-PCs schaltet das Systemnetzteil nicht ab, sondern schaltet über das externe Modem die COM-Schnittstelle des Motherboards um und kehrt zum aktiven Zustand zurück. Serielle Schnittstelle (Modem) Pin 1 Serielle Schnittstelle (Motherboard)
- Seite 39 Mit Hilfe des ATX Soft Power On/Off-Funktion können Sie Ihr System komplett abschalten und wieder aufwecken, um automatisch einen Telefonanruf zu beantworten oder Faxmeldungen zu schicken bzw. zu empfangen. Sie können erkennen, ob Ihr System im echten Power-Off-Modus ist, indem Sie prüfen, ob der Lüfter Ihres Netzteils ausgeschaltet ist. Sowohl externe Modems als auch interne Modemkarten unterstützen die Weckfunktion für Modems.
-
Seite 40: Wol (Wake On Lan)
Diese Funktion ähnelt sehr der Funktion „Wake On Modem”, läuft aber über ein lokales Netzwerk. Zur Verwendung der Funktion „Wake On LAN“ benötigen Sie eine Netzwerkkarte mit einem Chipsatz, der diese Eigenschaft unterstützt. Außerdem müssen LAN-Karte über Kabel WOL-Anschluss Motherboards verbinden. - Seite 41 WOL-Anschluss (Ethernet-Karte) WOL-Anschluss (Motherboard)
-
Seite 42: Agp (Accelerated Graphic Port)-Erweiterungssteckplatz
Das AX34-U verfügt über einen 4X (AGP Pro)-Steckplatz. Das AGP 4x ist ein Bus-Interface, das für leistungsfähige 3D-Grafiken entworfen wurde. AGP unterstützt nur Memory Read/Write-Betrieb und gleichwertigen “Single-Master zu Single-Slave”-Betrieb. AGP nutzt sowohl die steigende als auch fallende Kante des 66MHz-Takts; die Datentransferrate für AGP 2x ist 66MHz x 4 Bytes x 2 = 528MB/Sek. -
Seite 43: Amr (Audio/Modem Riser)
ist eine Riser-Karte, die Sound- oder Modemfunktionen unterstützt. Da die CPU-Leistungsfähigkeiten besser werden, kann die Digitalverarbeitung im Hauptchipsatz ausgeführt und mit CPU-Strom betrieben werden. Der analoge “Conversion (CODEC)”-Schaltkreis benötigt ein unterschiedliches und separates Schaltkreis-Design. Er liegt auf der AMR-Karte. Dieses Motherboard führt Sound CODEC onboard aus (kann durch JP12 deaktiviert werden), reserviert jedoch eine AMR-Schnittstelle für die optionale Modemfunktion. -
Seite 44: Pc99 - Farbkodiertes Feld Auf Der Rückseite
ü ü Die Onboard I/O-Geräte sind: PS/2-Tastatur, PS/2-Maus, die seriellen Schnittstellen COM1 und COM2, Drucker, vier USB-Anschlüsse, AC97-Soundfunktion und Game Port. Der Blickwinkel der hier gezeigten Zeichnung ist vom Feld auf der Rückseite des Gehäuses aus. SPP/EPP/ECP PS/2-Maus- Parallele Schnittstelle Game Port Anschluss PS/2-Tastatur-... -
Seite 45: Unterstützung Für Zusätzlichen Usb-Port
ü ü ä ü ü ä Dieses Motherboard verfügt über 4 USB-Anschlüsse für USB-Geräte wie Mäuse, Tastaturen, Modems, Drucker usw. Zwei Anschlüsse befinden sich im farbkodierten Feld auf der Rückseite (PC99). Mit einem geeigneten Kabel können Sie andere USB-Anschlüsse mit der Rückseite oder Vorderseite des Gehäuses verbinden. Pin 1 SBD2- SBD3-... -
Seite 46: Jp12 - Jumper Für Die Soundfunktion
ü ü Dieses Motherboard verfügt über eine Onboard-AC97-Soundfunktion. JP12 wird zum Aktivieren oder Deaktivieren des Onboard-AD1885 CODEC-Chips verwendet. Wenn Sie die Onboard- Audiofunktion nicht aktivieren möchten, sollten Sie diesen Jumper auf 2-3 einstellen und den “OnChip Sound” vor der Installation Ihrer bevorzugten PCI-Soundkarte unter BIOS > Advanced Chipset Features deaktivieren. -
Seite 47: Cd-Audioanschluss
Über diesen Anschluss können Sie das CD Audio-Kabel des CDROM- oder DVD-Laufwerks mit dem Onboard-Soundschaltkreis verbinden. -
Seite 48: Modem-Audio-Anschluss
Über diesen Anschluss können Sie das Mono In/ Mic Out-Kabels des internen Modems mit dem Onboard-Soundschaltkreis verbinden. Die Pins 1-2 sind „Mono In“, die Pins 3-4 sind „Mic Out“. Bitte beachten Sie, dass es noch keinen Standard für diese Anschlussart gibt und sie daher nur von wenigen interne Modemkarten unterstützt wird. MONO IN MIC OUT... -
Seite 49: Aux-In-Anschluss
Über diesen Anschluss können Sie das MPEG-Audiokabel der MPEG-Karte mit dem Onboard-Soundschaltkreis verbinden. -
Seite 50: Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen des Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappen nicht, wenn Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt. -
Seite 51: Batterieloses Und Langlebiges Design
Dieses Motherboard verwendet Flash ROM und einen speziellen Schaltkreis, der es Ihnen ermöglicht, Ihre aktuellen CPU- und CMOS-Setupkonfigurationen auch ohne eine Batterie zu speichern. Der RTC (real time clock = Echtzeittakt) läuft weiter, solange das Netzkabel eingesteckt ist. Wenn Sie Ihre CMOS-Daten verlieren, brauchen Sie nur die CMOS-Konfigurationen vom Flash ROM zu laden, und das System wird wieder wie gewohnt arbeiten. -
Seite 52: Überspannungsschutz
Risiko, dass die CPU, der Speicher, die HDD oder die Zusatzkarten dieses Motherboards aufgrund von Komponentenfehlern, Bedienungsfehlern oder unbekannten Faktoren nicht korrekt funktionieren. AOpen kann nicht garantieren, dass die Schutzschaltkreise immer perfekt funktionieren. -
Seite 53: Hardwareüberwachung
Überwachungsfunktion kontinuierlich die Betriebsspannung, den Lüfterstatus und die CPU-Temperatur Ihres Systems. Sollten bei diesen Systemparametern Probleme auftreten, werden Sie durch einen Lautsprecher des Gehäuses oder einen Summer des Motherboards (falls vorhanden) gewarnt. Lüfter Lüftergeschwindigkeit AOpen- Erkennungs- Hardwareüberwachungs- CPU-Temperatur Schaltkreis... -
Seite 54: Rücksetzbare Sicherung
ü ü Herkömmliche Motherboards verfügen zur Vermeidung von Überspannungen und Kurzschlüssen über Sicherungen für die Tastatur und die USB-Anschlüsse. Diese Sicherungen sind auf das Motherboard gelötet und können im Falle des Durchbrennens (nachdem sie das Motherboard vor Schaden geschützt haben) nicht ersetzt werden. Das Motherboard bleibt funktionsuntüchtig. -
Seite 55: 1500 Μf Low Esr-Kondensatoren
μ μ μ μ f f f f μ μ μ μ f f f f Die Qualität der ESR-Kondensatoren (Low Equivalent Series Resistor) ist besonders während Hochfrequenzbetrieb sehr wichtig für die Stabilität der CPU-Netzversorgung. Das Wissen um die richtige Lage dieser Kondensatoren ist weiteres Knowhow, welches Erfahrung und detaillierte Berechnungen erfordert. - Seite 56 Der Stromschaltkreis der CPU-Kernspannung muss geprüft werden, um die Systemstabilität für Hochgeschwindigkeits-CPUs (wie z. B. dem neuen Pentium III, oder beim Übertakten) zu gewährleisten. Eine typische CPU-Kernspannung ist 2.0V, daher sollte ein gutes Design die Spannung zwischen 1.860V und 2.140V ansiedeln. Das heißt, der Transient muss unter 280mV liegen.
-
Seite 57: Layout (Frequency Isolation Wall)
Für Hochfrequenzbetrieb, besonders beim Übertakten, ist das Layout für stabile Arbeitsgänge von Chipsatz und CPU der wichtigste Faktor. Das Layout dieses Motherboards verwendet AOpens einzigartiges Design “Frequency Isolation Wall”. Diese Funktion trennt jeden kritischen Abschnitt Motherboards Bereiche auf, von denen alle im selben oder ähnlichen Frequenzbereich Signalüberkreuzungen Frequenzinterferenzen zwischen Betrieb und Zustand... -
Seite 58: Aluminium-Kühlblech
ü ü Das Abkühlen der CPU und des Chipsatzes ist wichtig für die Systemzuverlässigkeit. Aluminium-Kühlbleche bieten besseren Wärmeverbrauch, besonders beim Übertakten. -
Seite 59: Treiber Und Hilfsprogramme
Auf der AOpen Bonus-CD finden Sie Motherboardtreiber und Hilfsprogramme. Sie müssen sie nicht alle installieren, um Ihr System laden zu können. Nach beendeter Hardwareinstallation müssen Sie allerdings zuerst Ihr Betriebsystem installieren (wie z. B. Windows 98) bevor Sie Treiber oder Hilfsprogramme installieren können. Bitte lesen Sie hierzu die Installationsanleitung Ihres Betriebsystems. -
Seite 60: Bonus-Cd Mit Autorun-Menü
ü ü Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Hilfsprogramm, den Treiber und ein Modell aus. -
Seite 61: Installation Des Via 4 In 1-Treibers
Sie können den VIA 4 in 1-Treiber [(IDE Bus Master (für Windows NT), VIA ATAPI „Vendor Support“-Treiber, VIA AGP, IRQ Routingtreiber (für Windows 98), VIA Registry (INF)-Treiber] durch das Autorun-Menü auf der Bonus-CD installieren. Anmerkung: Aufgrund der Installation dieses Bus Master IDE-Treibers kann es zum Versagen der Funktion “Suspend To Hard Drive“... -
Seite 62: Installation Des Onboard-Soundtreibers
Dieses Motherboard verfügt über einen AD 1885 AC97 CODEC. Sie finden den Treiber im Autorun-Menü der Bonus-CD. - Seite 63 Installieren Sie zunächst außer einer AGP-Karte keine Zusatzkarten. Installieren Sie Windows 95 OSR2 v2.1, 1212 oder 1214 und höher mit USB-Unterstützung. Ansonsten müssen Sie USBSUPP.EXE installieren. Installieren Sie den VIA 4 in 1-Treiber, der den VIA AGP Vxd-Treiber, den IRQ Routing-Treiber und das Registrierungsprogramm für die VIA Chipsatzfunktion enthält.
-
Seite 64: Acpi "Suspend To Hard Drive
“ ” “ ” ACPI „Suspend To Hard Drive“ wird vom Windows-Betriebssystem kontrolliert. Es speichert Ihre aktuelle Arbeit (Systemstatus, Speicher und Monitorbild) auf der Festplatte, worauf das System völlig ausgeschaltet werden kann. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit binnen weniger Sekunden direkt von der Festplatte aus wiederherstellen, ohne Windows erneut komplett laden zu müssen. -
Seite 65: Systemanforderungen
Systemanforderungen AOZVHDD.EXE 1.30b oder neuer. Config.sys und autoexec.bat löschen. Neuinstallation von Windows 98 auf einem neuen System 1. Führen Sie "Setup.exe /p j" zur Installation von Windows 98 aus. 2. Nach beendeter Installation von Windows 98 gehen Sie zu Systemsteuerung > Energieverwaltung. a. - Seite 66 5. Sie haben ACPI „Suspend to Hard Drive“ bereits ausgeführt. Klicken Sie "Start > Herunterfahren > Standby" und der Bildschirm wird sofort deaktiviert. Das System benötigt etwa 1 Minute um den Speicherinhalt auf der Festplatte zu speichern. Je größer die Speichergröße, umso länger dauert der Prozess.
- Seite 67 Wechsel von APM zu ACPI (nur Windows 98) 1. Führen Sie "Regedit.exe" aus. a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT b. Wählen "ADD Binary" und nennen es "ACPIOPTION". c. Rechtsklicken und wählen Sie „Ändern“. Fügen Sie "01" nach "0000" ein, um es in "0000 01" umzuwandeln. d.
- Seite 68 HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Rechtsklicken und wählen Sie "Ändern“. Fügen Sie "02" nach "0000" ein, um es in "0000 02" umzuwandeln. Tipp: "02" bedeutet, dass Windows 98 ACPI erkannt hat, aber die ACPI-Funktion deaktiviert ist. c.
-
Seite 69: Acpi "Suspend To Ram" (Str)
“ ” “ ” Dieses Motherboard unterstützt die Funktion ACPI „Suspend to RAM“. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit direkt vom SDRAM aus wiederherstellen, ohne Windows 98 erneut komplett laden zu müssen. „Suspend to DRAM“ speichert Ihr aktuelle Arbeit im Systemspeicher ab. Dies ist zwar schneller als „Suspend to Hard Drive“, benötigt dafür aber im Gegensatz Stromversorgung durch das DRAM. - Seite 70 Folgen Sie den unten genannten Schritten zur Ausführung von ACPI „Suspend to DRAM“: Systemanforderungen Ein ACPI-Betriebssystem wird benötigt. Im Moment ist Windows 98 die einzige Wahl. ® Die Intel Chipset Software Installation Utility muss korrekt installiert worden sein. Prozeduren Ändern Sie die folgenden BIOS-Einstellungen: BIOS Setup >...
-
Seite 71: Award Bios
Das BIOS bietet Unterstützung für Standardgeräte wie beispielsweise Festplattenlaufwerke, serielle- oder parallele Schnittstellen. Die meisten BIOS-Einstellungen des AX34-U wurden von AOpens R&D-Technikerteam optimiert. Die Standardeinstellungen des BIOS können den Chipsatz (der das gesamte System kontrolliert) jedoch nicht komplett feinabstimmen. Deshalb soll Ihnen der Rest dieses Kapitels helfen, sich bei der Konfiguration Ihres Systems zurechtzufinden. -
Seite 72: Über Die Bios-Funktionsbeschreibungen
Ü … AOpen versucht stets, Ihnen die Bedienung von Computersystemen weiter zu erleichtern. Nun haben wir alle Funktionsbeschreibungen in das BIOS Flash ROM integriert. Wenn Sie eine BIOS-Funktion wählen, erscheint die Funktionsbeschreibung auf der rechten Seite des Bildschirms. Aus diesem Grund müssen Sie sich beim Verändern der BIOS-Einstellungen nicht auf dieses Handbuch beziehen. -
Seite 73: Benutzung Des Award™ Bios-Setups
„F1“ drücken, wird das Hilfemenü aufgerufen. Über die Taste „Esc“ können Sie das Award™ BIOS-Setup verlassen. Die folgende Tabelle gibt Ihnen genauere Informationen über die Tastaturbelegung beim Umgang mit dem Award BIOS. Bei allen AOpen-Produkten können Sie außerdem über die Taste “F3” die bevorzugte Sprachversion auswählen. - Seite 74 Taste Beschreibung Bild ↑ oder + Wechseln der Einstellung auf den nächsten Wert oder Erhöhung des Werts. Bild ↓ oder - Wechseln der Einstellung auf den vorherigen Wert oder Verringerung des Werts. Eingabetaste Auswahl des Menüelements. Hauptmenü: Beenden ohne Speichern der Änderungen. Untermenü: Verlassen des momentanen Menüs zum Hauptmenü.
- Seite 75 Anmerkung: AOpen unternimmt stets große Anstrengungen, Anwendern benutzerfreundlichere Computersysteme Verfügung stellen. haben alle Funktionsbeschreibungen des BIOS ins BIOS Flash ROM integriert. Wenn Sie eine beliebige Funktion des BIOS wählen, erscheint die Beschreibung der Funktion auf der rechten Bildschirmseite. Aus diesem Grund müssen...
-
Seite 76: Zugang Zum Bios-Setup
Schalten Sie den Computer an, nachdem Sie alle Jumper eingestellt und alle Kabel korrekt angeschlossen haben. Rufen Sie das BIOS-Setup auf, indem Sie während des POST (Power-On Self Test) die Taste <Lösch> drücken. Wählen Sie "Load Setup Defaults" für die empfohlene Optimalleistung. Warnung: Laden Sie die "Load Turbo Defaults"... -
Seite 77: Bios-Upgrade
Upgrade durchführen wollen. Dadurch gehen Sie das Risiko eines BIOS-Flash-Fehlers ein. AOpen Easy Flash unterscheidet sich ein wenig von herkömmlichen Flashmethoden. Die binäre BIOS-Datei und die Flashroutine sind miteinander verbunden und Sie müssen zum Abschluss des Flashvorganges lediglich eine Datei ausführen. - Seite 78 Im Folgenden sind die Schritte für das “Easy Flashing” aufgeführt: (gilt NUR für die Anwendung auf Award BIOS) 1. Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens Webseite herunter, zum Beispiel AX47102.ZIP. 2. Führen Sie die Shareware PKUNZIP (http://www.pkware.com/) aus, die verschiedene Betriebssysteme unterstützt. Mit diesem Programm können Sie die binäre BIOS-Datei und das Flash-Hilfsprogramm dekomprimieren.
-
Seite 79: Übertakten
Ü Ü Als ein führender Hersteller in der Motherboardindustrie hat AOpen immer ein offenes Ohr für die Wünsche seiner Kunden und entwickelt Produkte die den Anforderungen unterschiedlicher Anwender entgegenkommen. Zuverlässigkeit, Kompatibilität, modernste Technologie und Benutzerfreundlichkeit sind unsere grundlegenden Ziele bei der Herstellung von Motherboards. -
Seite 80: Vga-Karten Und Festplattenlaufwerke
VGA-Karten und Festplattenlaufwerke sind Schlüsselkomponenten fürs Übertakten. Für Ihre Referenz finden Sie in der folgenden Liste unsere erfolgreichen Übertaktungsversuche in unserem Labor. Bitte beachten Sie, dass AOpen keine Garantie für erneutes erfolgreiches Übertakten übernehmen kann. Bitte überprüfen Sie die Available Vendor List (AVL), die durch einen Link mit unserer Webseite verbunden ist. -
Seite 81: Glossar
AGP ist die Datentransferrate 66MHz x 4 Bytes x 2 = 528MB/S. AGP bewegt sich jetzt auf den 4-fach-Modus zu: 66MHz x 4 Bytes x 4 = 1056MB/S. AOpen ist die erste Firma, die von Oktober 1999 an 4-fach-AGP-Motherboards sowohl von AX6C (Intel... -
Seite 82: Amr (Audio/Modem Riser)
Der CODEC-Schaltkreis einer AC97 Sound/Modem-Lösung kann auf das Motherboard oder auf eine Riser-Karte (AMR-Karte) gelegt werden, die durch einen AMR-Anschluss mit dem Motherboard verbunden ist. Eine AOpen-Motherboards beigelegte CD, auf der Sie Motherboard-Treiber, Acrobat Reader für PDF, ein Online-Handbuch und andere nützliche Hilfsprogramme finden. -
Seite 83: Ata (At Attachment)
ATA/66 verwendet sowohl die ansteigende als auch die fallende Flanke, aber verdoppelt ebenso die UDMA/33-Transferrate. Die Datentransferrate beträgt das Vierfache des PIO-Modus 4 oder DMA Modus 2, 16.6MB/S x 4 = 66MB/S. Um ATA/66 zu nutzen, brauchen Sie spezielle ATA/66 IDE-Kabel. ATA/100 ist eine neue IDE-Spezifikation, die sich noch in der Entwicklungsphase befindet. -
Seite 84: Cnr (Communication And Networking Riser)
Durch die CNR-Spezifikation wird es der PC-Industrie möglich, flexible und billigere Subsysteme anzubieten, die in einer Vielzahl von Internet-PCs Verwendung finden. Zu diesen Subsystemen gehören zum Beispiel Systeme aus den Bereichen LAN, Home Networking, DSL und USB. Auch kabellose Audio- und Modem-Subsysteme profitieren von der CNR-Spezifikation. Hierbei handelt es sich um eine offene Industriespezifikation, die von OEMs, Herstellern von IHV.Karten, Silikon-Produzenten und Microsoft unterstützt wird. -
Seite 85: Dimm (Dual In Line Memory Module)
Der DIMM-Steckplatz hat insgesamt 168 Pins und unterstützt 64-Bit-Daten. Er kann einzel- oder doppelseitig sein; die „Goldfinger“-Signale zu jeder Seite des PCB sind unterschiedlich, daher wird dies „Dual In Line“ genannt. Fast alle DIMMs bestehen aus SDRAM, welches bei 3.3V läuft. Beachten Sie, dass einige alte DIMMs aus FPM/EDO-Modulen bestehen und nur mit 5V laufen. -
Seite 86: Eeprom (Electronic Erasable Programmable Rom)
Auch E PROM genannt. Sowohl EEPROM als auch Flash ROM können mittels elektronischer Signale neu programmiert werden, aber die Interfacetechnologie ist anders, da EEPROM viel kleiner als Flash-ROM ist. AOpens Motherboards verwenden EEPROM für jumperlosen und batterielosen Betrieb. Herkömmliche Motherboards speichern den BIOS-Code im EPROM. EPROM kann nur mit ultraviolettem (UV) Licht gelöscht werden. -
Seite 87: Fc-Pga (Flip Chip-Pin Grid Array)
Flash-Hilfsprogramms zu aktualisieren, doch dieser Vorgang macht es auch anfälliger für Virusinfektionen. Aufgrund von weiteren neuen Funktionen wurde die Größe des BIOS von 64KB auf 256KB (2MBit) erhöht. AOpen AX5T ist das erste Board, welches 256KB (2MBit) Flash ROM verwendet. Nun bewegt sich die Flash ROM-Größe auf den Motherboards AX6C (Intel 820) und MX3W (Intel 810) in Richtung 4MBit. -
Seite 88: Ieee 1394
IEEE 1394 ist ein kostengünstiges Digitalinterface, das von “Apple Computer” als Desktop-LAN entworfen und von der Arbeitsgruppe „IEEE 1394“ entwickelt wurde. Das IEEE 1394 kann Daten mit 100, 200 oder 400 MB/Sek. transportieren. Unter anderem ist es auch möglich, zwischen digitalen Fernsehgeräten eine Verbindung mit 200 MB/Sek. herzustellen. Serielles Busmanagement ermöglicht durch die Optimierung des Arbitration-Timings, der garantierten adäquaten Stromversorgung jedes Bus-Geräts, der Zuteilung von synchronen Kanal-Identifikationen und Fehlermeldungen umfassende Kontrolle bei der Konfiguration der seriellen Busschnittstelle. -
Seite 89: Pc100 Dimm
SDRAM DIMM, welches 100MHz CPU FSB-Bustakt unterstützt. SDRAM DIMM, welches 133MHz CPU FSB-Bustakt unterstützt. Basierend auf der FSB-Frequenz hat DDR DRAM zwei Arbeitsfrequenzen bei 200MHz und 266MHz. Da der DDR DRAM-Datenbus mit 64-Bit läuft, wird eine Datentransfer-Bandbreite von bis zu 200x64/8=1600MB/s bzw. 266x64/8=2100MB/s ermöglicht. -
Seite 90: Pdf-Format
Ein Dateiformat für elektronische Dokumente. Das PDF-Format ist plattformunabhängig. Sie können PDF-Dateien unter Zuhilfenahme verschiedener PDF-Leseprogramme unter Windows, Unix, Linux, Mac und anderen Betriebsystemen lesen. Sie können PDF-Dateien auch in Webbrowsern wie z. B. IE und Netscape öffnen. Beachten Sie dabei aber, dass Sie hierzu zuerst den PDF-Plug-in installieren müssen (Liegt Acrobat Reader bei). -
Seite 91: Rimm (Rambus Inline Memory Module)
FPM sind asynchron und haben keine Taktsignale). SDRAM verwendet ähnlich wie PBSRAM Burst-Modustransfers. SDRAM, das bei 3.3V arbeitet, gibt es als 64-Bit, 168-polige DIMM-Speichermodule. AOpen ist der erste Hersteller, der Dual-SDRAM DIMMs Onboard (AP5V) unterstützt (seit 1. Quartal 1996). Ein Speicherbereich im Flash-ROM zur Simulation des E PROM-Betriebs. -
Seite 92: Smbus (System Management Bus)
Der SMBus wird auch I2C Bus genannt. Es ist ein zweidrahtiger Bus, der für Komponentenkommunikation entwickelt wurde (besonders für Halbleiter-IC), Beispiel Einrichtung Taktgeneratoren jumperloser Motherboards. Datentransferrate des SMBus beträgt nur 100Kbit/S. Sie ermöglicht einem Host, mit der CPU und vielen Masters bzw. Slaves zum Senden und Empfangen von Signalen zu kommunizieren. -
Seite 93: Usb (Universal Serial Bus)
16.6MB/s x4 = 66MB/Sek 16.6MB/s x6 = 100MB/Sek USB ist ein serieller 4-Pin-Peripheriebus, der Peripheriegeräte niedriger/mittlerer Geschwindigkeit (unter 10MBit/s) wie z. B. Tastaturen, Mäuse, Joysticks, Scanner, Drucker und Modems kaskadieren kann. Mit USB kann der traditionelle Kabelsalat vom Feld auf der Rückseite Ihres PC ausgejätet werden. NECs Virtual Channel Memory (VCM) ist eine neue DRAM-Kern-Architektur, durch die die Multimedia-Leistungsfähigkeit des Systems drastisch verbessert wird. -
Seite 94: Fehlerbehebung
Führen Sie die folgenden Schritte durch, wenn Sie auf Probleme stoßen. Start Schalten Sie den Strom ab, trennen das Netzkabel ab und entfernen dann alle Zusatzkarten und Kabel, einschließlich VGA, IDE, FDD, COM1, COM2 und Drucker. Vergewissern Sie sich, dass alle Jumpereinstellungen korrekt sind. - Seite 95 Weiter Installieren Sie die VGA-Karte und schließen dann Monitor und Tastatur an. Schalten Sie den Strom an und prüfen, ob Netzteil Nein und CPU-Lüfter korrekt arbeiten. Das Problem liegt wahrscheinlich am Netzteil oder an einem Versagen des Weiter Versagen des Motherboards. Bitte wenden Sie sich an Ihren Händler oder Vertriebshändler für...
- Seite 96 Weiter Nein Ist die Bildschimanzeige Vielleicht ist Ihre VGA-Karte oder Ihr korrekt? Monitor defekt. Drücken Sie zugleich die Tasten <Strg > und <Alt>, halten Sie sie gedrückt und drücken dann die Taste <Lösch>, um das System neu zu starten. Nein Sehr wahrscheinlich ist Ihre Startet das System neu? Tastatur defekt.
- Seite 97 Weiter Drücken Sie während des Systemstarts die Taste <Lösch>, um das BIOS aufzurufen. Wählen Sie “Load Setup Defaults. Schalten Sie das System ab und schließen das IDE–Kabel wieder an. Nein Problem liegt Startet das System wahrscheinlich problemlos? am IDE-Kabel oder der Festplatte selbst.
-
Seite 98: Technische Unterstützung
ü Lieber Kunde, Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig macht, jedem Kunden zeitig zu helfen. Wir empfehlen Ihnen, den unten beschriebenen Prozeduren zu folgen, bevor Sie sich an uns wenden. -
Seite 99: Teilnummer Und Seriennummer
5 5 5 5 Newsgroups: Ihr Problem wurde vielleicht schon von unserem Support-Techniker oder professionellen Anwendern in der Newsgroup beantwortet. http://www.aopen.com.tw/tech/newsgrp/default.htm 6 6 6 6 6 6 6 6 Wenden Sie sich an Händler/Verteiler: Wir verkaufen unsere Produkte durch Händler und Systemintegrierer, die Ihre Systemkonfiguration sehr gut kennen und Ihr Problem weit effizienter als wir lösen können sollten. - Seite 100 Den Modellnamen und die BIOS-Version finden Sie in der oberen linken Ecke des ersten Boot (POST)-Bildschirms, zum Beispiel: AX34-U R1.20 Nov.01.2000 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc. AX34-U ist der Modellname des Motherboards, R1.20 ist die BIOS-Version.
-
Seite 101: Produktregistrierung
Vielen Dank für den Kauf dieses AOpen-Produkts. Wir von AOpen bitten Sie, ein paar Minuten zur Registrierung Ihres Produkts zu opfern. Durch die Registrierung Ihres Produkts sichern Sie sich den hochqualifizierten AOpen-Service. Nach der Registrierung Ihres Produkts stehen Ihnen folgenden Möglichkeiten offen: •... -
Seite 102: Kontakt Mit Uns
Bitte zögern Sie nicht, sich an uns zu wenden, wenn Sie ein Problem mit einem unserer Produkte haben. Wir sind für jede Meinung offen. Pazifischer Raum Europa Amerika AOpen Inc. AOpen Computer b.v. AOpen America Inc. Tel: 1-510-498-8928 Tel: 886-2-2696-1333 Tel: 31-73-645-9516 Fax: 886-2-8691-2233...
