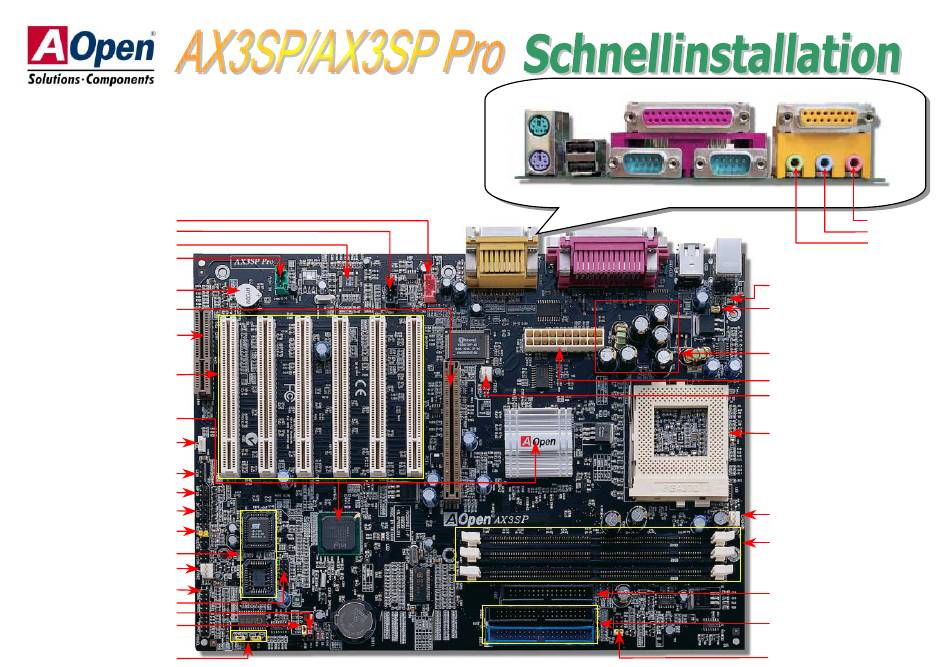

MODEM-CN-Anschluss
CD-IN-Anschluss
Integrierter AC97 CODEC-Chip
AUX-IN-Anschluss
Integrierter
AGP 4x-Schnittstelle
CNR-Schnittstelle
Sechs 32-Bit PCI-Schnittstellen
Intel i815EP Chipsatz mit ICH2 und
Aluminuim-Kühlblech
WOL-Anschluss
WOM-Anschluss
GPO Connector
Dr. LED-Anschluss (optional)
Frontplatten-Audioanschluss
Die Hard BIOS (nur "Upgrade
Optional" für AX3SP Pro)
Anschluss für Gehäuselüfter
Frontplattenanschluss
Unterstützung für 2 USB-Ports
JP14, Jumper zum Löschen des CMOS
JP30 Die Hard BIOS-Jumper
JP15 & 16 zur Auswahl der Dr.
Voice-Sprachversion
SPP/EPP/ECP Parallele
PS/2
Schnittstelle
Maus-Anschluss
USB Port
PS/2-Tastatur-
COM 1
Anschluss
Schnittstelle
MIDI/Game Port
COM 2 Schnittstelle
Rücksetzbare Sicherung
JP28, Jumper für die
Tastatur-/Maus-Weckfunktion
Low ESR-Kondensator
ATX-Netzanschluss
Anschluss für AUX-Lüfter ohne
Hardwareüberwachungsfunktion
370-Pin CPU-Schnittstelle mit
automatischer Spannungs- und
Frequenzerkennung, Unterstützung
®
®
von Intel
Pentium
III & Celeron™
300~1000+ CPUs
Anschluss für CPU-Lüfter mit
Hardwareüberwachungsfunktion
168-pin DIMM Socket x3 that
supports PC100/1333
SDRAM up to 512MB
FDD-Anschluss
Zwei ATA/100 IDE-Anschlüsse
JP23 FSB-Jumper
MIC-In
Line-In
Lautsprecher-
Ausgang
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AOpen AX3SP
Inhaltszusammenfassung für AOpen AX3SP
- Seite 1 Anschluss für CPU-Lüfter mit Hardwareüberwachungsfunktion Frontplatten-Audioanschluss 168-pin DIMM Socket x3 that Die Hard BIOS (nur “Upgrade supports PC100/1333 Optional” für AX3SP Pro) SDRAM up to 512MB Anschluss für Gehäuselüfter Frontplattenanschluss FDD-Anschluss Unterstützung für 2 USB-Ports JP14, Jumper zum Löschen des CMOS Zwei ATA/100 IDE-Anschlüsse...
-
