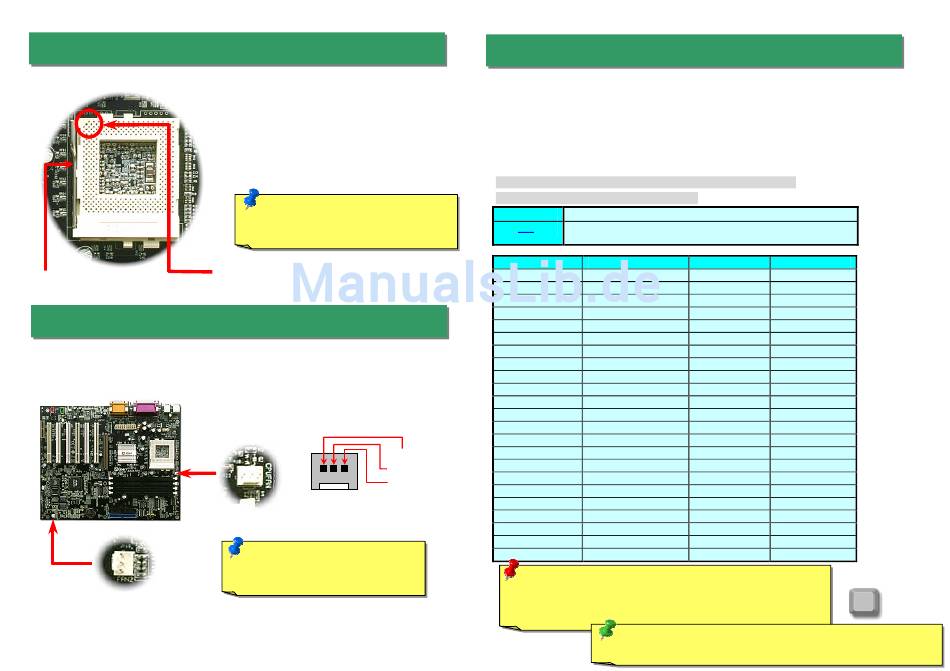

3. Installation der CPU

CPU-
Schnittstellenebene
4. Installation des CPU- & Gehäuselüfters
Stecken Sie das Kabel des CPU-Lüfters in den 3-poligen Anschluss CPUFAN. Wenn
Ihr System über einen Gehäuselüfter verfügt, können Sie es auch in den Anschluss
FAN2 stecken.
Anschluss
des
Gehäuselüfter
1.
Ziehen Sie die CPU-Schnittstellenebene nach oben und bis
zu einem Winkel von 90 Grad.
2.
Finden Sie Pol 1 der Schnittstellen und suchen nach einer
(goldenen) Schnittkannte auf dem oberen CPU-Interface.
Richten Sie Pol 1 an der Schnittkannte aus und stecken die
CPU dann in der Schnittstelle.
1.
Drücken Sie die CPU-Schnittstellenebene und beenden die
CPU-Installation.
Anmerkung : Wenn Sie Pol 1 der CPU-Schnittstelle
nicht an der CPU-Schnitkante ausrichten, kann die
CPU beschädigt werden.
CPU-Pol 1 und
Schnittkante edge
CPU-Lüftera
nschluss
GND
+12V
SENSE
Anmerkung: Einige CPU-Lüfter
haben keinen Sensorpol und können
den Lüfter daher nicht überwachen.
5. Einstellung der CPU-Spannung & -frequenz
Automatische Erkennung der CPU-Kernspannung im vollen Bereich
Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannung im
Bereich von 1.3V bis 3.5V wird automatisch erkannt.
Einstellung der CPU-Frequenz
Dieses Motherboard ist im Jumperlosen Design gehalten. Sie können die
CPU-Frequenz im BIOS einstellen, keine Einstellung von Jumpern oder Schaltern ist
notwendig.
BIOS Setup > Frequency / Voltage Control > CPU Speed Setup
Kernfrequenz = CPU FSB-Takt * CPU-Rate
CPU-Rate 2x, 2.5x, 3x, 3.5x, 4x, 4.5x, 5x, 5.5x, 6x, 6.5x, 7x, 7.5x und 8x
CPU FSB 66.8, 68.5, 75, 83.3, 100, 103, 112, 117, 124, 129, 133.3, 138, 143, 148,
150MHz.
CPU CPU-Kernfrequenz
Celeron 300A 300MHz
Celeron 366 366MHz
Celeron 366 366MHz
Celeron 400 400MHz
Celeron 433 433MHz
Celeron 466 466MHz
Celeron 500 500MHz
Celeron 533 533MHz
Celeron 566 566MHz
Celeron 600 600MHz
Pentium III 600E 600MHz
Pentium III 650E 650MHz
Pentium III 700E 700MHz
Pentium III 750E 750MHz
Pentium III 800E 800MHz
Pentium III 850E 850MHz
Pentium III 533EB 533MHz
Pentium III 600EB 600MHz
Pentium III 667EB 667MHz
Pentium III 733EB 733MHz
Pentium III 800EB 800MHz
Pentium III 866EB 866MHz
Pentium III 933EB 933MHz
Warnung: Der VIA Apollo Pro 133-Chipsatz unterstützt maximal
133MHz FSB und 66MHz AGP-Takt, höhere Takteinstellungen
können zu schwerem Systemschaden führen.
Tip: Wenn sich Ihr System wegen Übertaktens aufhängt oder nicht lädt,
stellen Sie einfach mit der Taste <Pos.1> die Voreinstellung wieder her
FSB-Takt Rate
66MHz 4.5x
66MHz 5.5x
66MHz 5.5x
66MHz 6x
66MHz 6.5
66MHz 7x
66MHz 7.5x
66MHz 8x
66MHz 8.5x
66MHz 9x
100MHz 6x
100MHz 6.5x
100MHz 7x
100MHz 7.5
100MHz 8x
100MHz 8.5x
133MHz 4x
133MHz 4.5x
133MHz 5x
133MHz 5.5
133MHz 6x
133MHz 6.5
133MHz 7x
