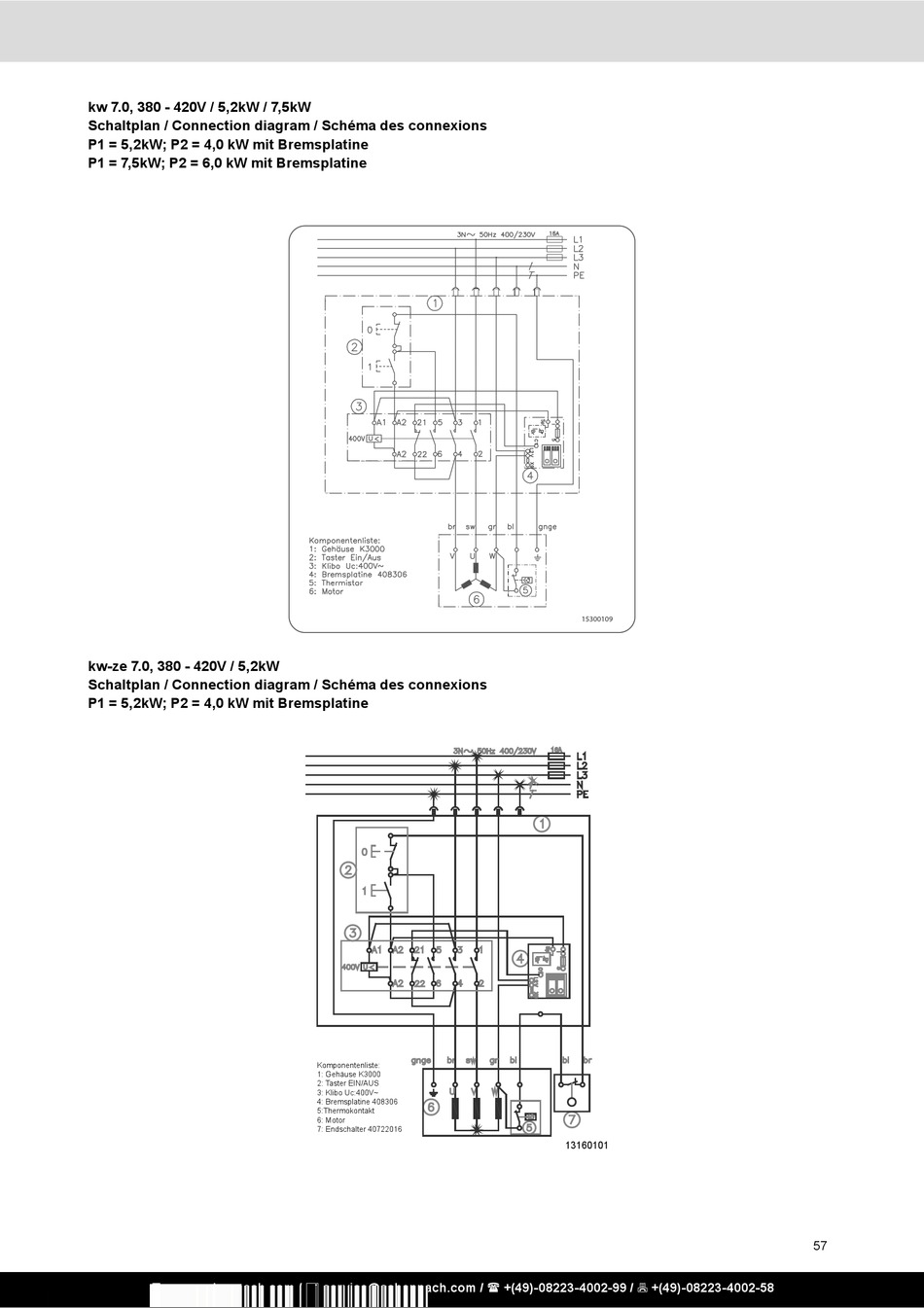

Scheppach kw 7.0 Originalanleitung Seite 57

kw 7.0, 380 - 420V / 5,2kW / 7,5kW
Schaltplan / Connection diagram / Schéma des connexions
P1 = 5,2kW; P2 = 4,0 kW mit Bremsplatine
P1 = 7,5kW; P2 = 6,0 kW mit Bremsplatine
kw-ze 7.0, 380 - 420V / 5,2kW
Schaltplan / Connection diagram / Schéma des connexions
P1 = 5,2kW; P2 = 4,0 kW mit Bremsplatine
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Komponentenliste:
1: Gehäuse K3000
2: Taster EIN/AUS
3: Klibo Uc:400V~
4: Bremsplatine 408306
5:Thermokontakt
6: Motor
7: Endschalter 40722016
15300109
13160101
57
