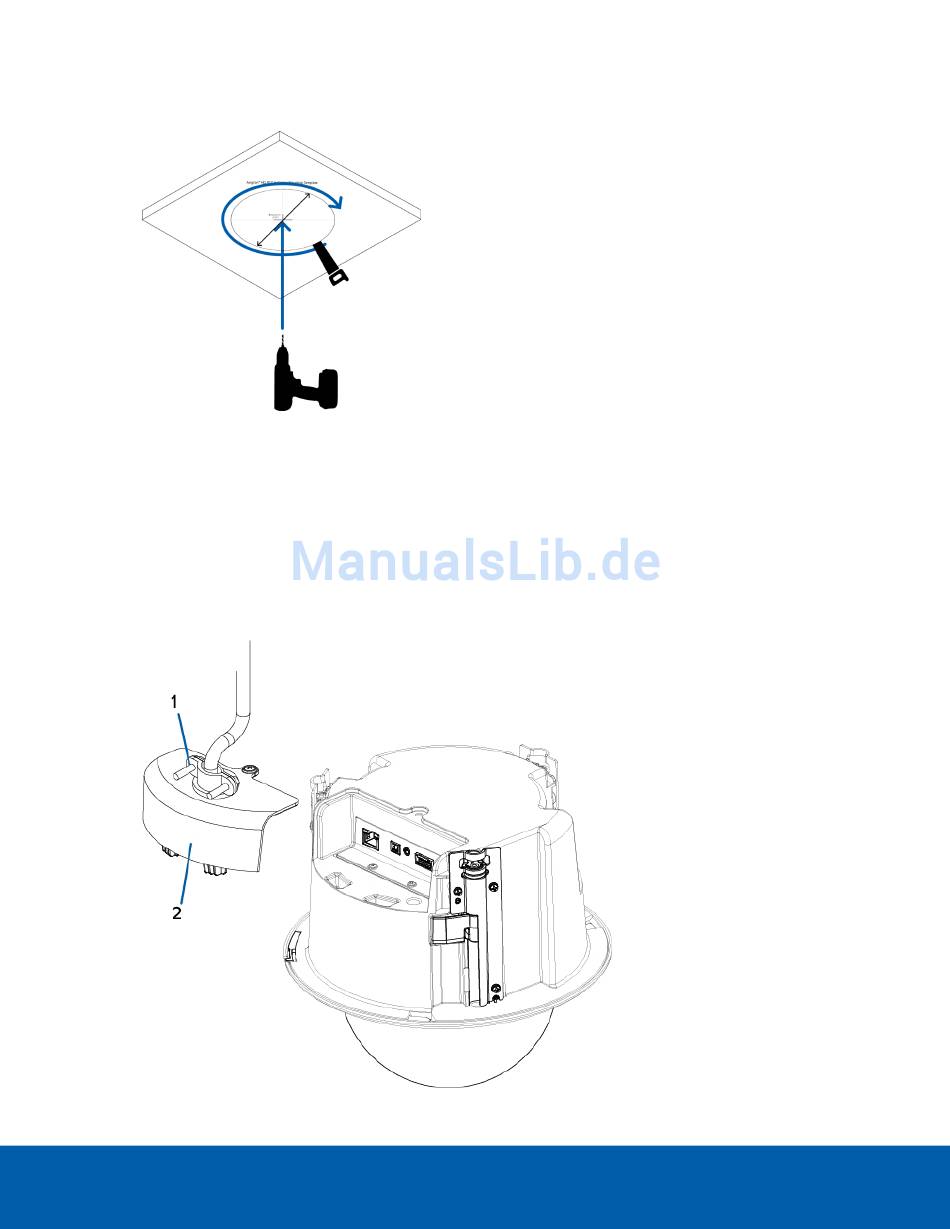

1. Schneiden Sie mithilfe der Montageschablone ein Loch in die Montagefläche.
2. Entfernen Sie die Montageschablone, und führen Sie die erforderlichen Kabel durch das Montageloch.
(Optional) Anbringen der Rückplatte für die Installation in Zwischenräumen
Wenn Sie die Dome-Kamera in einem Zwischenraum installieren, müssen Sie die Rückplatte anbringen.
1. Setzen Sie eine Kabelverschraubung in die Kabeldurchführung an der Rückplatte ein. Installieren Sie die
Kabelverschraubung gemäß den Vorgaben des Herstellers.
2. Führen Sie die erforderlichen Kabel durch die Kabelverschraubung und anschließend durch die
Kabeldurchführung der Rückplatte.
(Optional) Anbringen der Rückplatte für die Installation in Zwischenräumen
7
