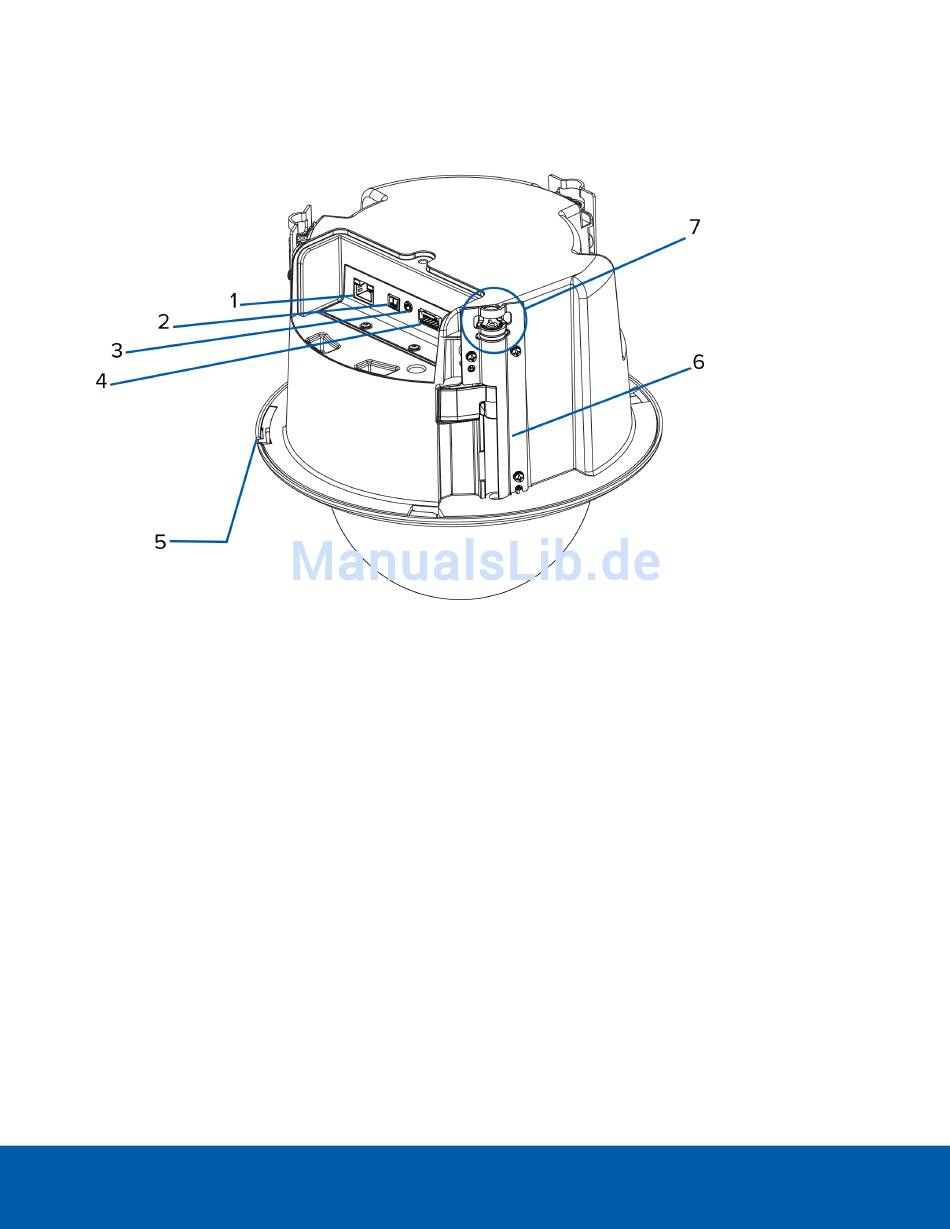

Seitenansicht
1. Ethernet-Anschluss
Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-
Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk
verbunden ist, das PoE bereitstellt.
2. Stromanschlussleiste
Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger
Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist.
3. Audio-/Videoanschluss
Geeignet für Mini-Klinkenstecker (3,5 mm).
4. E/A-Anschlussblock
Ermöglicht das Anschließen externer E/A-Geräte.
5. Entriegelungsmechanismus der Abdeckung
Dient zum Entriegeln und Entfernen der Dome-Abdeckung.
6. Klemmen
Federgespannte Verriegelungsmechanismen, mit denen die Kamera sicher auf der Montagefläche fixiert
wird.
Seitenansicht
2
