(Optional) Anbringen der Rückplatte für die Installation in Zwischenräumen
Wenn Sie die Dome-Kamera in einem Zwischenraum installieren, müssen Sie die Rückplatte anbringen, um den
Anforderungen für die Installation in Zwischenräumen zu entsprechen.
1. Setzen Sie eine Kabelverschraubung in die Kabeldurchführung an der Rückplatte ein. Installieren Sie die
Kabelverschraubung gemäß den Vorgaben des Herstellers.
2. Führen Sie die erforderlichen Kabel durch die Kabelverschraubung und anschließend durch die
Kabeldurchführung der Rückplatte.

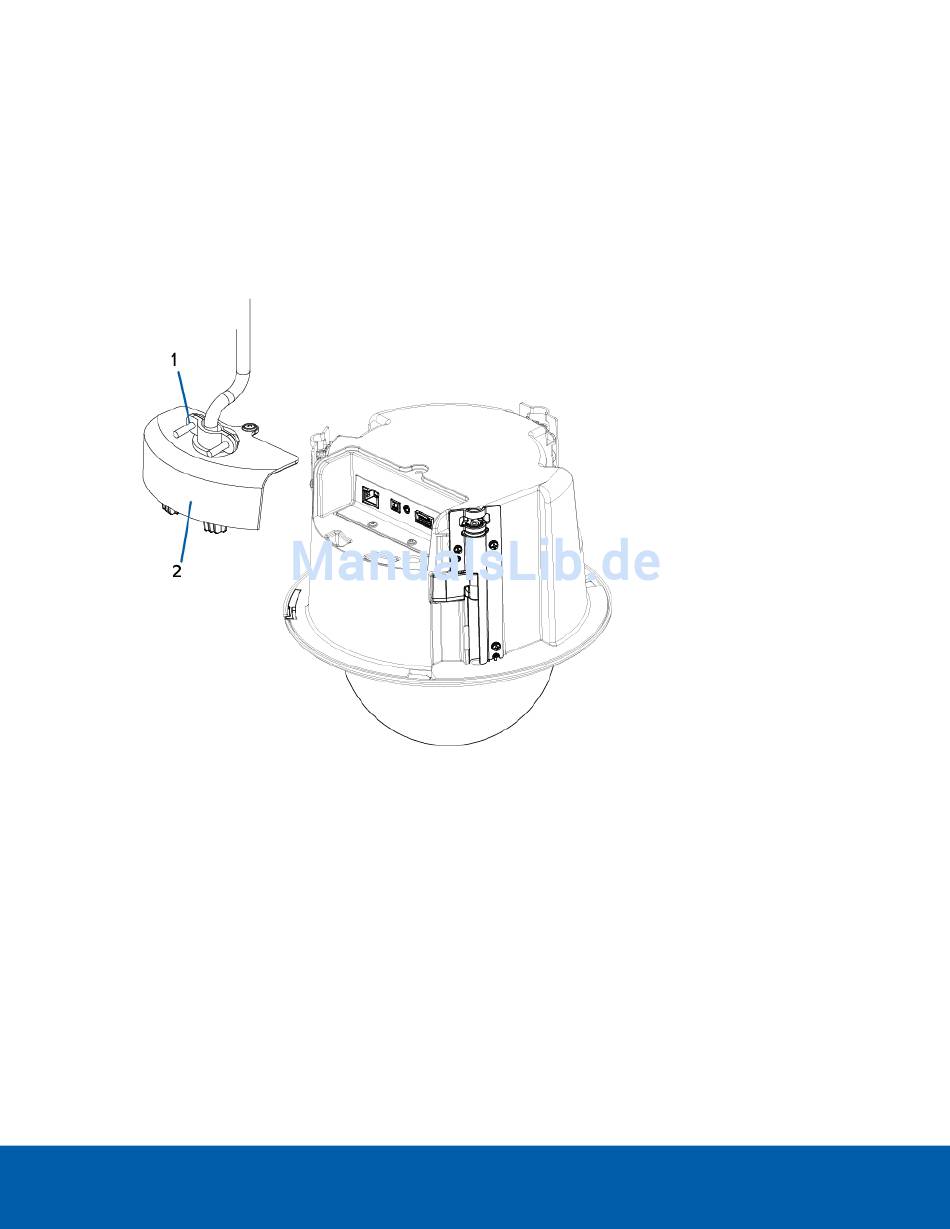

Abbildung 1:
Durch die Kabelverschraubung (1) und die Rückplatte (2) geführte Kabel.
3. Schrauben Sie nach dem Anschließen der Kabel die Rückplatte an.
Anschließen der Kabel
Die Position der verschiedenen Anschlüsse entnehmen Sie den Diagrammen im Abschnitt „Überblick".
Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel
anzuschließen:
1. Sollten externe Eingangs- oder Ausgangsgeräte Teil der Installation sein (zum Beispiel: Türkontakte,
Relais usw. ), verbinden Sie diese mit dem E/A-Anschlussblock.
2. Falls Sie ein externes Mikrofon oder einen Videomonitor an die Kamera anschließen möchten,
verwenden Sie dafür den Audio-/Videoanschluss der Kamera.
