Montage Der Handgriffe; Montage Der Trittflächen - Taurus ULTRA TRAINER Montage- Und Bedienungsanleitung

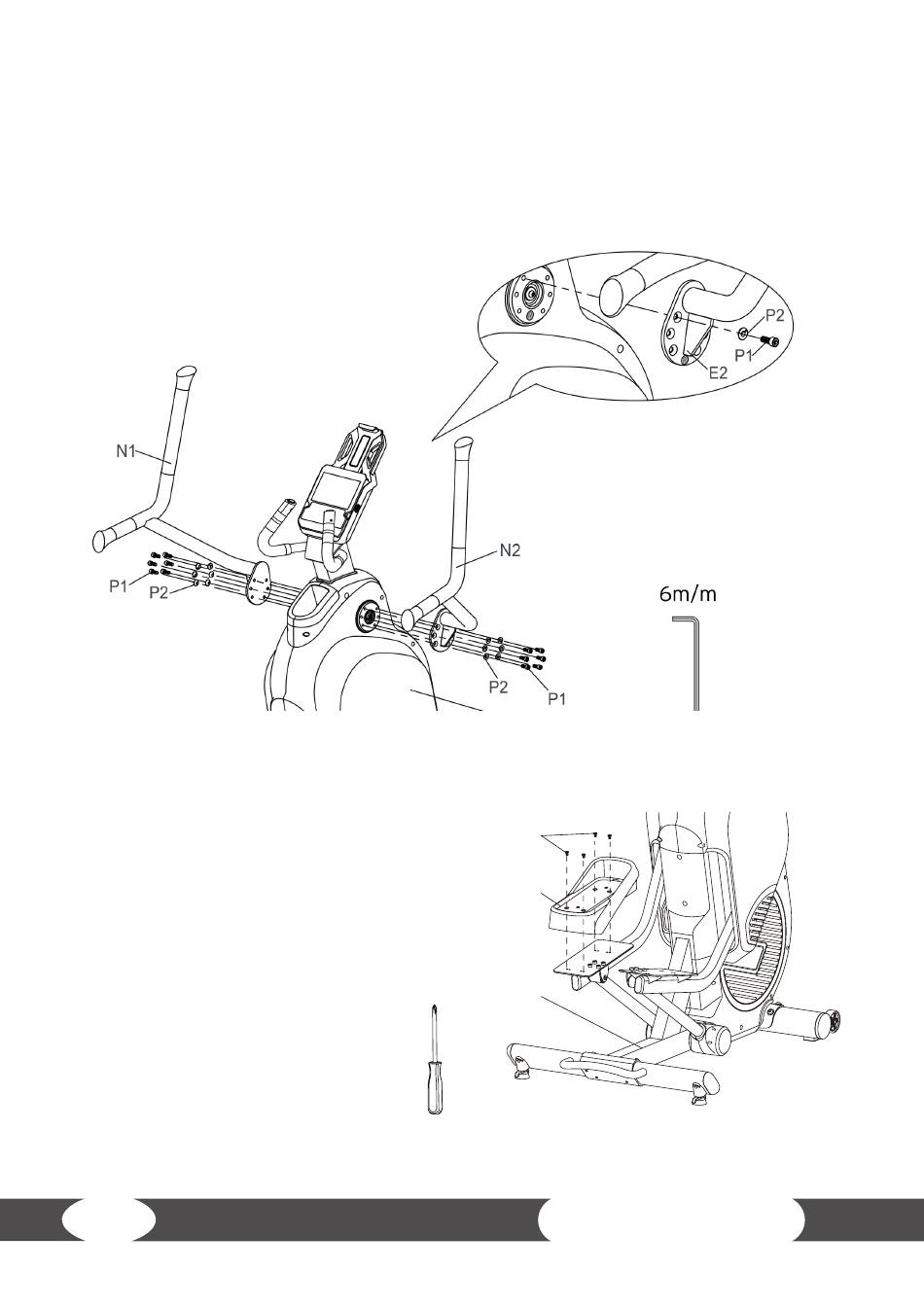

Schritt 7:

Montage der Handgriffe

(1) Montieren Sie den rechten Handgriff (E2) mit den Schrauben (J8) am Schaft des Hauptrahmens (A).
(2) Montieren Sie den linken Handgriff (E1) mit den Schrauben (J8) am Schaft des Hauptrahmens (A).
Anmerkung: Beachten Sie die R und L Markierungen auf dem Verbindungsrohr der Handgriffe und auf
dem Schaft, um die Handgriffe korrekt anzubauen.
Schritt 8.1: Montage der Trittflächen
Die linken und rechten Trittflächen können
untereinander ausgetauscht werden. des Gerätes
zu gewährleisten.
(1) Montieren Sie die Trittfläche (H1) mit den
Schrauben (J5) auf der Trittflächenplatte. Ziehen Sie
die Schrauben fest. Wiederholen Sie den Schritt auf
der anderen Seite.
