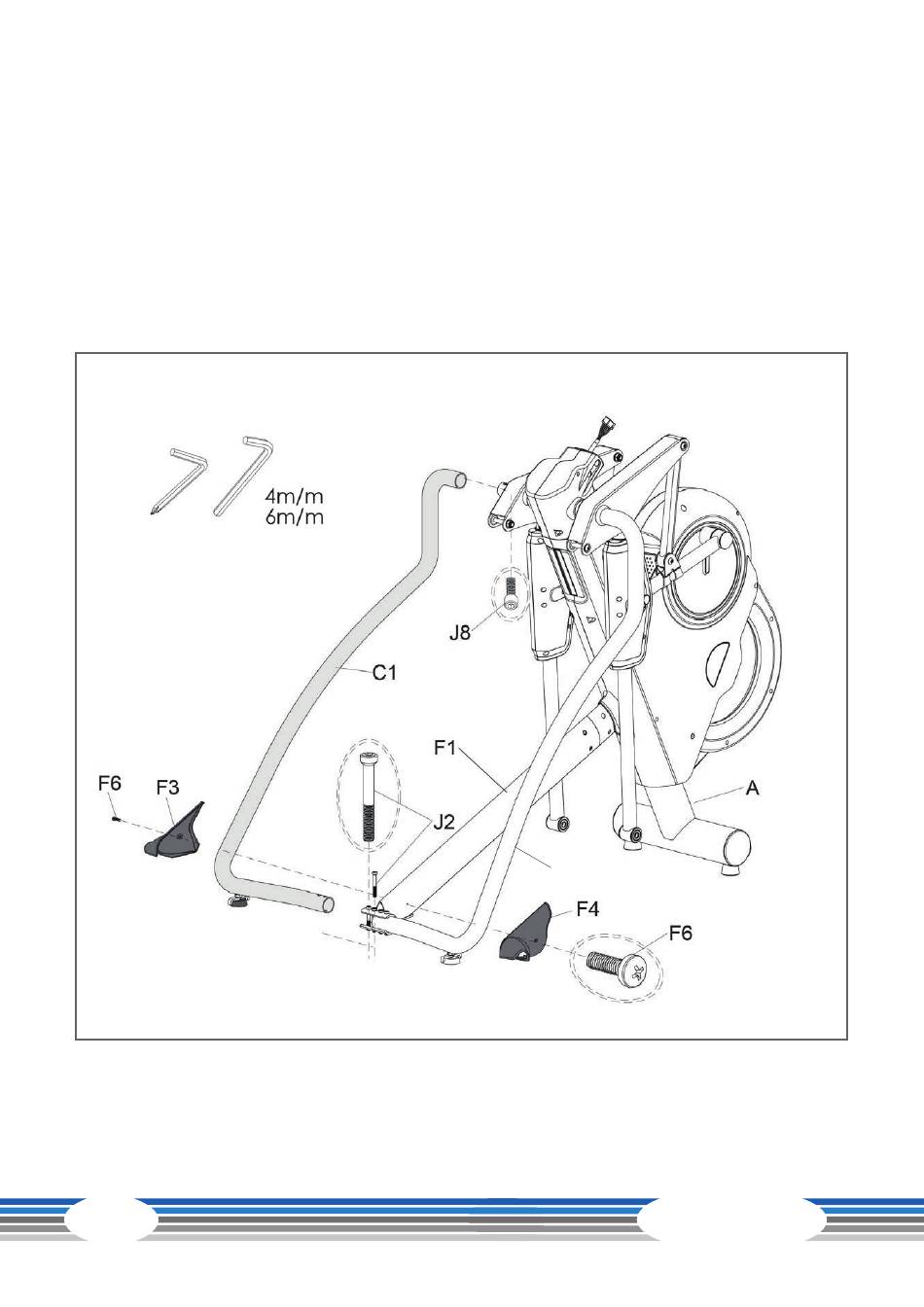

Schritt 3: Montage des linken Standfußes und der Gelenkabdeckung
(1) Befestigen Sie das linke Verbindungsrohr (C1) mit dem Hauptrahmen (A) oben mit der Schraube
(J8) und unten mit den zwei Schrauben (J2) mit dem Bügel (F2) – wie das rechte Rohr (C2) in
Abbildung 2.
(2) Nun können alle Schrauben (J8, J2) in Schritt 2 und 3 festgezogen werden.
(3) Zwei Schrauben (F6) vom mittleren Stützrahmen (F1) entfernen.
(4) Gelenkabdeckungen (F3 und F4) mit dem mittleren Stützrahmen (F1) verbinden und mit
Schrauben (F6) befestigen.
