Anschließen der Geräte—Fortsetzung

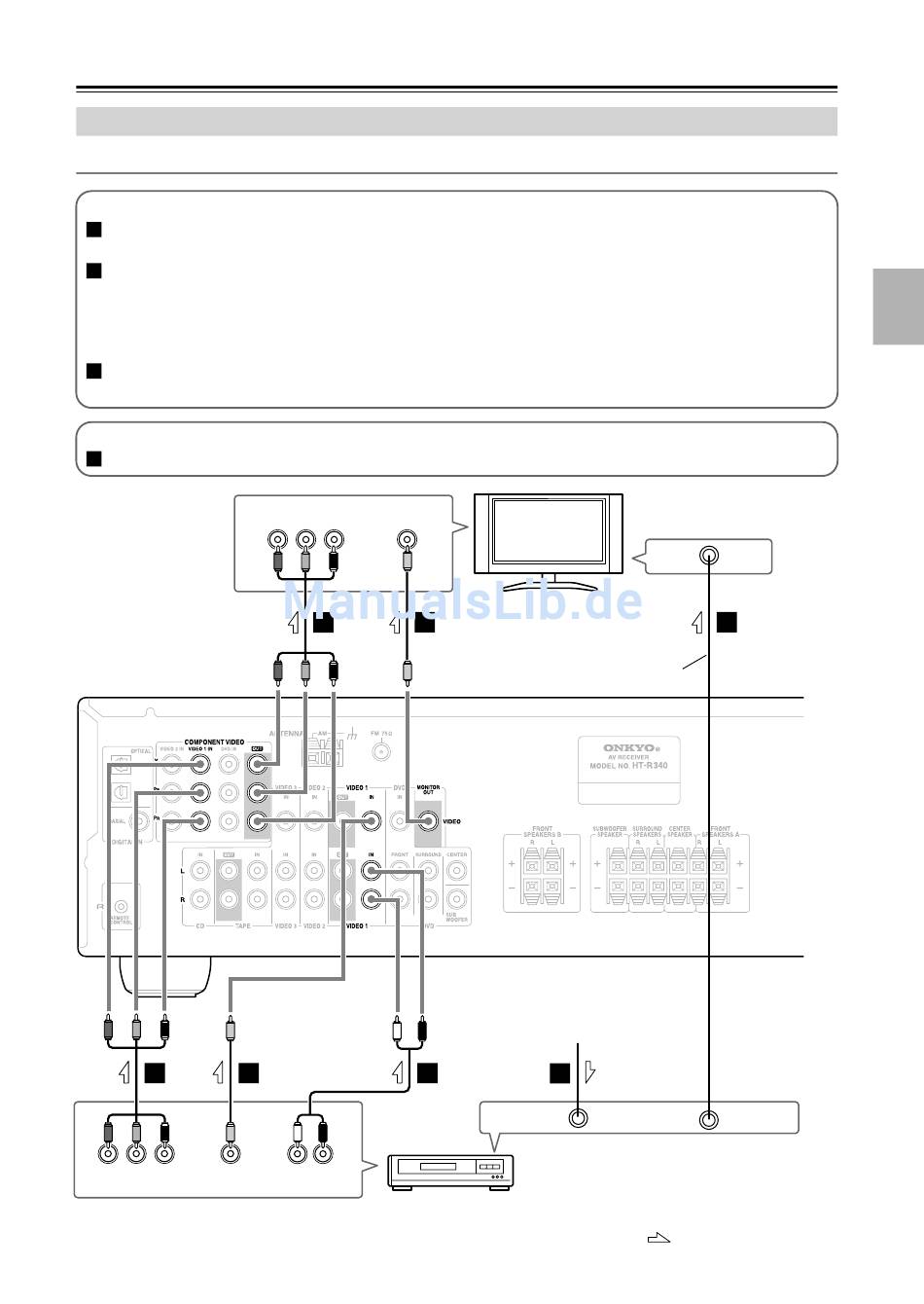

Anschließen eines Videorecorders
Anschließen eines Videorecorders (Wiedergabe)
Schritt 1: Bildsignale (Viderorecorder—AV-Receiver—Fernseher)
Verbinden Sie den Bildausgang des Videorecorders mit dem VIDEO 1 IN-Anschluss des AV-Receivers und des-
A
sen MONITOR OUT-Buchse mit dem Video-Eingang des Fernsehers.
Wenn sowohl der Videorecorder als auch der Fernseher Component Video-Buchsen aufweisen, verbinden Sie die
B
Component Video-Ausgänge des Recorders mit den COMPONENT VIDEO VIDEO 1 IN-Buchsen des AV-
Receivers. Schließen Sie die COMPONENT VIDEO OUT-Buchsen des AV-Receivers danach an die Component
Video-Eingänge des Fernsehers an. Hiermit erzielen Sie eine bessere Bildqualität als mit Kompositvideo
(FBAS).
Verbinden Sie den Ausgang der Fernsehantenne (z.B. RF OUT) mit dem Antenneneingang des Videorecorders.
C
Dessen Antennenausgang muss dann mit dem Antenneneingang des Fernsehers verbunden werden.
Schritt 2: Audiosignale
Verbinden Sie die Analog-Ausgänge des Videorecorders mit den VIDEO 1 IN L/R-Buchsen des AV-Receivers.
a
HT-R340
B
A
Y
P
P
VIDEO
B
R
OUT
COMPONENT VIDEO OUT
COMPONENT VIDEO IN
VIDEO IN
Y
P
P
B
R
A
B
a
L
R
AUDIO
OUT
Videorecorder,
DVD-Recorder
Fernseher,
Projektor
usw.
Koaxkabel
Koaxkabel der Fernsehan-
tenne oder des Fernsehtuners
C
Antenneneingang
(z.B. RF IN)
Antenneneingang
(z.B. RF IN)
C
Antennenausgang
(z.B. RF OUT)
: Signalfluss
De-
29
