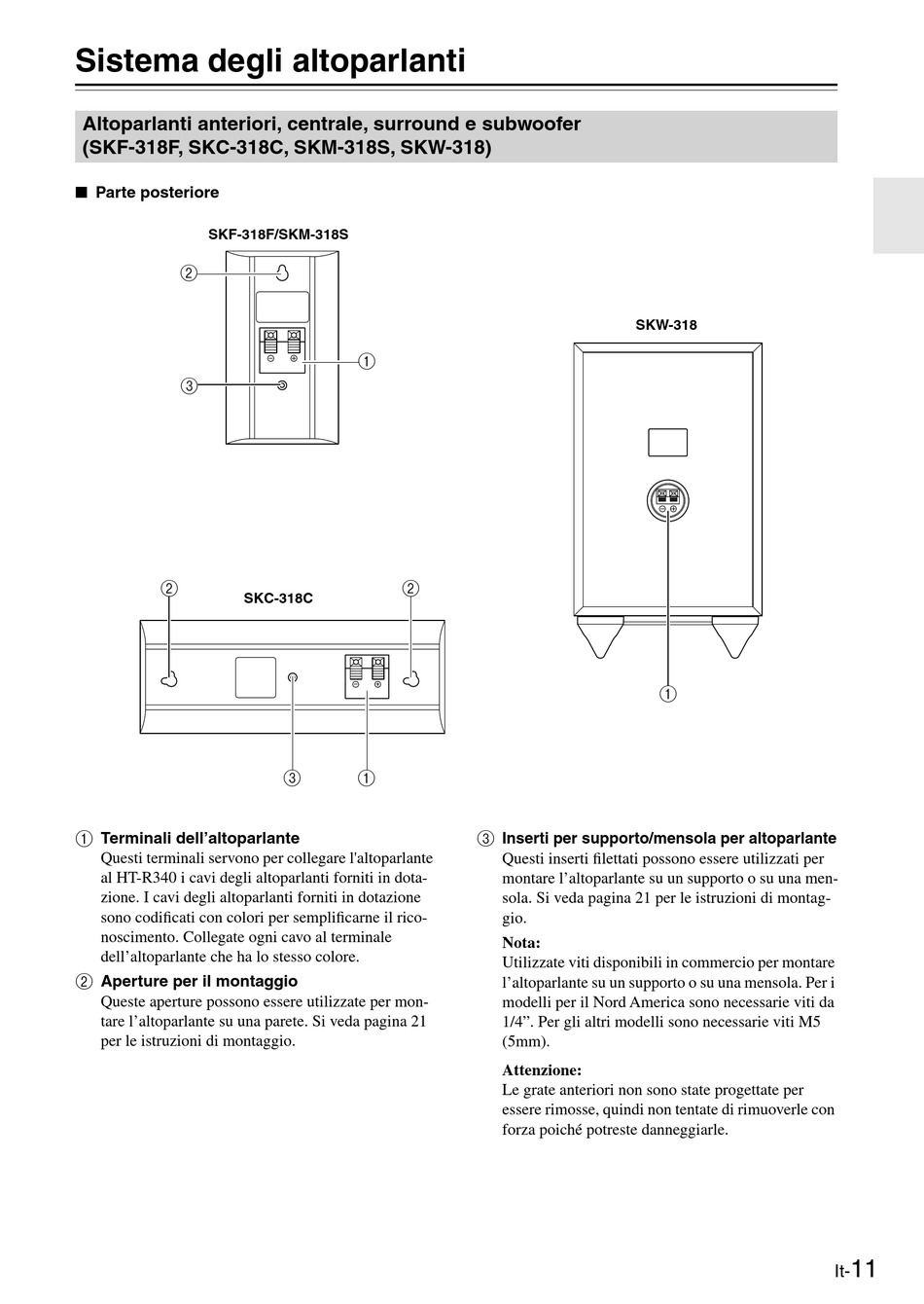

Sistema degli altoparlanti

Altoparlanti anteriori, centrale, surround e subwoofer
(SKF-318F, SKC-318C, SKM-318S, SKW-318)

■ Parte posteriore

SKF-318F/SKM-318S
2
3
2
SKC-318C
A
Terminali dell'altoparlante
Questi terminali servono per collegare l'altoparlante
al HT-R340 i cavi degli altoparlanti forniti in dota-
zione. I cavi degli altoparlanti forniti in dotazione
sono codificati con colori per semplificarne il rico-
noscimento. Collegate ogni cavo al terminale
dell'altoparlante che ha lo stesso colore.
B
Aperture per il montaggio
Queste aperture possono essere utilizzate per mon-
tare l'altoparlante su una parete. Si veda pagina 21
per le istruzioni di montaggio.
1
2
3 1
SKW-318
C
Inserti per supporto/mensola per altoparlante
Questi inserti filettati possono essere utilizzati per
montare l'altoparlante su un supporto o su una men-
sola. Si veda pagina 21 per le istruzioni di montag-
gio.
Nota:
Utilizzate viti disponibili in commercio per montare
l'altoparlante su un supporto o su una mensola. Per i
modelli per il Nord America sono necessarie viti da
1/4". Per gli altri modelli sono necessarie viti M5
(5mm).
Attenzione:
Le grate anteriori non sono state progettate per
essere rimosse, quindi non tentate di rimuoverle con
forza poiché potreste danneggiarle.
1
11
