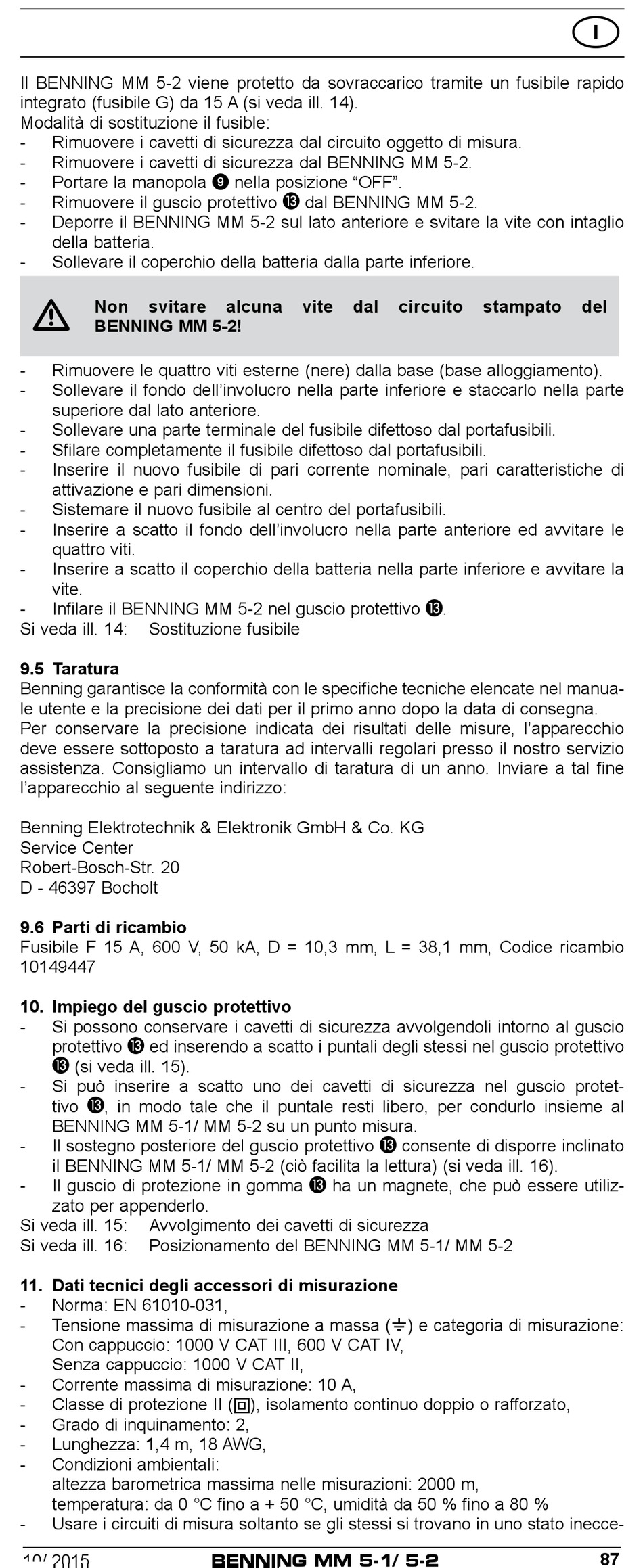

Il BENNING MM 5-2 viene protetto da sovraccarico tramite un fusibile rapido
integrato (fusibile G) da 15 A (si veda ill. 14).
Modalità di sostituzione il fusible:
- Rimuovere i cavetti di sicurezza dal circuito oggetto di misura.
- Rimuovere i cavetti di sicurezza dal BENNING MM 5-2.
- Portare la manopola 9 nella posizione "OFF".
- Rimuovere il guscio protettivo M dal BENNING MM 5-2.
- Deporre il BENNING MM 5-2 sul lato anteriore e svitare la vite con intaglio
della batteria.
- Sollevare il coperchio della batteria dalla parte inferiore.

Non
BENNING MM 5-2!
- Rimuovere le quattro viti esterne (nere) dalla base (base alloggiamento).
- Sollevare il fondo dell'involucro nella parte inferiore e staccarlo nella parte
superiore dal lato anteriore.
- Sollevare una parte terminale del fusibile difettoso dal portafusibili.
- Sfilare completamente il fusibile difettoso dal portafusibili.
- Inserire il nuovo fusibile di pari corrente nominale, pari caratteristiche di
attivazione e pari dimensioni.
- Sistemare il nuovo fusibile al centro del portafusibili.
- Inserire a scatto il fondo dell'involucro nella parte anteriore ed avvitare le
quattro viti.
- Inserire a scatto il coperchio della batteria nella parte inferiore e avvitare la
vite.
- Infilare il BENNING MM 5-2 nel guscio protettivo M .
Si veda ill. 14:
9.5 Taratura
Benning garantisce la conformità con le specifiche tecniche elencate nel manua-
le utente e la precisione dei dati per il primo anno dopo la data di consegna.
Per conservare la precisione indicata dei risultati delle misure, l'apparecchio
deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio
assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine
l'apparecchio al seguente indirizzo:
Benning Elektrotechnik & Elektronik GmbH & Co. KG
Service Center
Robert-Bosch-Str. 20
D - 46397 Bocholt

9.6 Parti di ricambio

Fusibile F 15 A, 600 V, 50 kA, D = 10,3 mm, L = 38,1 mm, Codice ricambio
10149447
10. Impiego del guscio protettivo
- Si possono conservare i cavetti di sicurezza avvolgendoli intorno al guscio
protettivo M ed inserendo a scatto i puntali degli stessi nel guscio protettivo
M (si veda ill. 15).
- Si può inserire a scatto uno dei cavetti di sicurezza nel guscio protet-
tivo M , in modo tale che il puntale resti libero, per condurlo insieme al
BENNING MM 5-1/ MM 5-2 su un punto misura.
- Il sostegno posteriore del guscio protettivo M consente di disporre inclinato
il BENNING MM 5-1/ MM 5-2 (ciò facilita la lettura) (si veda ill. 16).
- Il guscio di protezione in gomma M ha un magnete, che può essere utiliz-
zato per appenderlo.
Si veda ill. 15:
Si veda ill. 16:
11. Dati tecnici degli accessori di misurazione
- Norma: EN 61010-031,
Tensione massima di misurazione a massa (  ) e categoria di misurazione:
-
Con cappuccio: 1000 V CAT III, 600 V CAT IV,
Senza cappuccio: 1000 V CAT II,
- Corrente massima di misurazione: 10 A,
- Classe di protezione II (), isolamento continuo doppio o rafforzato,
- Grado di inquinamento: 2,
- Lunghezza: 1,4 m, 18 AWG,
- Condizioni ambientali:
altezza barometrica massima nelle misurazioni: 2000 m,
temperatura: da 0 °C fino a + 50 °C, umidità da 50 % fino a 80 %
- Usare i circuiti di misura soltanto se gli stessi si trovano in uno stato inecce-
