2.2.1 Mögliche Zustände der LEDs
Power-LED Statusanzeige (grün/rot)
An (grün)
Blinkt im 1-Sekunden-Takt rot
Funk-LED Statusanzeige (gelb)
An
Blinkt

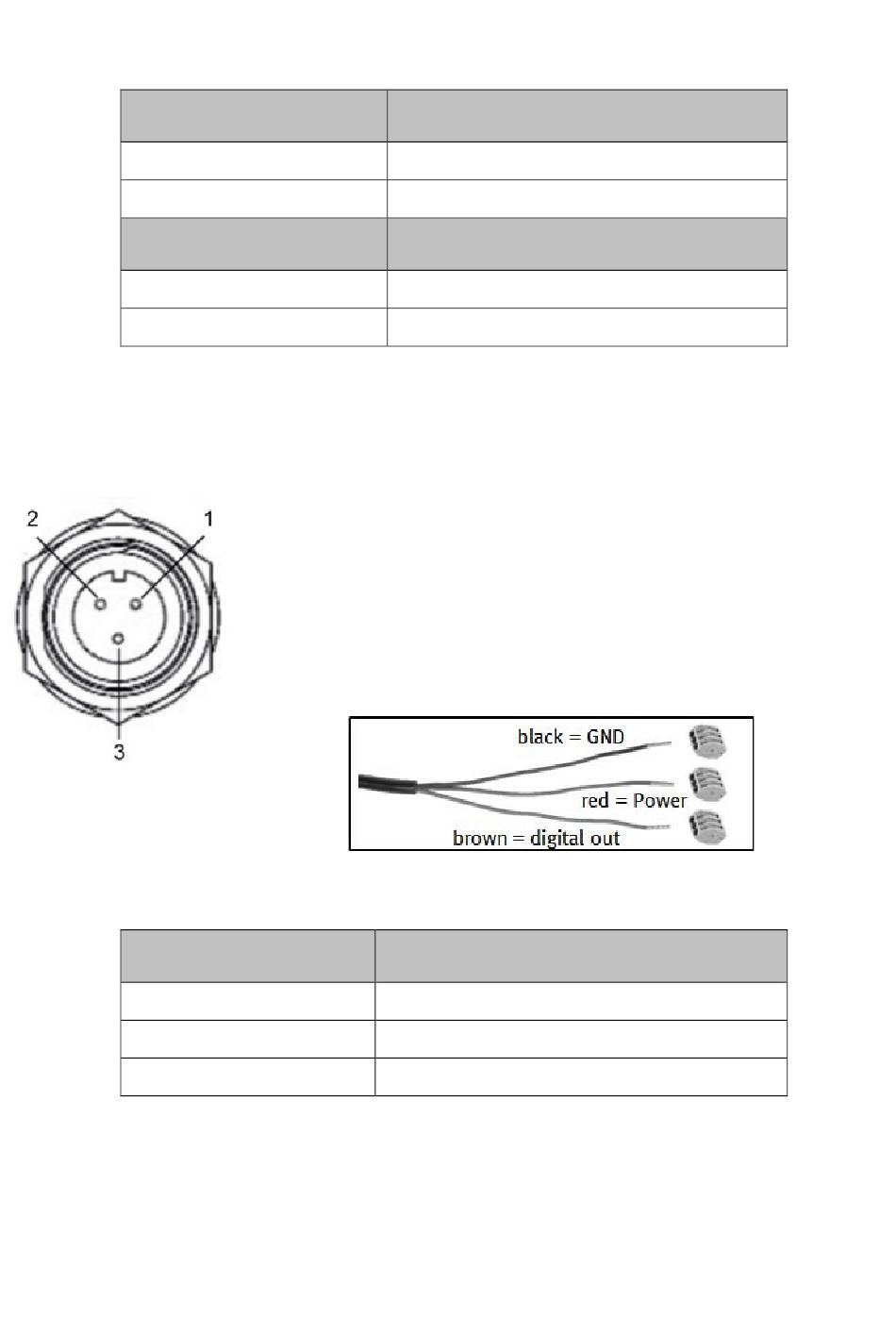

2.3 Pinbelegung
2.3.1 Power, Digitaleingang - Steckverbinder
Masse
Digitaler Ausgang
Pin
1 - Power (rot)
2 - GND (schwarz)
3 - Digitaler Ausgang (braun)
SIMATIC RTLS4430A
Gerätehandbuch, 10/2018, C79000-G8900-C514-01
Power
3-poliger Stecker Buccaneer® PX0412/03P
Pins: SA3350/1
Abdeckung: PX0480
Beschreibung
Versorgungsspannung über Netzkabel
Unterspannung
Beschreibung
WLS-Funk des Gerätes ausgeschaltet
WLS-Funk des Gerätes aktiv
Beschreibung
8 ... 30 V DC
GND (0 V)
Geschaltete Eingangsspannung, Maximalstrom (I) 200 mA
7
